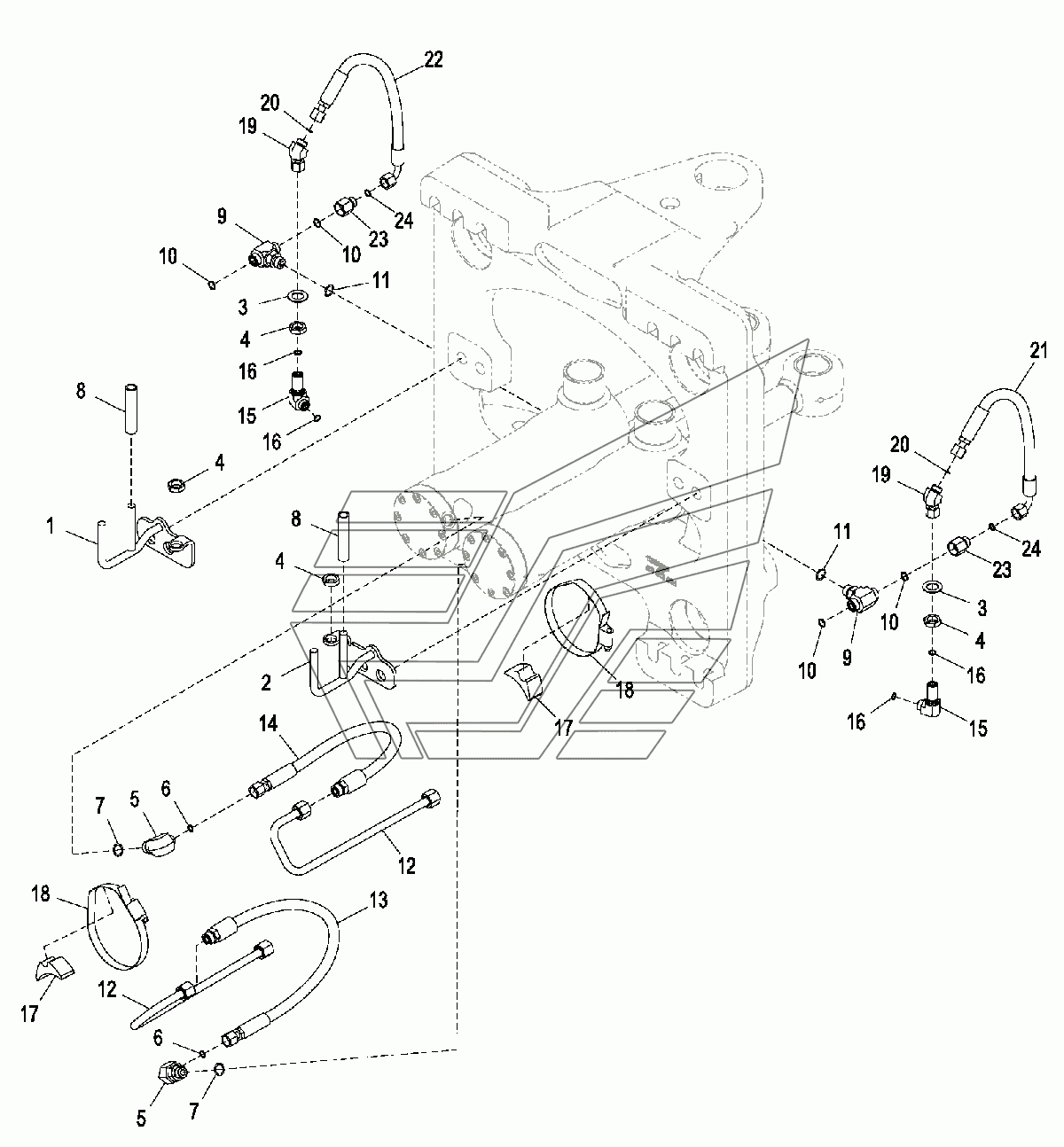

Гидросист. цилиндра мех. пов. (234970-) JD-325SK. Каталог 2015г.

Клапан блокировки бокового смещения JD-325SK Гидравлическая система телескопической рукояти и вспомогательного оборудования, верхняя секция (-244919) JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
15
17
18
19
21
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: AT409477 Количество на модель: 1
AT409477
1
2

Номер детали на чертеже:

2

Направляющая

Заводской номер: AT414747 Количество на модель: 1
AT414747
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 24H1391 Количество на модель: 2
24H1391
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: T81029 Количество на модель: 4
T81029
4
5

Номер детали на чертеже:

5

Коленчатый патрубок

Заводской номер: 38H1010 Количество на модель: 2
38H1010
2
5

Номер детали на чертеже:

5

Коленчатый патрубок

Заводской номер: 38H5017 Количество на модель: 2
38H5017
2
6

Номер детали на чертеже:

6

Уплотнительное кольцо

Заводской номер: T77613 Количество на модель: 2
T77613
2
7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 2
R26375
2
8

Номер детали на чертеже:

8

Гильза

Заводской номер: T330207 Количество на модель: 2
T330207
2
9

Номер детали на чертеже:

9

Тройник

Заводской номер: 38H1017 Количество на модель: 2
38H1017
2
9

Номер детали на чертеже:

9

Тройник

Заводской номер: 38H5111 Количество на модель: 2
38H5111
2
10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 4
T77857
4
11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 51M7043 Количество на модель: 2
51M7043
2
12

Номер детали на чертеже:

12

Маслопровод

Заводской номер: AT422467 Количество на модель: 2
AT422467
2
13

Номер детали на чертеже:

13

Гидрошланг

Заводской номер: AT409455 Количество на модель: 1
AT409455
1
15

Номер детали на чертеже:

15

Коленчатый патрубок

Заводской номер: 38H1393 Количество на модель: 2
38H1393
2
17

Номер детали на чертеже:

17

Скоба

Заводской номер: T181801 Количество на модель: 2
T181801
2
18

Номер детали на чертеже:

18

Скоба

Заводской номер: AR85327 Количество на модель: 2
AR85327
2
19

Номер детали на чертеже:

19

Фитинг переходника

Заводской номер: 38H1621 Количество на модель: 2
38H1621
2
21

Номер детали на чертеже:

21

Гидрошланг

Заводской номер: AT430347 Количество на модель: 1
AT430347
1
23

Номер детали на чертеже:

23

Переходная втулка

Заводской номер: 38H1481 Количество на модель: 2
38H1481
2
