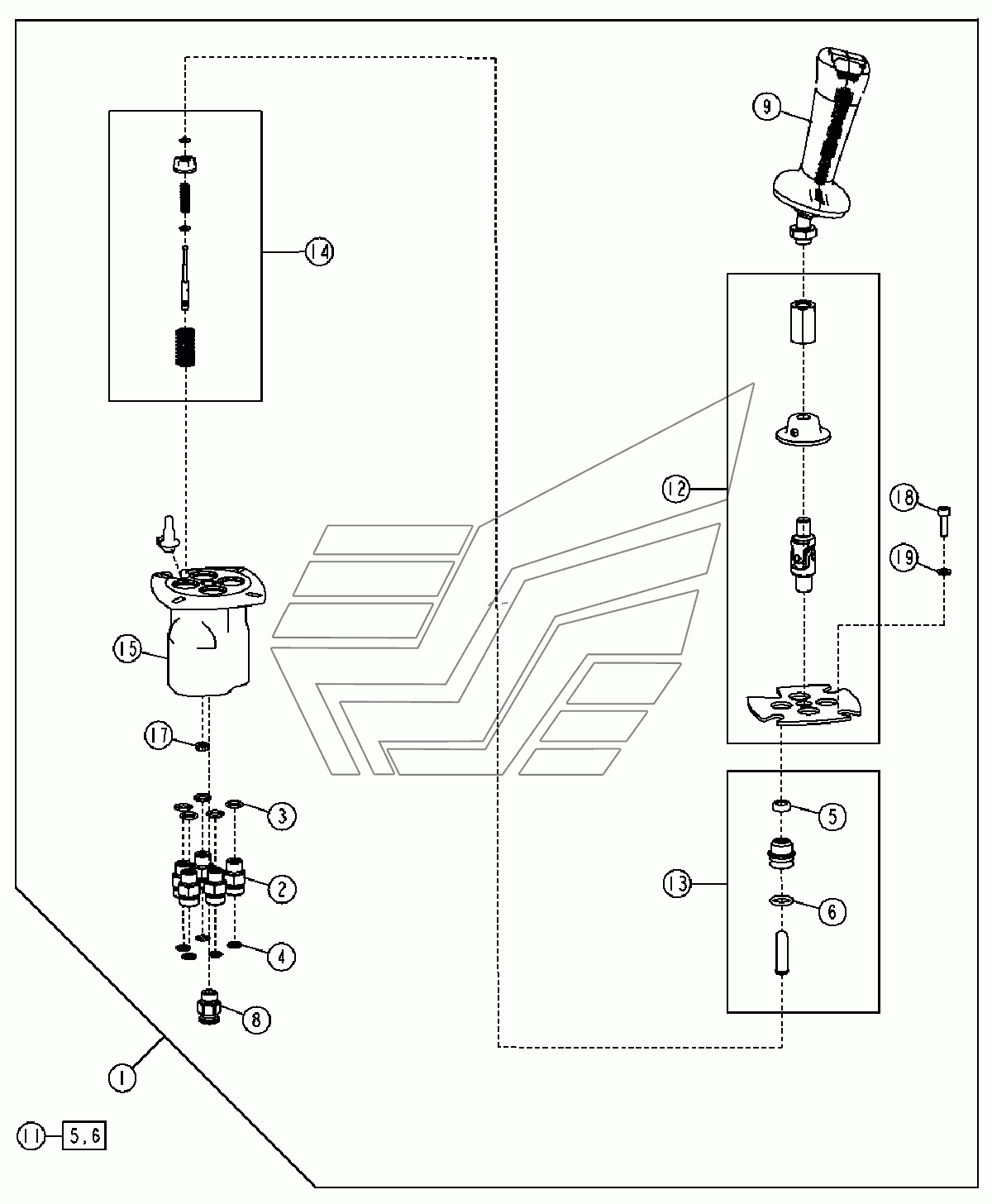

Клапан сервоконтроллера (левый) (172423-) JD-325SK. Каталог 2015г.

Включение контура управления, компоненты клапана выбора схемы JD-325SK Клапан сервоконтроллера (правый) (172423-) JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кожух

Заводской номер: T190825 Количество на модель: 1
T190825
1
1

Номер детали на чертеже:

1

Клапан гидравлический/сервоуправления

Заводской номер: AT356632 Количество на модель: 1
AT356632
1
2

Номер детали на чертеже:

2

Фитинг переходника

Заводской номер: 38H1160 Количество на модель: 5
38H1160
5
3

Номер детали на чертеже:

3

Уплотнительное кольцо

Заводской номер: R26448 Количество на модель: 5
R26448
5
4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: T77613 Количество на модель: 5
T77613
5
5

Номер детали на чертеже:

5

Сальник

Заводской номер: Сальник Количество на модель: 4
Сальник
4
8

Номер детали на чертеже:

8

Фитинг переходника

Заводской номер: AT187666 Количество на модель: 1
AT187666
1
9

Номер детали на чертеже:

9

Рукоятка

Заводской номер: AT198768 Количество на модель: 1
AT198768
1
11

Номер детали на чертеже:

11

Комплект сиденья

Заводской номер: AT198771 Количество на модель: 4
AT198771
4
12

Номер детали на чертеже:

12

Компонент гидровличекой системы

Заводской номер: AT363129 Количество на модель: 1
AT363129
1
13

Номер детали на чертеже:

13

Компонент гидровличекой системы

Заводской номер: AT363130 Количество на модель: 4
AT363130
4
14

Номер детали на чертеже:

14

Крепежные детали

Заводской номер: AT363132 Количество на модель: 4
AT363132
4
15

Номер детали на чертеже:

15

Компонент гидровличекой системы

Заводской номер: AT363222 Количество на модель: 1
AT363222
1
17

Номер детали на чертеже:

17

Жиклер

Заводской номер: T250749 Количество на модель: 1
T250749
1
18

Номер детали на чертеже:

18

Винт

Заводской номер: 19M7603 Количество на модель: 4
19M7603
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 24M7054 Количество на модель: 4
24M7054
4
Включение контура управления, компоненты клапана выбора схемы JD-325SK Клапан сервоконтроллера (правый) (172423-) JD-325SK
