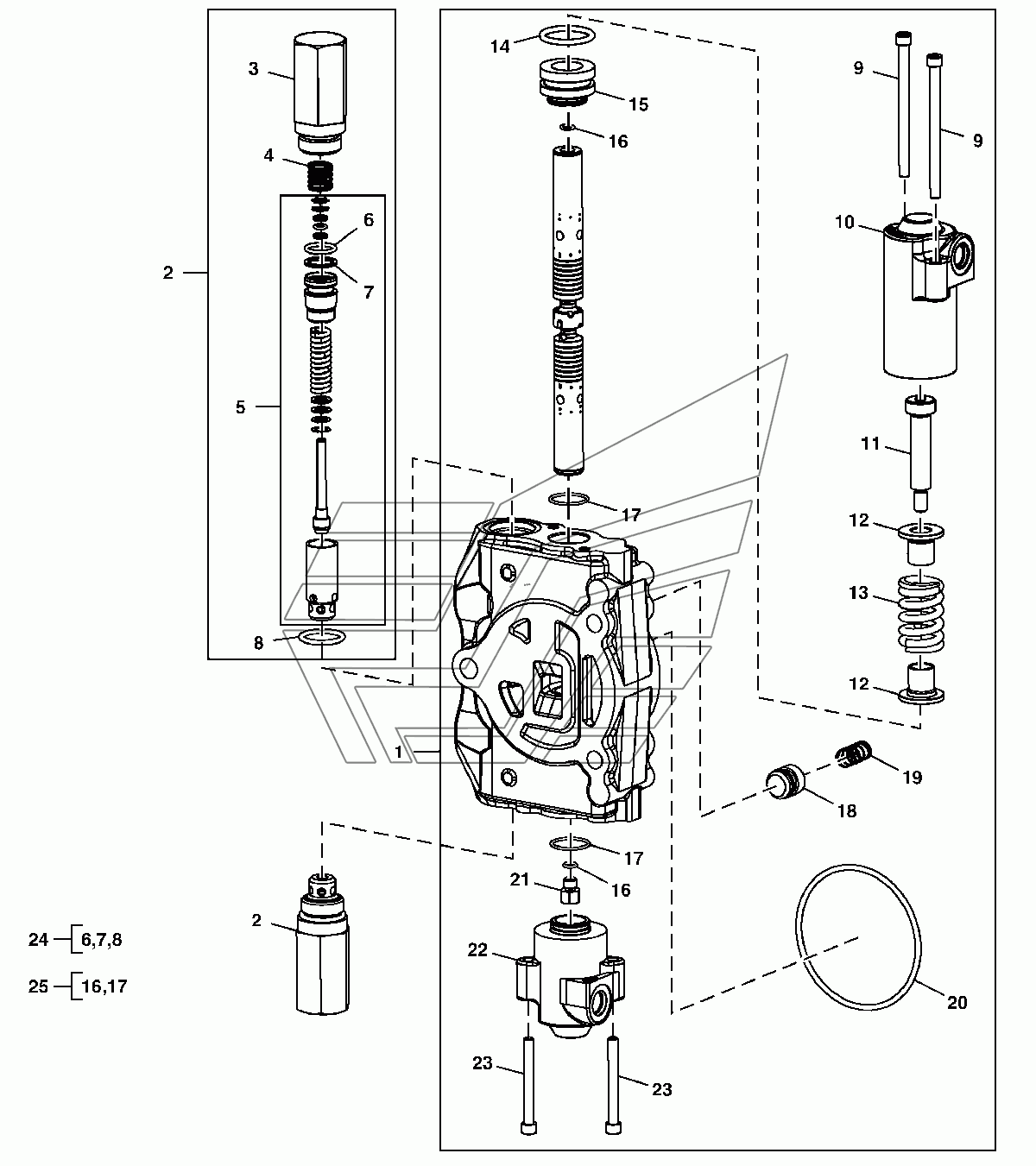

Секция пов. мех., сервоупр. JD-325SK. Каталог 2015г.

Секция рабочего хода, контур управления JD-325SK Секция селективн. потока JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Клапан

Заводской номер: AT300805 Количество на модель: 1
AT300805
1
1

Номер детали на чертеже:

1

Клапан

Заводской номер: AT301763 Количество на модель: 1
AT301763
1
2

Номер детали на чертеже:

2

Обратный клапан

Заводской номер: Обратныйклапан Количество на модель: 2
Обратныйклапан
2
3

Номер детали на чертеже:

3

Корпус

Заводской номер: T118866 Количество на модель: 2
T118866
2
4

Номер детали на чертеже:

4

Пружина

Заводской номер: T118867 Количество на модель: 2
T118867
2
5

Номер детали на чертеже:

5

Комплект клапанов

Заводской номер: AT178362 Количество на модель: 2
AT178362
2
6

Номер детали на чертеже:

6

Сальник

Заводской номер: AT444015 Количество на модель: 2
AT444015
2
8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: T118681 Количество на модель: 2
T118681
2
9

Номер детали на чертеже:

9

Винт

Заводской номер: T191335 Количество на модель: 2
T191335
2
10

Номер детали на чертеже:

10

Колпачок

Заводской номер: T201072 Количество на модель: 1
T201072
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: T191337 Количество на модель: 1
T191337
1
12

Номер детали на чертеже:

12

Стопор

Заводской номер: T201306 Количество на модель: 2
T201306
2
13

Номер детали на чертеже:

13

Пружина сжатия

Заводской номер: T201071 Количество на модель: 1
T201071
1
14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: T191346 Количество на модель: 1
T191346
1
15

Номер детали на чертеже:

15

Стопор

Заводской номер: 790106800 Количество на модель: 1
790106800
1
16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: R30903 Количество на модель: 2
R30903
2
17

Номер детали на чертеже:

17

Уплотнительное кольцо

Заводской номер: T213059 Количество на модель: 2
T213059
2
18

Номер детали на чертеже:

18

Тарельчатый клапан

Заводской номер: T81538 Количество на модель: 1
T81538
1
19

Номер детали на чертеже:

19

Пружина

Заводской номер: T81539 Количество на модель: 1
T81539
1
20

Номер детали на чертеже:

20

Уплотнительное кольцо

Заводской номер: T118685 Количество на модель: 1
T118685
1
21

Номер детали на чертеже:

21

Заглушка

Заводской номер: T191336 Количество на модель: 1
T191336
1
22

Номер детали на чертеже:

22

Колпачок

Заводской номер: T201069 Количество на модель: 1
T201069
1
23

Номер детали на чертеже:

23

Винт

Заводской номер: T191334 Количество на модель: 2
T191334
2
24

Номер детали на чертеже:

24

Комплект уплотнений

Заводской номер: AT314538 Количество на модель: 1
AT314538
1
24

Номер детали на чертеже:

24

Комплект уплотнений

Заводской номер: AT314539 Количество на модель: 1
AT314539
1
