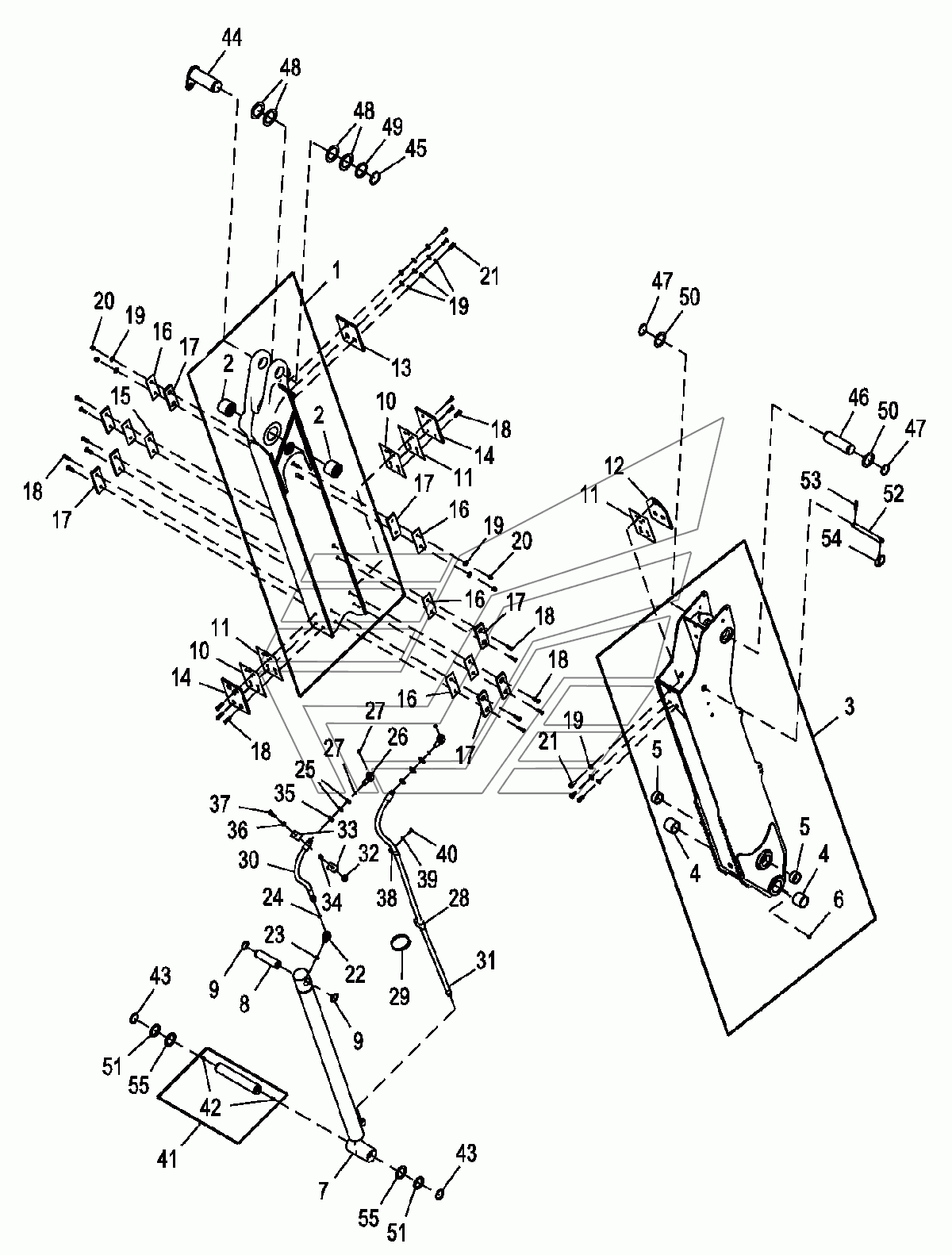

Выдвигаемый рычаг и стопорный штифт JD-325SK. Каталог 2015г.

Звенья подвески ковша обратной лопаты JD-325SK Дорожная накладка стабилизатора JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R26448 Количество на модель: 1
R26448
1
1

Номер детали на чертеже:

1

Рукоять ковша

Заводской номер: AT322951 Количество на модель: 1
AT322951
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: T295708 Количество на модель: 2
T295708
2
3

Номер детали на чертеже:

3

Рукоять ковша

Заводской номер: AT337761 Количество на модель: 1
AT337761
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: T166686 Количество на модель: 2
T166686
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: T166715 Количество на модель: 1
T166715
1
6

Номер детали на чертеже:

6

Смазочная арматура

Заводской номер: T162396 Количество на модель: 1
T162396
1
7

Номер детали на чертеже:

7

Гидравлический цилиндр

Заводской номер: AH233982 Количество на модель: 1
AH233982
1
8

Номер детали на чертеже:

8

Распорная втулка

Заводской номер: T160384 Количество на модель: 1
T160384
1
9

Номер детали на чертеже:

9

Пружинное кольцо

Заводской номер: 40M7179 Количество на модель: 2
40M7179
2
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: T228082 Количество на модель: 2
T228082
2
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: T157796 Количество на модель: 3
T157796
3
12

Номер детали на чертеже:

12

Износостойкая накладка

Заводской номер: AT330944 Количество на модель: 1
AT330944
1
13

Номер детали на чертеже:

13

Износостойкая накладка

Заводской номер: AT173933 Количество на модель: 1
AT173933
1
14

Номер детали на чертеже:

14

Износостойкая накладка

Заводской номер: T157792 Количество на модель: 2
T157792
2
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: T228083 Количество на модель: 1
T228083
1
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: T227937 Количество на модель: 6
T227937
6
17

Номер детали на чертеже:

17

Износостойкая накладка

Заводской номер: T228148 Количество на модель: 8
T228148
8
18

Номер детали на чертеже:

18

Винт

Заводской номер: 19M7666 Количество на модель: 22
19M7666
22
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 24M7240 Количество на модель: 16
24M7240
16
20

Номер детали на чертеже:

20

Стопорная гайка

Заводской номер: 14M7400 Количество на модель: 18
14M7400
18
21

Номер детали на чертеже:

21

Винт с головкой

Заводской номер: 19H2472 Количество на модель: 6
19H2472
6
22

Номер детали на чертеже:

22

Коленчатый патрубок

Заводской номер: 38H1005 Количество на модель: 1
38H1005
1
23

Номер детали на чертеже:

23

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 1
R26375
1
24

Номер детали на чертеже:

24

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 1
T77857
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 24M7396 Количество на модель: 4
24M7396
4
26

Номер детали на чертеже:

26

Коленчатый патрубок

Заводской номер: 38H1323 Количество на модель: 1
38H1323
1
28

Номер детали на чертеже:

28

Направляющая

Заводской номер: T105774 Количество на модель: 1
T105774
1
29

Номер детали на чертеже:

29

Скоба

Заводской номер: AR21841 Количество на модель: 1
AR21841
1
30

Номер детали на чертеже:

30

Гидрошланг

Заводской номер: AT172256 Количество на модель: 1
AT172256
1
31

Номер детали на чертеже:

31

Гидрошланг

Заводской номер: AT172255 Количество на модель: 1
AT172255
1
32

Номер детали на чертеже:

32

Шайба

Заводской номер: T29342 Количество на модель: 1
T29342
1
33

Номер детали на чертеже:

33

Разъемный хомут

Заводской номер: R46919 Количество на модель: 2
R46919
2
34

Номер детали на чертеже:

34

Распорная втулка

Заводской номер: T126052 Количество на модель: 1
T126052
1
35

Номер детали на чертеже:

35

Гайка

Заводской номер: T78716 Количество на модель: 2
T78716
2
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 24M7239 Количество на модель: 1
24M7239
1
37

Номер детали на чертеже:

37

Винт с головкой

Заводской номер: 19M7935 Количество на модель: 1
19M7935
1
38

Номер детали на чертеже:

38

Скоба

Заводской номер: T24959 Количество на модель: 1
T24959
1
39

Номер детали на чертеже:

39

Шайба

Заводской номер: 24M7238 Количество на модель: 1
24M7238
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: M86877 Количество на модель: 1
M86877
1
41

Номер детали на чертеже:

41

Штифт

Заводской номер: AT171079 Количество на модель: 1
AT171079
1
43

Номер детали на чертеже:

43

Пружинное кольцо

Заводской номер: 40M7166 Количество на модель: 2
40M7166
2
44

Номер детали на чертеже:

44

Штифт

Заводской номер: AT169831 Количество на модель: 1
AT169831
1
45

Номер детали на чертеже:

45

Пружинное кольцо

Заводской номер: 40M7120 Количество на модель: 1
40M7120
1
46

Номер детали на чертеже:

46

Штифт

Заводской номер: T153567 Количество на модель: 1
T153567
1
47

Номер детали на чертеже:

47

Пружинное кольцо

Заводской номер: 40M7066 Количество на модель: 2
40M7066
2
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 24H1616 Количество на модель: 4
24H1616
4
49

Номер детали на чертеже:

49

Шайба

Заводской номер: 24H1635 Количество на модель: 1
24H1635
1
50

Номер детали на чертеже:

50

Шайба

Заводской номер: 24H1679 Количество на модель: 2
24H1679
2
51

Номер детали на чертеже:

51

Шайба

Заводской номер: 24H1594 Количество на модель: 2
24H1594
2
52

Номер детали на чертеже:

52

Штифт

Заводской номер: T153322 Количество на модель: 1
T153322
1
53

Номер детали на чертеже:

53

Пружинный шплинт

Заводской номер: 34M7054 Количество на модель: 1
34M7054
1
54

Номер детали на чертеже:

54

Быстрозамыкающийся штифт

Заводской номер: AR83396 Количество на модель: 1
AR83396
1
55

Номер детали на чертеже:

55

Шайба

Заводской номер: 24H1595 Количество на модель: 2
24H1595
2
