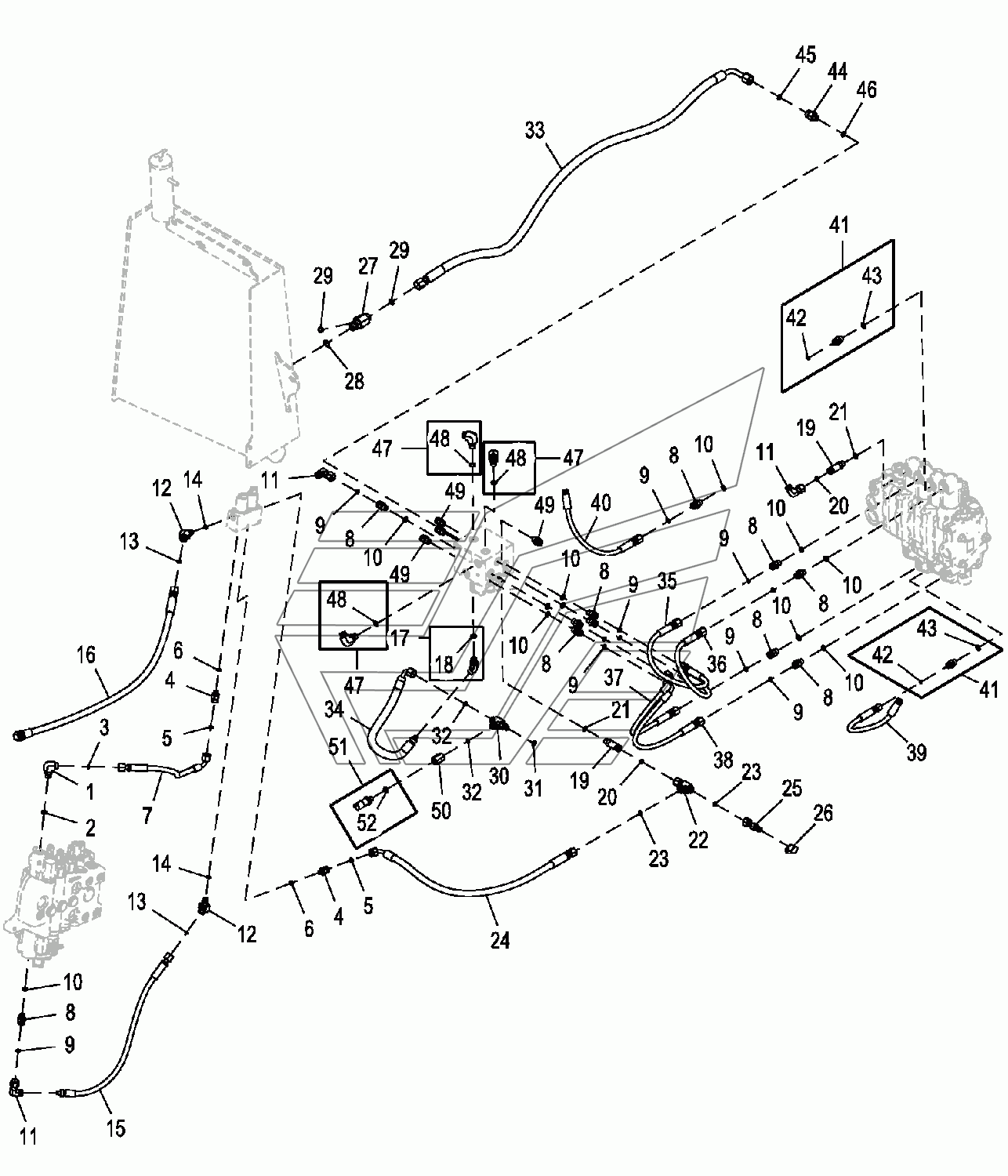

Гидравлическая система однорычажного управления погрузчиком, сервоуправление JD-325SK. Каталог 2015г.

Комплект управления плавностью хода JD-325SK Трубопроводы погрузчика, левая сторона JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Комплект уплотнений

Заводской номер: AT193365 Количество на модель: 1
AT193365
1
1

Номер детали на чертеже:

1

Коленчатый патрубок

Заводской номер: 38H1004 Количество на модель: 1
38H1004
1
2

Номер детали на чертеже:

2

Уплотнительное кольцо

Заводской номер: R26448 Количество на модель: 1
R26448
1
3

Номер детали на чертеже:

3

Уплотнительное кольцо

Заводской номер: T77613 Количество на модель: 1
T77613
1
4

Номер детали на чертеже:

4

Фитинг переходника

Заводской номер: 38H1309 Количество на модель: 2
38H1309
2
6

Номер детали на чертеже:

6

Уплотнительное кольцо

Заводской номер: R28782 Количество на модель: 2
R28782
2
7

Номер детали на чертеже:

7

Гидрошланг

Заводской номер: AT385526 Количество на модель: 1
AT385526
1
8

Номер детали на чертеже:

8

Фитинг переходника

Заводской номер: 38H1160 Количество на модель: 11
38H1160
11
11

Номер детали на чертеже:

11

Коленчатый патрубок

Заводской номер: AT195201 Количество на модель: 3
AT195201
3
12

Номер детали на чертеже:

12

Коленчатый патрубок

Заводской номер: 38H1564 Количество на модель: 2
38H1564
2
15

Номер детали на чертеже:

15

Гидрошланг

Заводской номер: AT385527 Количество на модель: 1
AT385527
1
16

Номер детали на чертеже:

16

Гидрошланг

Заводской номер: AT386468 Количество на модель: 1
AT386468
1
17

Номер детали на чертеже:

17

Фитинг переходника

Заводской номер: 62H1053 Количество на модель: 1
62H1053
1
19

Номер детали на чертеже:

19

Фитинг переходника

Заводской номер: 38H1212 Количество на модель: 2
38H1212
2
22

Номер детали на чертеже:

22

Тройник

Заводской номер: 38H1030 Количество на модель: 1
38H1030
1
24

Номер детали на чертеже:

24

Гидрошланг

Заводской номер: AT410485 Количество на модель: 1
AT410485
1
25

Номер детали на чертеже:

25

Диагностическая муфта

Заводской номер: RE60701 Количество на модель: 1
RE60701
1
26

Номер детали на чертеже:

26

Крышка

Заводской номер: R77175 Количество на модель: 1
R77175
1
27

Номер детали на чертеже:

27

Тройник

Заводской номер: 38H1024 Количество на модель: 1
38H1024
1
28

Номер детали на чертеже:

28

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 1
R26375
1
29

Номер детали на чертеже:

29

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 2
T77857
2
30

Номер детали на чертеже:

30

Тройник

Заводской номер: 38H1023 Количество на модель: 1
38H1023
1
33

Номер детали на чертеже:

33

Гидрошланг

Заводской номер: AT371354 Количество на модель: 1
AT371354
1
34

Номер детали на чертеже:

34

Гидрошланг

Заводской номер: AT384190 Количество на модель: 1
AT384190
1
35

Номер детали на чертеже:

35

Гидрошланг

Заводской номер: AT369717 Количество на модель: 1
AT369717
1
37

Номер детали на чертеже:

37

Гидрошланг

Заводской номер: AT369715 Количество на модель: 1
AT369715
1
39

Номер детали на чертеже:

39

Гидрошланг

Заводской номер: AT371352 Количество на модель: 1
AT371352
1
40

Номер детали на чертеже:

40

Гидрошланг

Заводской номер: AT369671 Количество на модель: 1
AT369671
1
41

Номер детали на чертеже:

41

Штуцерное соединение

Заводской номер: AT362129 Количество на модель: 2
AT362129
2
42

Номер детали на чертеже:

42

Уплотнительное кольцо

Заводской номер: T77814 Количество на модель: 1
T77814
1
44

Номер детали на чертеже:

44

Фитинг переходника

Заводской номер: 38H1173 Количество на модель: 1
38H1173
1
47

Номер детали на чертеже:

47

Фитинг переходника

Заводской номер: AT187669 Количество на модель: 3
AT187669
3
49

Номер детали на чертеже:

49

Фитинг переходника

Заводской номер: AT187666 Количество на модель: 4
AT187666
4
50

Номер детали на чертеже:

50

Коленчатый патрубок

Заводской номер: T187589 Количество на модель: 1
T187589
1
51

Номер детали на чертеже:

51

Датчик

Заводской номер: AT386615 Количество на модель: 1
AT386615
1
52

Номер детали на чертеже:

52

Уплотнительное кольцо

Заводской номер: T70177 Количество на модель: 1
T70177
1
