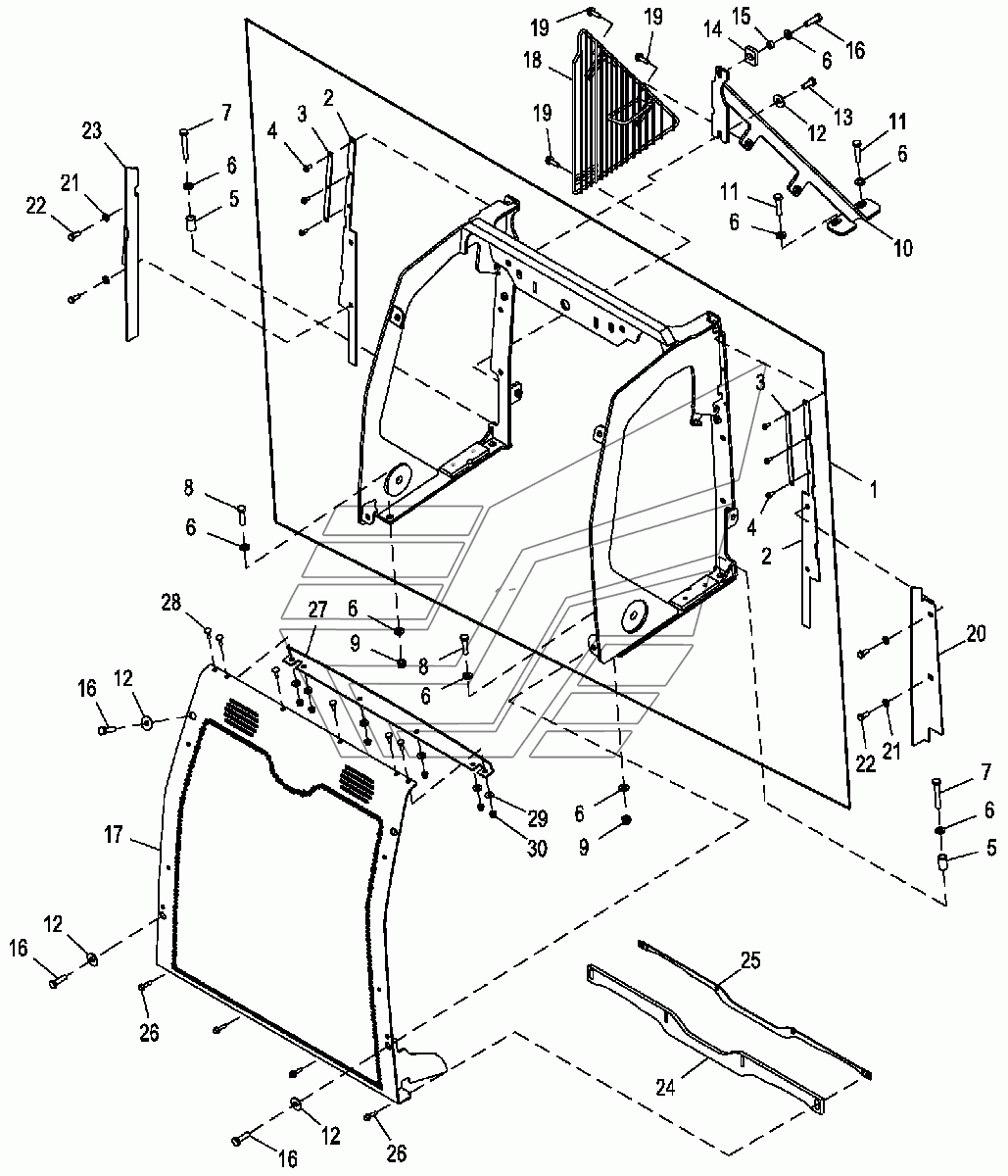

Рама решетки JD-325SK. Каталог 2015г.

Батарейный отсек и инструментальный ящик JD-325SK Опора решетки и кожух вентилятора с кондиционером воздуха JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: AT388619 Количество на модель: 1
AT388619
1
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: T279510 Количество на модель: 2
T279510
2
3

Номер детали на чертеже:

3

Хомут

Заводской номер: T293365 Количество на модель: 2
T293365
2
4

Номер детали на чертеже:

4

Винт

Заводской номер: 37M7298 Количество на модель: 6
37M7298
6
5

Номер детали на чертеже:

5

Распорная втулка

Заводской номер: T166772 Количество на модель: 2
T166772
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 24M7239 Количество на модель: 9
24M7239
9
7

Номер детали на чертеже:

7

Винт с головкой

Заводской номер: 19M7875 Количество на модель: 2
19M7875
2
8

Номер детали на чертеже:

8

Винт с головкой

Заводской номер: 19M8637 Количество на модель: 2
19M8637
2
9

Номер детали на чертеже:

9

Стопорная гайка

Заводской номер: 14M7517 Количество на модель: 2
14M7517
2
10

Номер детали на чертеже:

10

Опора

Заводской номер: AT437283 Количество на модель: 1
AT437283
1
11

Номер детали на чертеже:

11

Винт с головкой

Заводской номер: 19M7572 Количество на модель: 2
19M7572
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 24M7296 Количество на модель: 5
24M7296
5
13

Номер детали на чертеже:

13

Винт с головкой

Заводской номер: 19M7402 Количество на модель: 1
19M7402
1
14

Номер детали на чертеже:

14

Хомут

Заводской номер: T318325 Количество на модель: 1
T318325
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: T318896 Количество на модель: 1
T318896
1
16

Номер детали на чертеже:

16

Винт с головкой

Заводской номер: 19M7550 Количество на модель: 5
19M7550
5
17

Номер детали на чертеже:

17

Решетка

Заводской номер: AT448603 Количество на модель: 1
AT448603
1
18

Номер детали на чертеже:

18

Ограждение

Заводской номер: AT380543 Количество на модель: 1
AT380543
1
19

Номер детали на чертеже:

19

Винт

Заводской номер: 19M7867 Количество на модель: 3
19M7867
3
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: T342220 Количество на модель: 1
T342220
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 24M7238 Количество на модель: 4
24M7238
4
22

Номер детали на чертеже:

22

Винт

Заводской номер: 19M7881 Количество на модель: 4
19M7881
4
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: T342219 Количество на модель: 1
T342219
1
24

Номер детали на чертеже:

24

Отражательная пластина

Заводской номер: T308410 Количество на модель: 1
T308410
1
25

Номер детали на чертеже:

25

Пластина

Заводской номер: AT436464 Количество на модель: 1
AT436464
1
26

Номер детали на чертеже:

26

Винт

Заводской номер: 19M7863 Количество на модель: 4
19M7863
4
27

Номер детали на чертеже:

27

Отражательная пластина

Заводской номер: T309436 Количество на модель: 1
T309436
1
28

Номер детали на чертеже:

28

Болт

Заводской номер: 03M7222 Количество на модель: 6
03M7222
6
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 24M7139 Количество на модель: 6
24M7139
6
30

Номер детали на чертеже:

30

Стопорная гайка

Заводской номер: 14M7397 Количество на модель: 6
14M7397
6
