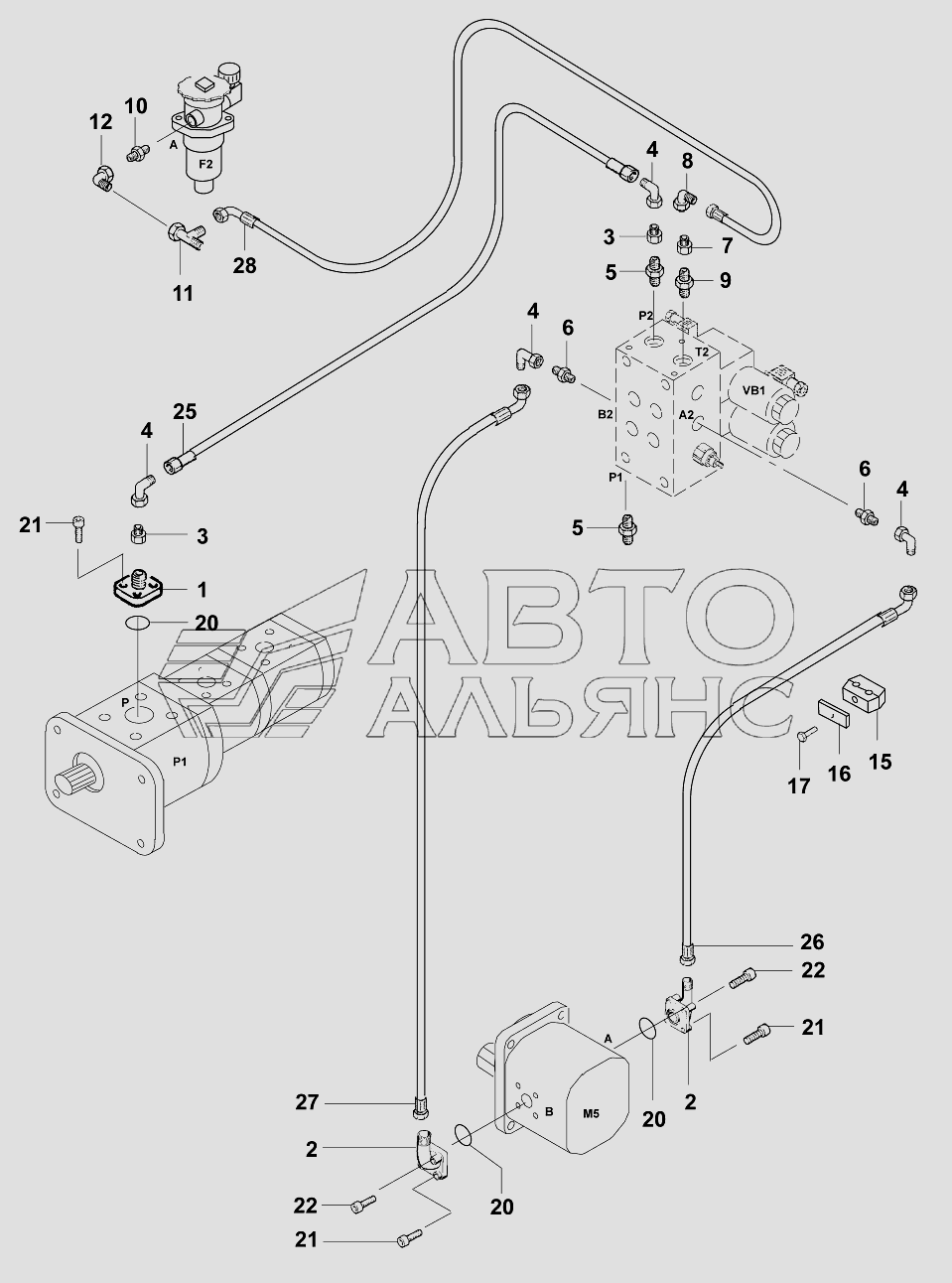

Трубопроводы VM-1500-1601300. Каталог 2006г.

Трубопроводы VM-1500-1601300 Трубопроводы VM-1500-1601300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Union incl. 20,21

Заводской номер: 04990/31209 Количество на модель: 1
04990/31209
1

Номер детали на чертеже:

Cover plate

Заводской номер: 02503/30380 Количество на модель: 2
02503/30380
2

Номер детали на чертеже:

Hexagon screw M8x45 DIN933

Заводской номер: 02021/08045 Количество на модель: 2
02021/08045
2

Номер детали на чертеже:

O-ring

Заводской номер: 02772/02023 Количество на модель: 3
02772/02023
3

Номер детали на чертеже:

Cap screw M6x22 DIN912

Заводской номер: 02027/06022 Количество на модель: 8
02027/06022
8

Номер детали на чертеже:

Cap screw M6x35 DIN912

Заводской номер: 02027/06035 Количество на модель: 4
02027/06035
4

Номер детали на чертеже:

Hose 760mm

Заводской номер: 02883/34380 Количество на модель: 1
02883/34380
1

Номер детали на чертеже:

Hose 1130mm

Заводской номер: 02883/34546 Количество на модель: 1
02883/34546
1

Номер детали на чертеже:

Hose 1240mm

Заводской номер: 02883/34556 Количество на модель: 1
02883/34556
1

Номер детали на чертеже:

Hose 480mm

Заводской номер: 02883/40246 Количество на модель: 1
02883/40246
1

Номер детали на чертеже:

Hose clamp

Заводской номер: 02503/30365 Количество на модель: 2
02503/30365
2

Номер детали на чертеже:

Union

Заводской номер: 02522/23218 Количество на модель: 1
02522/23218
1

Номер детали на чертеже:

Nipple

Заводской номер: 02524/10818 Количество на модель: 1
02524/10818
1

Номер детали на чертеже:

Union

Заводской номер: 02522/07012 Количество на модель: 2
02522/07012
2

Номер детали на чертеже:

Union

Заводской номер: 02520/71512 Количество на модель: 2
02520/71512
2

Номер детали на чертеже:

Nipple

Заводской номер: 02522/23212 Количество на модель: 4
02522/23212
4

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10115 Количество на модель: 2
02521/10115
2

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10112 Количество на модель: 2
02521/10112
2

Номер детали на чертеже:

Union

Заводской номер: 02520/71815 Количество на модель: 1
02520/71815
1

Номер детали на чертеже:

Nipple

Заводской номер: 02522/23215 Количество на модель: 1
02522/23215
1

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10118 Количество на модель: 1
02521/10118
1

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10518 Количество на модель: 1
02521/10518
1

Номер детали на чертеже:

Drive

Заводской номер: 85731/72200 Количество на модель:
85731/72200
