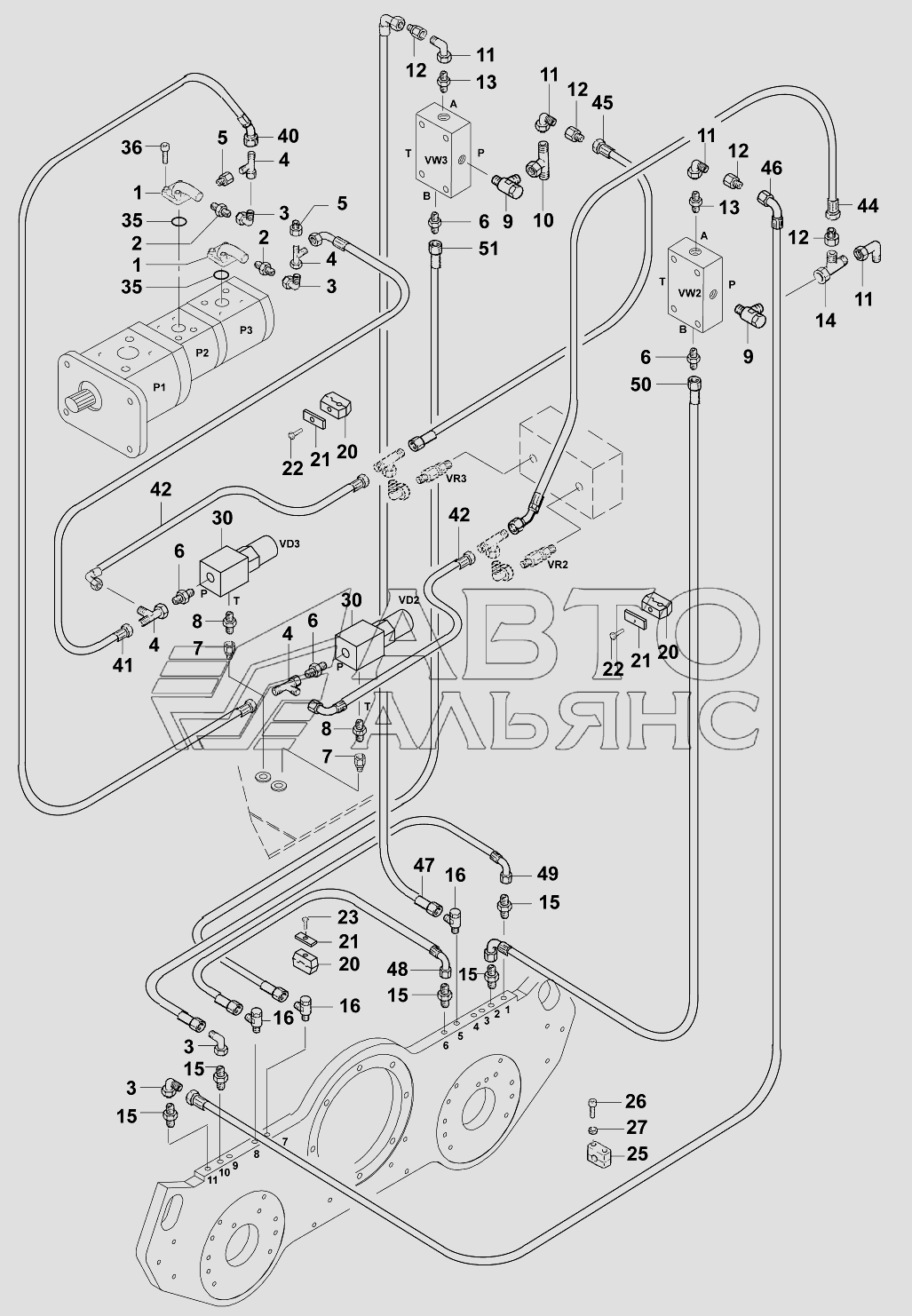

Трубопроводы VM-1500-1601100. Каталог 2006г.

Трубопроводы VM-1500-1601100 Трубопроводы VM-1500-1601100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Flange incl. 12,13

Заводской номер: 02521/16812 Количество на модель: 2
02521/16812
2

Номер детали на чертеже:

Hose clamp

Заводской номер: 02503/43218 Количество на модель: 2
02503/43218
2

Номер детали на чертеже:

Cap screw M6x25 DIN912

Заводской номер: 02027/06025 Количество на модель: 4
02027/06025
4

Номер детали на чертеже:

Washer 6,4 DIN433

Заводской номер: 02200/02006 Количество на модель: 4
02200/02006
4

Номер детали на чертеже:

Pressure relief valve

Заводской номер: 02535/00950 Количество на модель: 2
02535/00950
2

Номер детали на чертеже:

O-ring

Заводской номер: 02772/01526 Количество на модель: 2
02772/01526
2

Номер детали на чертеже:

Cap screw M6x20 DIN912

Заводской номер: 02027/06020 Количество на модель: 6
02027/06020
6

Номер детали на чертеже:

Hose 260mm

Заводской номер: 02883/28149 Количество на модель: 1
02883/28149
1

Номер детали на чертеже:

Hose 250mm

Заводской номер: 02883/28144 Количество на модель: 1
02883/28144
1

Номер детали на чертеже:

Hose

Заводской номер: 02883/28156 Количество на модель: 2
02883/28156
2

Номер детали на чертеже:

Hose 290mm

Заводской номер: 02883/28154 Количество на модель: 1
02883/28154
1

Номер детали на чертеже:

Hose 470mm

Заводской номер: 02883/28224 Количество на модель: 1
02883/28224
1

Номер детали на чертеже:

Hose 1680mm

Заводской номер: 02883/28635 Количество на модель: 1
02883/28635
1

Номер детали на чертеже:

Hose 800mm

Заводской номер: 02883/28361 Количество на модель: 1
02883/28361
1

Номер детали на чертеже:

Hose 720mm

Заводской номер: 02883/28302 Количество на модель: 1
02883/28302
1

Номер детали на чертеже:

Hose 1100mm

Заводской номер: 02883/28516 Количество на модель: 1
02883/28516
1

Номер детали на чертеже:

Hose 580mm

Заводской номер: 02883/28278 Количество на модель: 1
02883/28278
1

Номер детали на чертеже:

Hose 1250mm

Заводской номер: 02883/28529 Количество на модель: 1
02883/28529
1

Номер детали на чертеже:

Hexagon screw M8x45 DIN933

Заводской номер: 02021/08045 Количество на модель: 1
02021/08045
1

Номер детали на чертеже:

Hexagon screw M8x35 DIN933

Заводской номер: 02021/08035 Количество на модель: 2
02021/08035
2

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10510 Количество на модель: 2
02521/10510
2

Номер детали на чертеже:

Nipple

Заводской номер: 02522/23110 Количество на модель: 4
02522/23110
4

Номер детали на чертеже:

Nipple

Заводской номер: 02524/10810 Количество на модель: 4
02524/10810
4

Номер детали на чертеже:

Union

Заводской номер: 02520/71008 Количество на модель: 2
02520/71008
2

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10109 Количество на модель: 4
02521/10109
4

Номер детали на чертеже:

Nipple

Заводской номер: 02521/01415 Количество на модель: 2
02521/01415
2

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10116 Количество на модель: 2
02521/10116
2

Номер детали на чертеже:

Union

Заводской номер: 02522/24712 Количество на модель: 2
02522/24712
2

Номер детали на чертеже:

Nipple

Заводской номер: 02525/30812 Количество на модель: 1
02525/30812
1

Номер детали на чертеже:

Nipple

Заводской номер: 02522/23212 Количество на модель: 4
02522/23212
4

Номер детали на чертеже:

Union

Заводской номер: 02520/71210 Количество на модель: 4
02520/71210
4

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10112 Количество на модель: 2
02521/10112
2

Номер детали на чертеже:

Nipple

Заводской номер: 02524/10812 Количество на модель: 1
02524/10812
1

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10309 Количество на модель: 5
02521/10309
5

Номер детали на чертеже:

Nipple

Заводской номер: 02522/24912 Количество на модель: 3
02522/24912
3

Номер детали на чертеже:

Hose clamp

Заводской номер: 02503/30258 Количество на модель: 3
02503/30258
3

Номер детали на чертеже:

Cover plate

Заводской номер: 02503/30262 Количество на модель: 3
02503/30262
3

Номер детали на чертеже:

Propulsion

Заводской номер: 85731/72100 Количество на модель:
85731/72100
