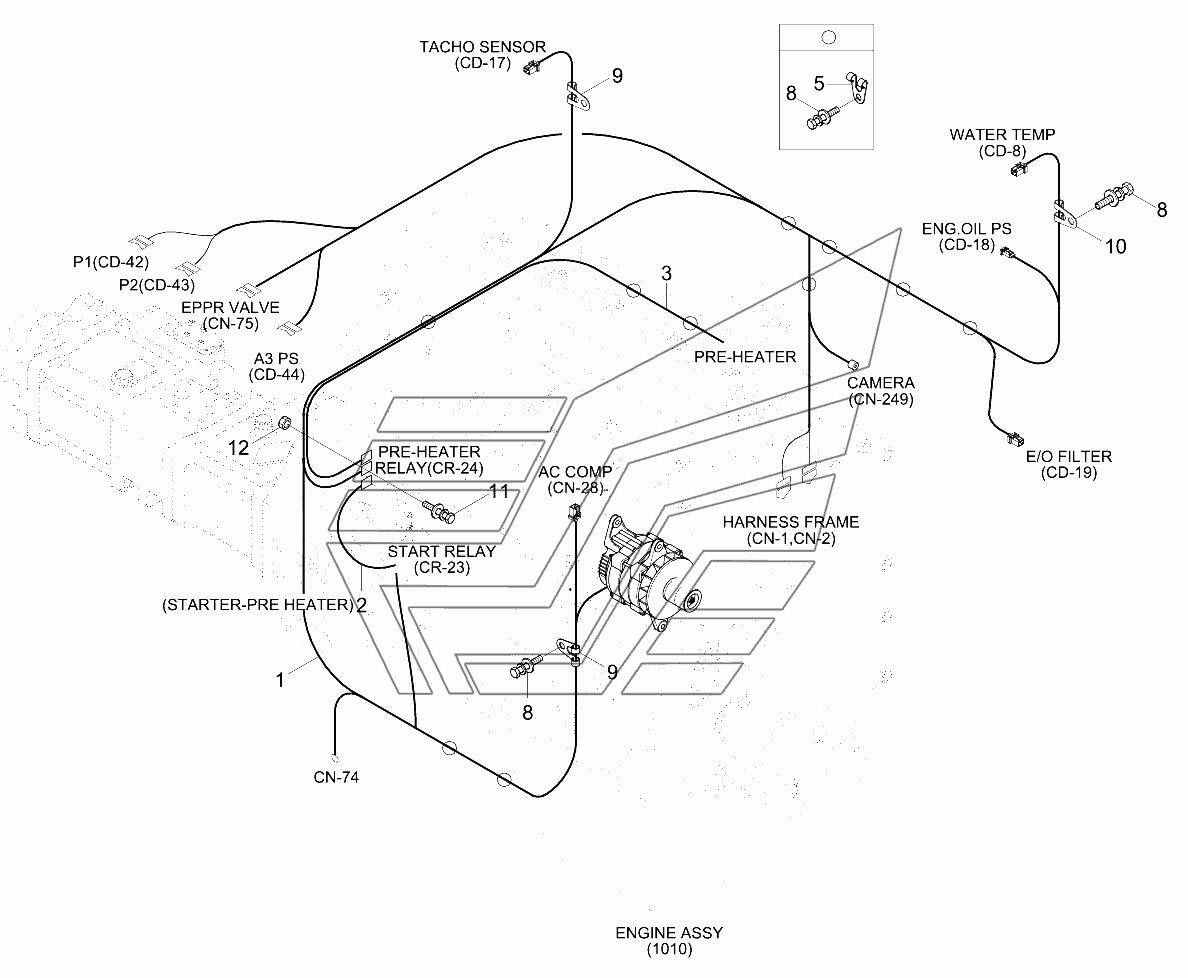

ENGINE ELECTRIC (CLUSTER TYPE 1) R330LC-9SH. Каталог 2013г.

BOOM ELECTRIC R330LC-9SH ENGINE ELECTRIC (CLUSTER TYPE 2) R330LC-9SH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Harness-Engine

Заводской номер: 21Q8-18400 Количество на модель: 1
21Q8-18400
1
2

Номер детали на чертеже:

2

Cable

Заводской номер: 21N8-52170 Количество на модель: 1
21N8-52170
1
3

Номер детали на чертеже:

3

Cable

Заводской номер: 21N8-21100 Количество на модель: 1
21N8-21100
1
5

Номер детали на чертеже:

5

Clamp-Tube

Заводской номер: S541-120002 Количество на модель: 8
S541-120002
8
8

Номер детали на чертеже:

8

BOLT-W/WASHER

Заводской номер: S037-102026 Количество на модель: 12
S037-102026
12
9

Номер детали на чертеже:

9

CLIP-HARNESS

Заводской номер: S593-000902 Количество на модель: 16
S593-000902
16
10

Номер детали на чертеже:

10

Clip-Harness

Заводской номер: S593-001702 Количество на модель: 2
S593-001702
2
11

Номер детали на чертеже:

11

BOLT-W/WASHER

Заводской номер: S035-061526 Количество на модель: 2
S035-061526
2
12

Номер детали на чертеже:

12

Nut-Hex

Заводской номер: S203-061002 Количество на модель: 2
S203-061002
2
