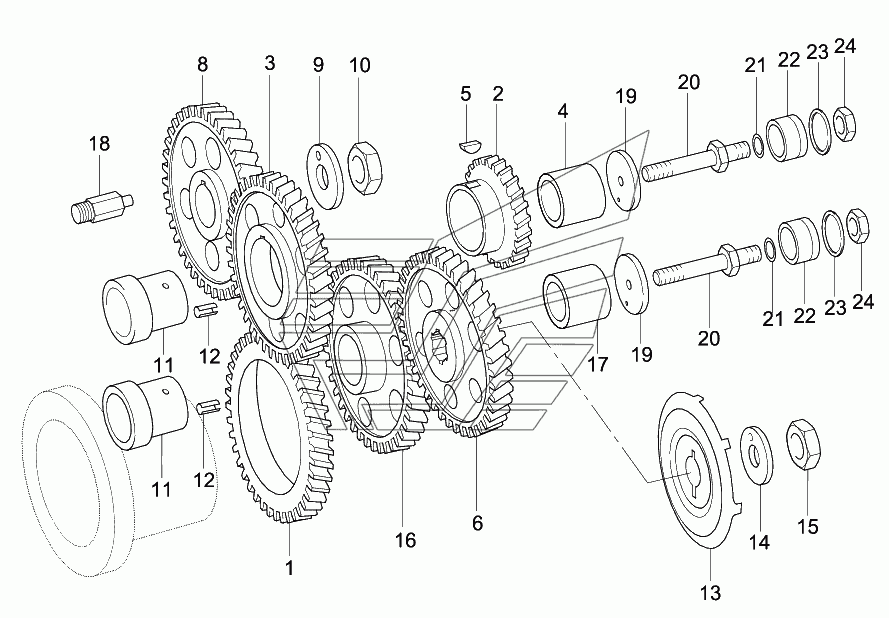

TIMING GEAR R330LC-9SH. Каталог 2013г.

PISTON & CONNECTING ROD R330LC-9SH WATER PUMP R330LC-9SH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gear Assy-Idler

Заводской номер: 24610-72020 Количество на модель: 1
24610-72020
1

Номер детали на чертеже:

Gear Assy-Idler C

Заводской номер: 24630-83000 Количество на модель: 1
24630-83000
1
1

Номер детали на чертеже:

1

Gear-Crank Shaft

Заводской номер: 23127-72000 Количество на модель: 1
23127-72000
1
2

Номер детали на чертеже:

2

Gear-Idler A

Заводской номер: 24611-72010 Количество на модель: 1
24611-72010
1
3

Номер детали на чертеже:

3

Gear-Idler B

Заводской номер: 24612-72010 Количество на модель: 1
24612-72010
1
4

Номер детали на чертеже:

4

Bushing-Idler B

Заводской номер: 24613-72000 Количество на модель: 1
24613-72000
1
5

Номер детали на чертеже:

5

Key-Woodruff

Заводской номер: 14530-05190 Количество на модель: 1
14530-05190
1
6

Номер детали на чертеже:

6

Gear-Injection Pump

Заводской номер: 24551-83000 Количество на модель: 1
24551-83000
1
8

Номер детали на чертеже:

8

Gear-Cam Shaft

Заводской номер: 24213-83000 Количество на модель: 1
24213-83000
1
9

Номер детали на чертеже:

9

Washer-Lock

Заводской номер: 24214-72000 Количество на модель: 1
24214-72000
1
10

Номер детали на чертеже:

10

Nut

Заводской номер: 24215-72000 Количество на модель: 1
24215-72000
1
11

Номер детали на чертеже:

11

Shaft-Idler

Заводской номер: 24621-83010 Количество на модель: 2
24621-83010
2
12

Номер детали на чертеже:

12

Pin-Dowel

Заводской номер: 24622-72000 Количество на модель: 2
24622-72000
2
13

Номер детали на чертеже:

13

Plate-Sensor

Заводской номер: 24522-83000 Количество на модель: 1
24522-83000
1
14

Номер детали на чертеже:

14

Washer-Lock

Заводской номер: 24553-72000 Количество на модель: 1
24553-72000
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 24554-72000 Количество на модель: 1
24554-72000
1
16

Номер детали на чертеже:

16

Gear-Idler C

Заводской номер: 24631-83000 Количество на модель: 1
24631-83000
1
17

Номер детали на чертеже:

17

BUSHING-IDLER B

Заводской номер: XKBH-01835 Количество на модель:
XKBH-01835
18

Номер детали на чертеже:

18

Plug-Oil Spray

Заводской номер: 24615-83000 Количество на модель: 1
24615-83000
1
19

Номер детали на чертеже:

19

Plate-Thrust

Заводской номер: 24623-72000 Количество на модель: 2
24623-72000
2
20

Номер детали на чертеже:

20

Bolt-Idler Shaft

Заводской номер: 24624-72002 Количество на модель: 2
24624-72002
2
21

Номер детали на чертеже:

21

O-Ring

Заводской номер: 24625-72000 Количество на модель: 2
24625-72000
2
22

Номер детали на чертеже:

22

Collar

Заводской номер: 24626-72000 Количество на модель: 2
24626-72000
2
23

Номер детали на чертеже:

23

O-Ring

Заводской номер: 17108-03500 Количество на модель: 2
17108-03500
2
24

Номер детали на чертеже:

24

Nut

Заводской номер: 13101-16001 Количество на модель: 2
13101-16001
2
