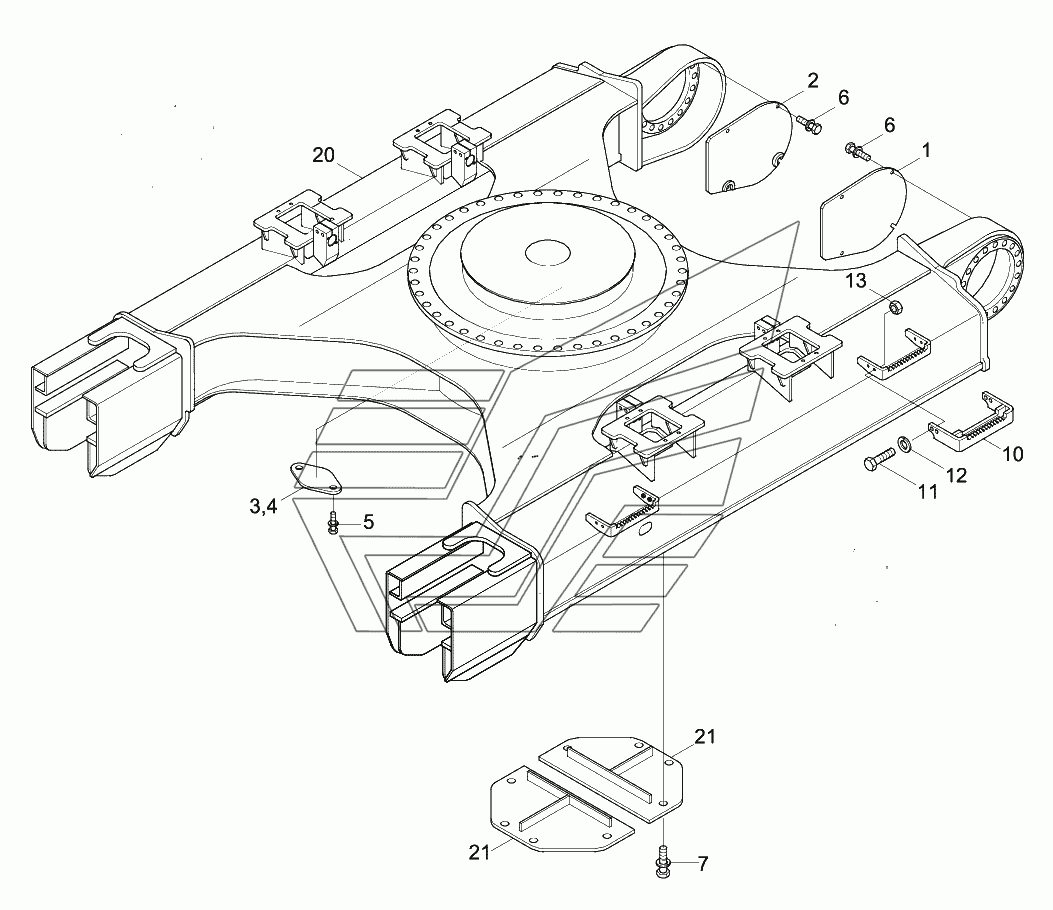

LOWER FRAME & COVER (HIGH WALKER) R330LC-9SH. Каталог 2013г.

LOWER FRAME & COVER R330LC-9SH SWING RING GREASE LUB SYSTEM R330LC-9SH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
10
10
10
11
12
13
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover Wa-T/Motor,Lh

Заводской номер: 51N8-12110BG Количество на модель: 1
51N8-12110BG
1
2

Номер детали на чертеже:

2

Cover Wa-T/Motor,Rh

Заводской номер: 51N8-12120BG Количество на модель: 1
51N8-12120BG
1
3

Номер детали на чертеже:

3

COVER

Заводской номер: 41N6-10100 Количество на модель: 1
41N6-10100
1
4

Номер детали на чертеже:

4

SEAL

Заводской номер: 41E9-1306 Количество на модель: 1
41E9-1306
1
5

Номер детали на чертеже:

5

Bolt-W/Washer

Заводской номер: S037-102056 Количество на модель: 2
S037-102056
2
6

Номер детали на чертеже:

6

BOLT-W/WASHER

Заводской номер: S037-123556 Количество на модель: 8
S037-123556
8
7

Номер детали на чертеже:

7

Bolt-W/Washer

Заводской номер: S037-124552 Количество на модель: 8
S037-124552
8
10

Номер детали на чертеже:

10

Board-Foot

Заводской номер: 51N6-02640BG Количество на модель: 4
51N6-02640BG
4
10

Номер детали на чертеже:

10

Board-Foot

Заводской номер: 51N6-02650BG Количество на модель: 4
51N6-02650BG
4
10

Номер детали на чертеже:

10

Board-Foot

Заводской номер: 51N6-02660BG Количество на модель: 4
51N6-02660BG
4
11

Номер детали на чертеже:

11

BOLT-HEX

Заводской номер: S017-120506 Количество на модель: 16
S017-120506
16
12

Номер детали на чертеже:

12

WASHER-HARDENED

Заводской номер: S441-12000B Количество на модель: 32
S441-12000B
32
13

Номер детали на чертеже:

13

NUT-HEX

Заводской номер: S205-12100B Количество на модель: 16
S205-12100B
16
20

Номер детали на чертеже:

20

Lower Frame

Заводской номер: 51N8-06012GG Количество на модель: 1
51N8-06012GG
1
21

Номер детали на чертеже:

21

Cover-Bottom Wa

Заводской номер: 51FD-21011BG Количество на модель: 2
51FD-21011BG
2
