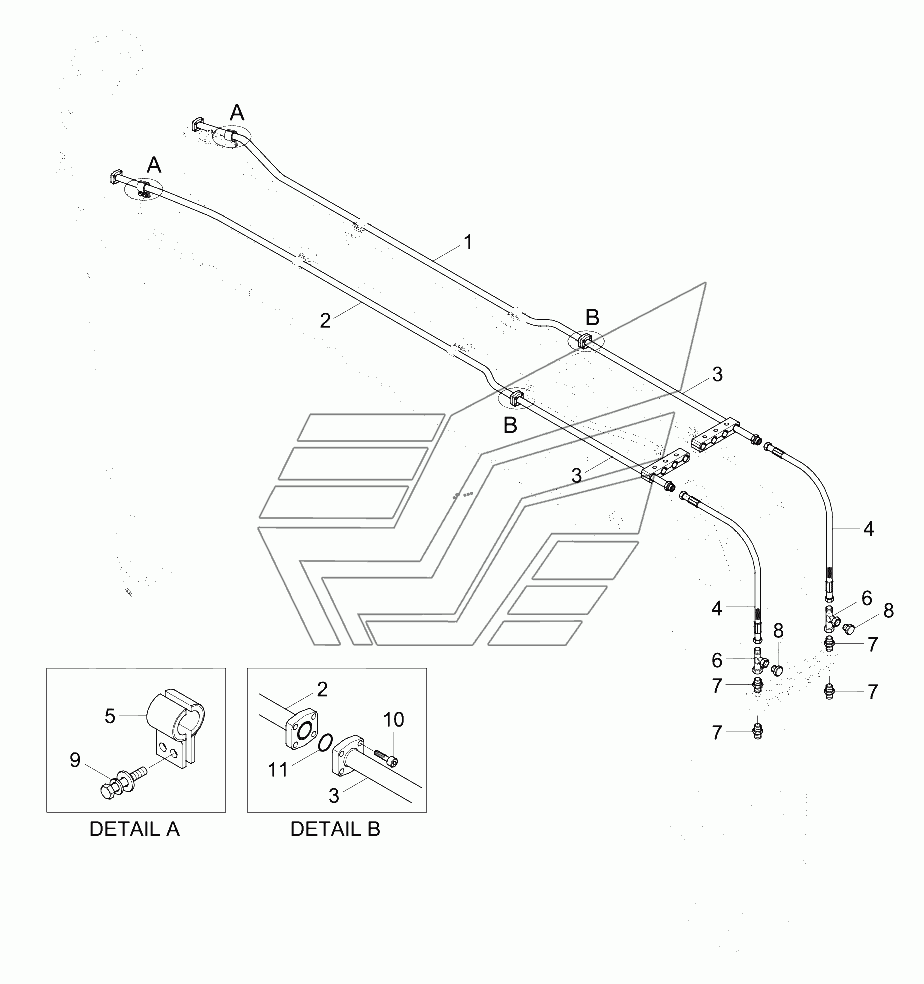

ATTACH PIPING KIT (S&D/ACTING, ADJ/ BOOM) R210W-9. Каталог 2013г.

ATTACH PIPING KIT (S & D/ACTING) R210W-9 BOOM SAFETY LOCK SYSTEM R210W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIPE WA

Заводской номер: 32Q6-93310 Количество на модель: 1
32Q6-93310
1
2

Номер детали на чертеже:

2

PIPE WA

Заводской номер: 32Q6-93320 Количество на модель: 1
32Q6-93320
1
3

Номер детали на чертеже:

3

PIPE WA

Заводской номер: 32Q6-93330 Количество на модель: 2
32Q6-93330
2
4

Номер детали на чертеже:

4

HOSE ASSY-THD

Заводской номер: 31Q6-92300 Количество на модель: 2
31Q6-92300
2
5

Номер детали на чертеже:

5

CLAMP ASSY

Заводской номер: 31E7-01711 Количество на модель: 4
31E7-01711
4
6

Номер детали на чертеже:

6

TEE-TEST

Заводской номер: 31N6-66070 Количество на модель: 2
31N6-66070
2
7

Номер детали на чертеже:

7

CONNECTOR-ORFS

Заводской номер: X500-110005 Количество на модель: 4
X500-110005
4
8

Номер детали на чертеже:

8

COUPLING-SCREW

Заводской номер: 31EK-11130 Количество на модель: 2
31EK-11130
2
9

Номер детали на чертеже:

9

BOLT-W/WASHER

Заводской номер: S037-123526 Количество на модель: 4
S037-123526
4
10

Номер детали на чертеже:

10

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 8
S109-100306
8
11

Номер детали на чертеже:

11

O-RING

Заводской номер: Y171-024004 Количество на модель: 2
Y171-024004
2
ATTACH PIPING KIT (S & D/ACTING) R210W-9 BOOM SAFETY LOCK SYSTEM R210W-9
