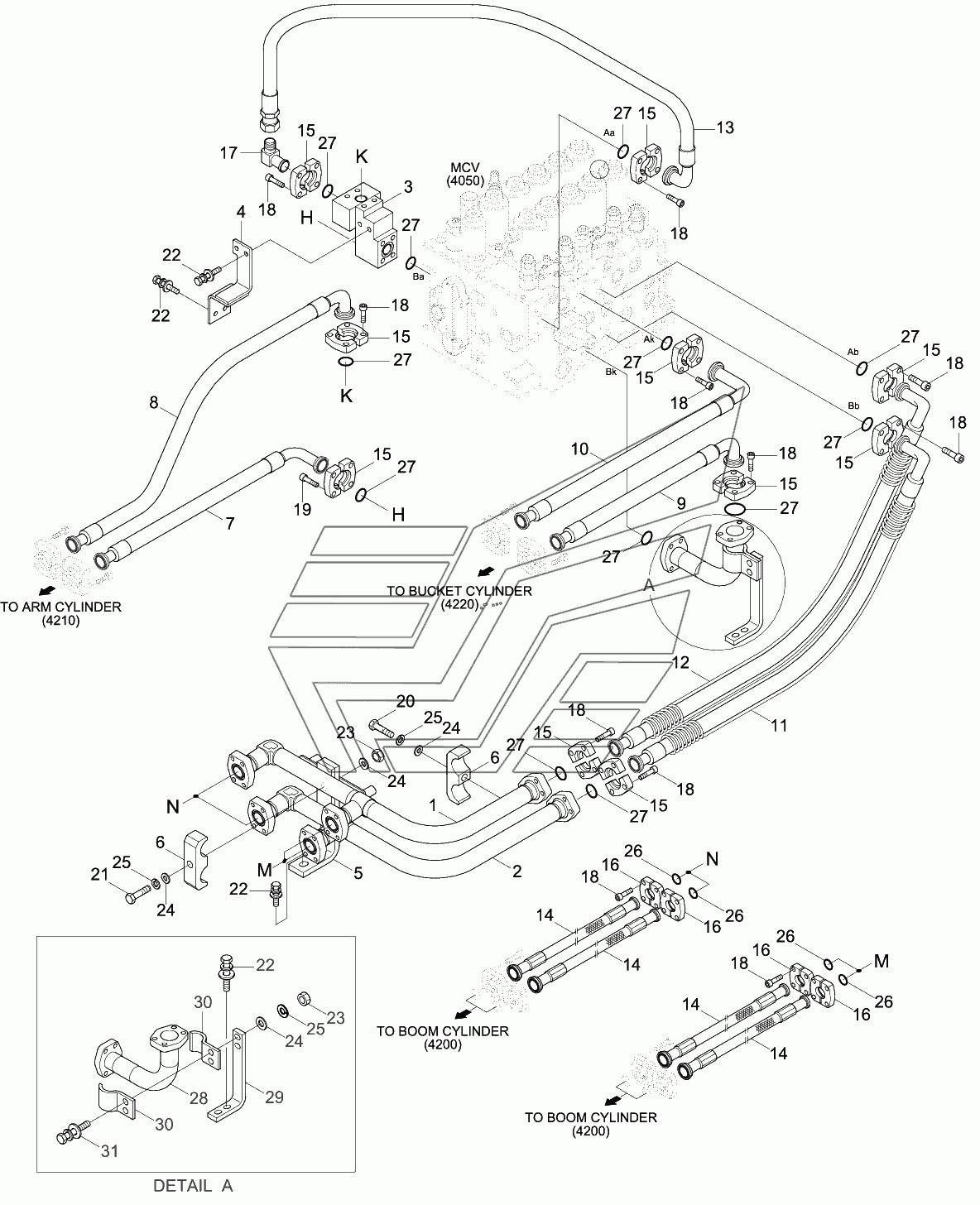

UPPER HYD PIPING (ATTACH) R210W-9. Каталог 2013г.

UPPER HYD PIPING (BASE) R210W-9 UPPER HYD PIPING (ATTACH, ADJUST BOOM) R210W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIPE WA

Заводской номер: 31Q6-13270 Количество на модель: 1
31Q6-13270
1
2

Номер детали на чертеже:

2

PIPE WA

Заводской номер: 31Q6-13280 Количество на модель: 1
31Q6-13280
1
3

Номер детали на чертеже:

3

BLOCK

Заводской номер: 31Q6-12401 Количество на модель: 1
31Q6-12401
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 31Q6-12420 Количество на модель: 1
31Q6-12420
1
5

Номер детали на чертеже:

5

Bracket Wa

Заводской номер: 31Q6-11322 Количество на модель: 1
31Q6-11322
1
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 31Q6-11330 Количество на модель: 2
31Q6-11330
2
7

Номер детали на чертеже:

7

Hose Assy

Заводской номер: 31Q6-13321 Количество на модель: 1
31Q6-13321
1
7

Номер детали на чертеже:

7

HOSE ASSY

Заводской номер: 31Q6-13322 Количество на модель: 1
31Q6-13322
1
8

Номер детали на чертеже:

8

Hose Assy

Заводской номер: 31Q6-13330 Количество на модель: 1
31Q6-13330
1
8

Номер детали на чертеже:

8

HOSE ASSY

Заводской номер: 31Q6-13331 Количество на модель: 1
31Q6-13331
1
9

Номер детали на чертеже:

9

HOSE ASSY-FLG 0X90

Заводской номер: P704-168326 Количество на модель: 1
P704-168326
1
9

Номер детали на чертеже:

9

HOSE ASSY-FLG 0X90

Заводской номер: P703-168326 Количество на модель: 1
P703-168326
1
10

Номер детали на чертеже:

10

HOSE ASSY

Заводской номер: 31Q6-13351 Количество на модель: 1
31Q6-13351
1
10

Номер детали на чертеже:

10

HOSE ASSY

Заводской номер: 31Q6-13352 Количество на модель: 1
31Q6-13352
1
11

Номер детали на чертеже:

11

HOSE ASSY

Заводской номер: 31Q6-13361 Количество на модель: 1
31Q6-13361
1
12

Номер детали на чертеже:

12

HOSE ASSY

Заводской номер: 31Q6-13370 Количество на модель: 1
31Q6-13370
1
13

Номер детали на чертеже:

13

Hose Assy

Заводской номер: 31Q6-13380 Количество на модель: 1
31Q6-13380
1
14

Номер детали на чертеже:

14

Hose Assy

Заводской номер: 31Q6-13390 Количество на модель: 4
31Q6-13390
4
15

Номер детали на чертеже:

15

FLANGE-HYD,SPLIT

Заводской номер: P173-160104 Количество на модель: 20
P173-160104
20
16

Номер детали на чертеже:

16

FLANGE-HYD,SPLIT

Заводской номер: P173-120102 Количество на модель: 8
P173-120102
8
17

Номер детали на чертеже:

17

Elbow-90,Orfs

Заводской номер: 31NB-10380 Количество на модель: 1
31NB-10380
1
18

Номер детали на чертеже:

18

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 56
S109-100306
56
19

Номер детали на чертеже:

19

BOLT-SOCKET

Заводской номер: S109-101006 Количество на модель: 4
S109-101006
4
20

Номер детали на чертеже:

20

BOLT-HEX

Заводской номер: S017-120706 Количество на модель: 1
S017-120706
1
21

Номер детали на чертеже:

21

BOLT-HEX

Заводской номер: S017-120956 Количество на модель: 1
S017-120956
1
22

Номер детали на чертеже:

22

BOLT-W/WASHER

Заводской номер: S037-123026 Количество на модель: 8
S037-123026
8
23

Номер детали на чертеже:

23

NUT-HEX

Заводской номер: S205-12100B Количество на модель: 3
S205-12100B
3
24

Номер детали на чертеже:

24

WASHER-PLAIN

Заводской номер: S403-12200B Количество на модель: 7
S403-12200B
7
25

Номер детали на чертеже:

25

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 4
S411-120006
4
26

Номер детали на чертеже:

26

O-RING

Заводской номер: Y171-019004 Количество на модель: 4
Y171-019004
4
27

Номер детали на чертеже:

27

O-RING

Заводской номер: Y171-024004 Количество на модель: 12
Y171-024004
12
28

Номер детали на чертеже:

28

PIPE WA

Заводской номер: 31Q6-13240 Количество на модель: 1
31Q6-13240
1
29

Номер детали на чертеже:

29

BRACKET

Заводской номер: 31Q6-13230 Количество на модель: 1
31Q6-13230
1
30

Номер детали на чертеже:

30

CLAMP ASSY

Заводской номер: 31E7-01711 Количество на модель: 2
31E7-01711
2
31

Номер детали на чертеже:

31

BOLT-HEX

Заводской номер: S017-120506 Количество на модель: 2
S017-120506
2
