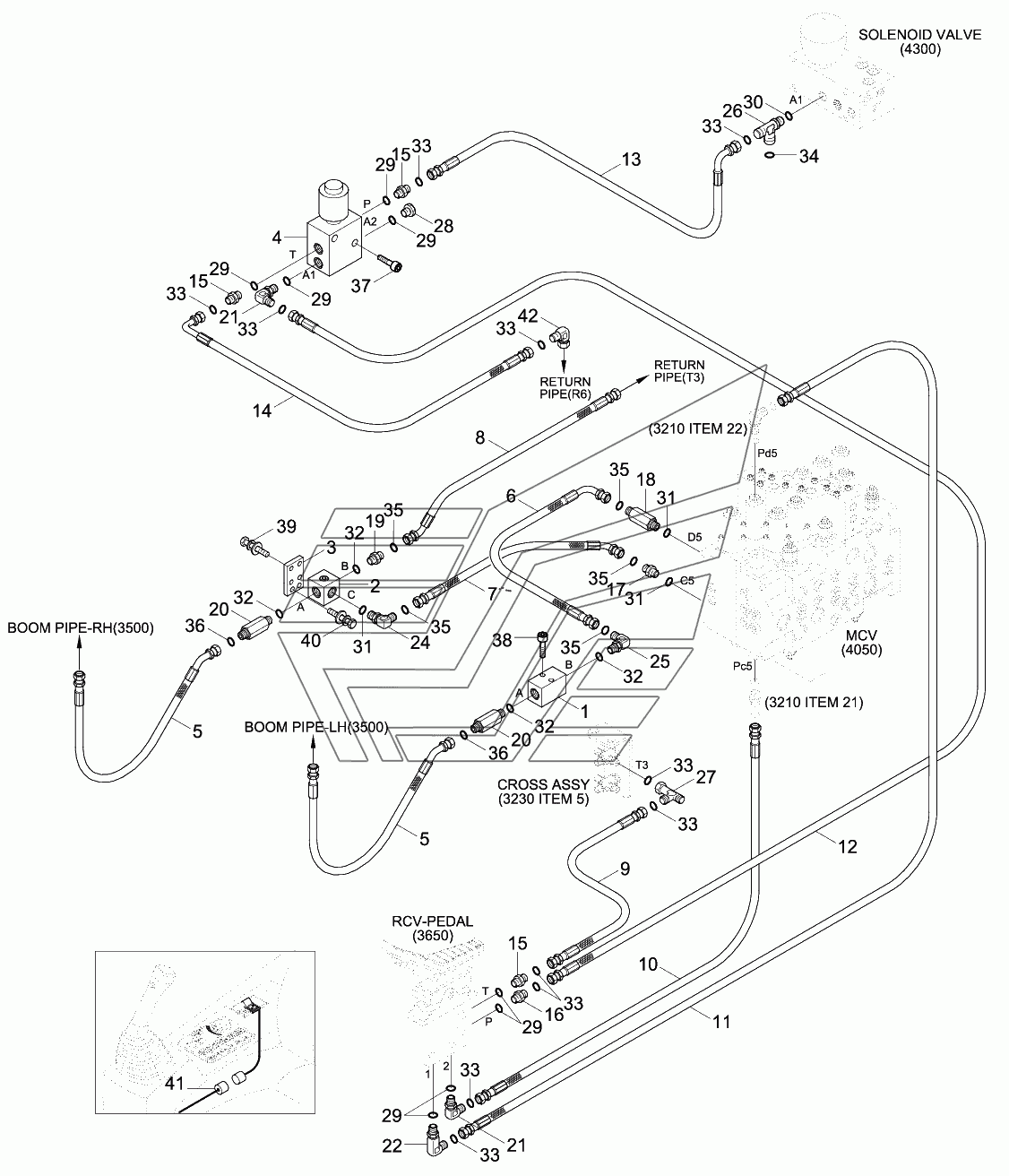

D/ACT MAIN PIPING KIT (CLUSTER TYPE 2) R170W-9S. Каталог 2013г.

D/ACTING MAIN PIPING KIT 2 (ADJUST BOOM) R170W-9S SINGLE PEDAL (DOUBLE ACTING) R170W-9S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

D/ACT MAIN PIPING KIT

Заводской номер: 38Q5-93210 Количество на модель: 1
38Q5-93210
1
1

Номер детали на чертеже:

1

Block-Hose Joint

Заводской номер: 31N5-94710 Количество на модель: 1
31N5-94710
1
2

Номер детали на чертеже:

2

Joint-3 Way

Заводской номер: 31N4-95260 Количество на модель: 1
31N4-95260
1
3

Номер детали на чертеже:

3

BRACKET-3 WAY JOINT

Заводской номер: 31E9-95010 Количество на модель: 1
31E9-95010
1
4

Номер детали на чертеже:

4

VALVE-SOLENOID

Заводской номер: 31Q6-91220 Количество на модель: 1
31Q6-91220
1
5

Номер детали на чертеже:

5

Hose Assy-Orfs 0x45

Заводской номер: P974-166324 Количество на модель: 2
P974-166324
2
6

Номер детали на чертеже:

6

Hose Assy-Orfs 0x90

Заводской номер: P933-126019 Количество на модель: 1
P933-126019
1
7

Номер детали на чертеже:

7

HOSE ASSY-ORFS 0X45

Заводской номер: P923-126014 Количество на модель: 1
P923-126014
1
8

Номер детали на чертеже:

8

HOSE ASSY-ORFS 0X45

Заводской номер: P923-123028 Количество на модель: 1
P923-123028
1
9

Номер детали на чертеже:

9

Hose Assy-Orfs 0x0

Заводской номер: P910-042020 Количество на модель: 1
P910-042020
1
10

Номер детали на чертеже:

10

Hose Assy-Orfs 0x0

Заводской номер: P910-042062 Количество на модель: 1
P910-042062
1
11

Номер детали на чертеже:

11

HOSE ASSY-ORFS 0X0

Заводской номер: P910-042070 Количество на модель: 1
P910-042070
1
12

Номер детали на чертеже:

12

Hose Assy-Orfs 0x0

Заводской номер: P910-042082 Количество на модель: 1
P910-042082
1
13

Номер детали на чертеже:

13

Hose Assy-Orfs 0x90

Заводской номер: P930-042006 Количество на модель: 1
P930-042006
1
14

Номер детали на чертеже:

14

Hose Assy-Orfs 0x90

Заводской номер: P930-042042 Количество на модель: 1
P930-042042
1
15

Номер детали на чертеже:

15

CONNECTOR-ORFS

Заводской номер: X500-110001 Количество на модель: 3
X500-110001
3
16

Номер детали на чертеже:

16

FILTER-LAST GUARD

Заводской номер: 31N6-25060 Количество на модель: 1
31N6-25060
1
17

Номер детали на чертеже:

17

CONNECTOR-ORFS

Заводской номер: X500-110004 Количество на модель: 1
X500-110004
1
18

Номер детали на чертеже:

18

Connector-Long, Orfs

Заводской номер: X511-112543 Количество на модель: 1
X511-112543
1
19

Номер детали на чертеже:

19

Connector

Заводской номер: 31N4-95290 Количество на модель: 1
31N4-95290
1
20

Номер детали на чертеже:

20

Connector-Long, Orfs

Заводской номер: X511-116556 Количество на модель: 2
X511-116556
2
21

Номер детали на чертеже:

21

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 2
X520-110001
2
22

Номер детали на чертеже:

22

ELBOW-90,LONG

Заводской номер: 31N6-25110 Количество на модель: 1
31N6-25110
1
24

Номер детали на чертеже:

24

ELBOW-90,ORFS

Заводской номер: X520-110004 Количество на модель: 1
X520-110004
1
25

Номер детали на чертеже:

25

Elbow-90, Orfs

Заводской номер: X520-110018 Количество на модель: 1
X520-110018
1
26

Номер детали на чертеже:

26

TEE-R/TYPE,ORFS

Заводской номер: X820-065251 Количество на модель: 1
X820-065251
1
27

Номер детали на чертеже:

27

Tee-R/Type, Swivel, Orfs

Заводской номер: X840-515151 Количество на модель: 1
X840-515151
1
28

Номер детали на чертеже:

28

Plug-Hex

Заводской номер: P220-110102 Количество на модель: 1
P220-110102
1
29

Номер детали на чертеже:

29

O-RING

Заводской номер: S631-011004 Количество на модель: 8
S631-011004
8
30

Номер детали на чертеже:

30

O-RING

Заводской номер: S631-014004 Количество на модель: 1
S631-014004
1
31

Номер детали на чертеже:

31

O-RING

Заводской номер: S631-024004 Количество на модель: 3
S631-024004
3
32

Номер детали на чертеже:

32

O-RING

Заводской номер: S631-029004 Количество на модель: 4
S631-029004
4
33

Номер детали на чертеже:

33

O-RING

Заводской номер: S621-011001 Количество на модель: 11
S621-011001
11
34

Номер детали на чертеже:

34

O-RING

Заводской номер: S621-012001 Количество на модель: 1
S621-012001
1
35

Номер детали на чертеже:

35

O-RING

Заводской номер: S621-018001 Количество на модель: 5
S621-018001
5
36

Номер детали на чертеже:

36

O-RING

Заводской номер: S621-021001 Количество на модель: 2
S621-021001
2
37

Номер детали на чертеже:

37

BOLT-SOCKET

Заводской номер: S109-080406 Количество на модель: 2
S109-080406
2
38

Номер детали на чертеже:

38

Bolt-Socket

Заводской номер: S109-120556 Количество на модель: 2
S109-120556
2
39

Номер детали на чертеже:

39

BOLT-W/WASHER

Заводской номер: S035-083026 Количество на модель: 4
S035-083026
4
40

Номер детали на чертеже:

40

BOLT-W/WASHER

Заводской номер: S037-123526 Количество на модель: 2
S037-123526
2
41

Номер детали на чертеже:

41

Harness-Ext

Заводской номер: 21NB-00200 Количество на модель: 1
21NB-00200
1
42

Номер детали на чертеже:

42

ELBOW-90 SWIVEL,ORFS

Заводской номер: X850-515100 Количество на модель: 1
X850-515100
1
