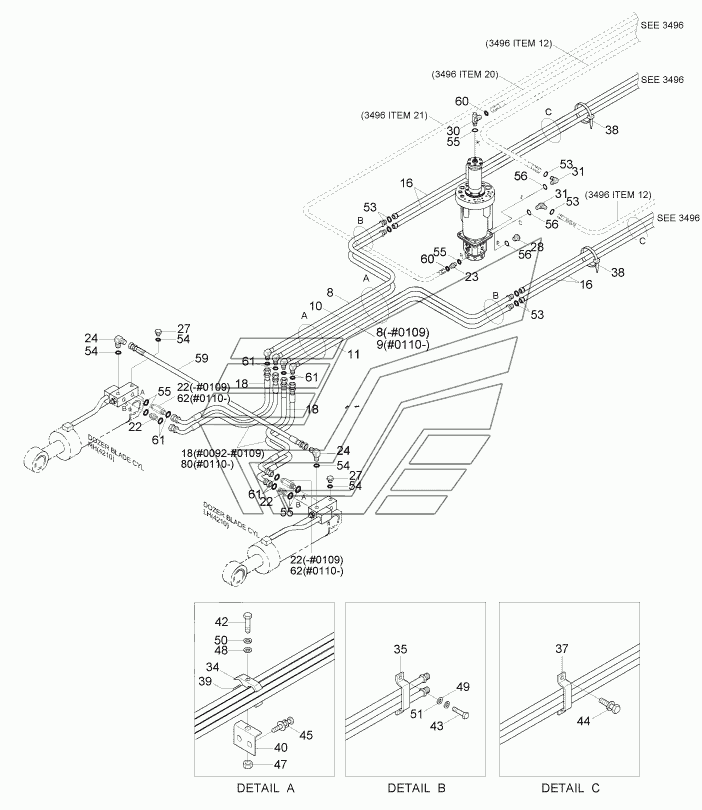

LOWER HYD PIPING 1 (F/BLD R/BLD, #0092-) R170W-7. Каталог 2013г.

LOWER HYD PIPING 2 (F/BLD R/OUT) R170W-7 LOWER HYD PIPING 2 (F/BLD R/BLD, #0092-) R170W-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Lower Hyd Piping

Заводской номер: LowerHydPiping Количество на модель: 1
LowerHydPiping
1
8

Номер детали на чертеже:

8

Pipe Assy

Заводской номер: 31N5-70402 Количество на модель: 2
31N5-70402
2
8

Номер детали на чертеже:

8

Pipe Assy

Заводской номер: 31N5-70331 Количество на модель: 1
31N5-70331
1
9

Номер детали на чертеже:

9

Pipe Assy

Заводской номер: 31N5-70341 Количество на модель: 1
31N5-70341
1
10

Номер детали на чертеже:

10

Pipe Assy

Заводской номер: 31N5-70351 Количество на модель: 1
31N5-70351
1
10

Номер детали на чертеже:

10

Pipe Assy

Заводской номер: 31N5-70412 Количество на модель: 1
31N5-70412
1
11

Номер детали на чертеже:

11

Pipe Assy

Заводской номер: 31N5-70440 Количество на модель: 1
31N5-70440
1
11

Номер детали на чертеже:

11

Pipe Assy

Заводской номер: 31N5-70361 Количество на модель: 1
31N5-70361
1
16

Номер детали на чертеже:

16

Hose Assy-Orfs 0x0

Заводской номер: P913-087030 Количество на модель: 4
P913-087030
4
18

Номер детали на чертеже:

18

Hose Assy-Orfs 0x90

Заводской номер: P933-067013 Количество на модель: 2
P933-067013
2
18

Номер детали на чертеже:

18

Hose Assy

Заводской номер: 31N5-70450 Количество на модель: 4
31N5-70450
4
22

Номер детали на чертеже:

22

CONNECTOR-ORFS

Заводской номер: X500-110002 Количество на модель: 4
X500-110002
4
23

Номер детали на чертеже:

23

CONNECTOR-ORFS

Заводской номер: X500-110013 Количество на модель: 1
X500-110013
1
24

Номер детали на чертеже:

24

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 3
X520-110001
3
27

Номер детали на чертеже:

27

Plug-Hex

Заводской номер: P220-110102 Количество на модель: 2
P220-110102
2
28

Номер детали на чертеже:

28

Plug-Hex

Заводской номер: P220-110104 Количество на модель: 1
P220-110104
1
30

Номер детали на чертеже:

30

Tee-B/Type,Orfs

Заводской номер: X810-065152 Количество на модель: 1
X810-065152
1
31

Номер детали на чертеже:

31

CONNECTOR-ORFS

Заводской номер: X500-110003 Количество на модель: 2
X500-110003
2
34

Номер детали на чертеже:

34

Clamp-Pipe

Заводской номер: 31E4-3030 Количество на модель: 2
31E4-3030
2
35

Номер детали на чертеже:

35

Clamp Assy

Заводской номер: 31EE-50180 Количество на модель: 2
31EE-50180
2
37

Номер детали на чертеже:

37

Strap

Заводской номер: 31E4-3146 Количество на модель: 2
31E4-3146
2
38

Номер детали на чертеже:

38

Clamp-Band

Заводской номер: S552-102370 Количество на модель: 5
S552-102370
5
39

Номер детали на чертеже:

39

Spacer-Clamp

Заводской номер: 31EK-70490 Количество на модель: 2
31EK-70490
2
40

Номер детали на чертеже:

40

Bracket-Pipe

Заводской номер: 31E4-31440 Количество на модель: 2
31E4-31440
2
42

Номер детали на чертеже:

42

Bolt-Hex

Заводской номер: S017-101002 Количество на модель: 2
S017-101002
2
43

Номер детали на чертеже:

43

Bolt-Hex

Заводской номер: S017-160602 Количество на модель: 2
S017-160602
2
44

Номер детали на чертеже:

44

Bolt-W/Washer

Заводской номер: S035-081512 Количество на модель: 4
S035-081512
4
45

Номер детали на чертеже:

45

Bolt-W/Washer

Заводской номер: S037-102522 Количество на модель: 4
S037-102522
4
47

Номер детали на чертеже:

47

NUT-HEX

Заводской номер: S205-101006 Количество на модель: 2
S205-101006
2
48

Номер детали на чертеже:

48

Washer-Plain

Заводской номер: S403-101006 Количество на модель: 7
S403-101006
7
49

Номер детали на чертеже:

49

WASHER-PLAIN

Заводской номер: S403-162006 Количество на модель: 2
S403-162006
2
50

Номер детали на чертеже:

50

WASHER-SPRING

Заводской номер: S411-100002 Количество на модель: 2
S411-100002
2
51

Номер детали на чертеже:

51

Washer-Spring

Заводской номер: S411-160002 Количество на модель: 2
S411-160002
2
53

Номер детали на чертеже:

53

O-RING

Заводской номер: S621-014001 Количество на модель: 6
S621-014001
6
54

Номер детали на чертеже:

54

O-RING

Заводской номер: S631-011004 Количество на модель: 4
S631-011004
4
55

Номер детали на чертеже:

55

O-RING

Заводской номер: S631-014004 Количество на модель: 6
S631-014004
6
56

Номер детали на чертеже:

56

O-RING

Заводской номер: S631-018004 Количество на модель: 3
S631-018004
3
59

Номер детали на чертеже:

59

Hose Assy-Orfs 0x0

Заводской номер: P913-047014 Количество на модель: 1
P913-047014
1
60

Номер детали на чертеже:

60

O-RING

Заводской номер: S621-011001 Количество на модель: 2
S621-011001
2
61

Номер детали на чертеже:

61

O-RING

Заводской номер: S621-012001 Количество на модель: 8
S621-012001
8
62

Номер детали на чертеже:

62

Connector-Long, Orfs

Заводской номер: X511-106524 Количество на модель: 2
X511-106524
2
80

Номер детали на чертеже:

80

Hose Assy-Orfs 0x90

Заводской номер: P933-067015 Количество на модель: 2
P933-067015
2
LOWER HYD PIPING 2 (F/BLD R/OUT) R170W-7 LOWER HYD PIPING 2 (F/BLD R/BLD, #0092-) R170W-7
