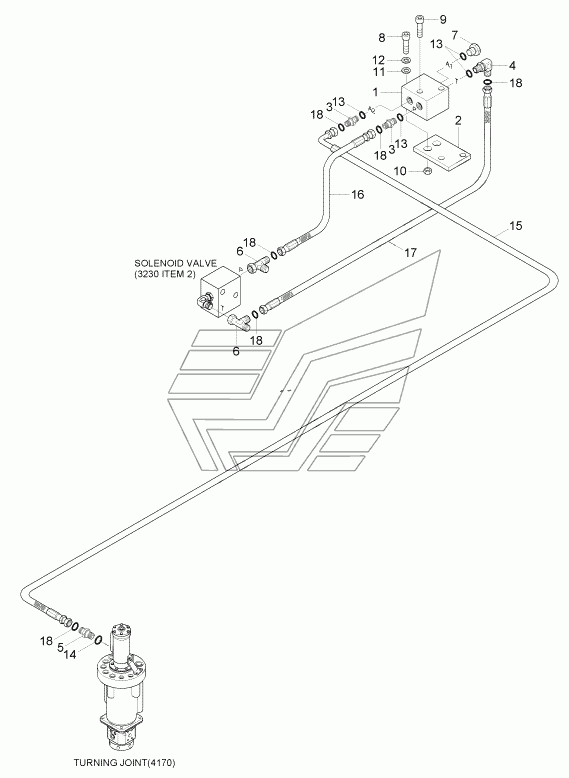

PILOT HYD PIPING (4 OUTRIGGER) R170W-7. Каталог 2013г.

PILOT HYD PIPING (BASE 3, 2-BLOCK, OPT) R170W-7 POWER TRAIN HYD PIPING 1 (-#0978) R170W-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Solenoid Valve

Заводской номер: 31N6-91230 Количество на модель: 1
31N6-91230
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 31N5-20030 Количество на модель: 1
31N5-20030
1
3

Номер детали на чертеже:

3

Connector

Заводской номер: P010-110002 Количество на модель: 13
P010-110002
13
3

Номер детали на чертеже:

3

CONNECTOR-ORFS

Заводской номер: X500-110001 Количество на модель: 13
X500-110001
13
4

Номер детали на чертеже:

4

ELBOW-90

Заводской номер: P020-110001 Количество на модель: 1
P020-110001
1
4

Номер детали на чертеже:

4

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 1
X520-110001
1
5

Номер детали на чертеже:

5

CONNECTOR-ORFS

Заводской номер: X500-110013 Количество на модель: 1
X500-110013
1
5

Номер детали на чертеже:

5

Connector

Заводской номер: P010-110013 Количество на модель: 1
P010-110013
1
6

Номер детали на чертеже:

6

Tee-Swevel Nut

Заводской номер: 32E6-10460 Количество на модель: 2
32E6-10460
2
6

Номер детали на чертеже:

6

Tee-R/Type, Swivel, Orfs

Заводской номер: X840-515151 Количество на модель: 2
X840-515151
2
7

Номер детали на чертеже:

7

Plug-Hex

Заводской номер: P220-110102 Количество на модель: 1
P220-110102
1
8

Номер детали на чертеже:

8

BOLT-SOCKET

Заводской номер: S109-080256 Количество на модель: 2
S109-080256
2
9

Номер детали на чертеже:

9

Bolt-Socket

Заводской номер: S109-080456 Количество на модель: 2
S109-080456
2
10

Номер детали на чертеже:

10

Nut-Hex

Заводской номер: S205-081002 Количество на модель: 2
S205-081002
2
11

Номер детали на чертеже:

11

Washer-Plain

Заводской номер: S403-082002 Количество на модель: 4
S403-082002
4
12

Номер детали на чертеже:

12

Washer-Spring

Заводской номер: S411-080002 Количество на модель: 2
S411-080002
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: S631-011004 Количество на модель: 4
S631-011004
4
14

Номер детали на чертеже:

14

O-RING

Заводской номер: S631-014004 Количество на модель: 1
S631-014004
1
15

Номер детали на чертеже:

15

Hose Assy-Synflex,Orfs

Заводской номер: X420-042055 Количество на модель: 1
X420-042055
1
15

Номер детали на чертеже:

15

Hose Assy-Syn 0x90

Заводской номер: P860-042055 Количество на модель: 1
P860-042055
1
16

Номер детали на чертеже:

16

Hose Assy-Syn 0x90

Заводской номер: P860-042006 Количество на модель: 1
P860-042006
1
16

Номер детали на чертеже:

16

Hose Assy-Orfs 0x90

Заводской номер: X420-042006 Количество на модель: 1
X420-042006
1
17

Номер детали на чертеже:

17

Hose Assy-Syn Thd

Заводской номер: P840-042010 Количество на модель: 1
P840-042010
1
17

Номер детали на чертеже:

17

HOSE ASSY-ORFS 0X90

Заводской номер: X420-042010 Количество на модель: 1
X420-042010
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: S621-011001 Количество на модель: 6
S621-011001
6
