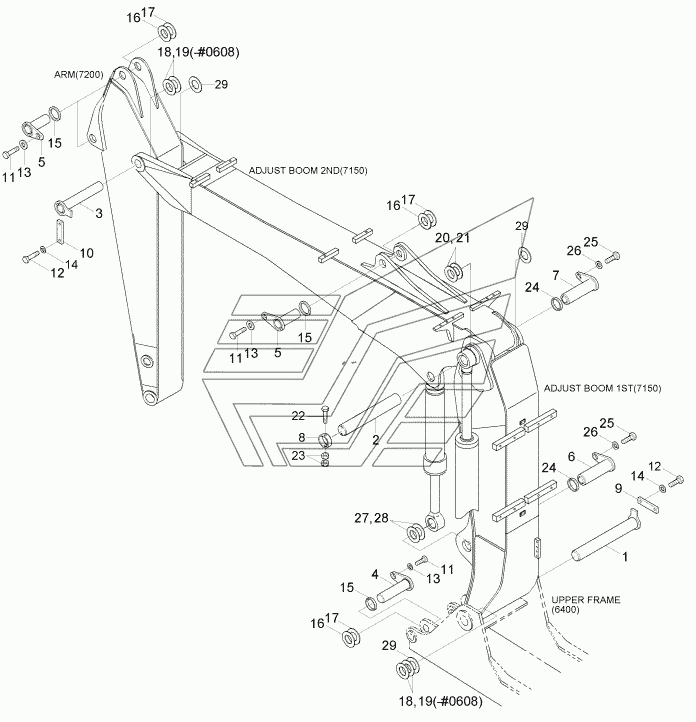

BOOM MOUNTING (ADJUST BOOM) R170W-7. Каталог 2013г.

BOOM MOUNTING (5.1M, STD) R170W-7 BOOM (5.1M, STD) R170W-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Adjust Boom Mounting

Заводской номер: AdjustBoom Количество на модель: 1
AdjustBoom
1
1

Номер детали на чертеже:

1

Pin Assy

Заводской номер: 61N5-11010 Количество на модель: 1
61N5-11010
1
1

Номер детали на чертеже:

1

Pin Assy

Заводской номер: 61N5-11011 Количество на модель: 1
61N5-11011
1
1

Номер детали на чертеже:

1

Pin Assy

Заводской номер: 61N5-11011-AS Количество на модель: 1
61N5-11011-AS
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 61EK-11021-AS Количество на модель: 1
61EK-11021-AS
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 61EK-11021 Количество на модель: 1
61EK-11021
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 61EK-11020 Количество на модель: 1
61EK-11020
1
3

Номер детали на чертеже:

3

Pin Assy

Заводской номер: 61N5-11120 Количество на модель: 1
61N5-11120
1
3

Номер детали на чертеже:

3

Pin Assy

Заводской номер: 61N5-11121 Количество на модель: 1
61N5-11121
1
3

Номер детали на чертеже:

3

Pin Assy

Заводской номер: 61N5-11121-AS Количество на модель: 1
61N5-11121-AS
1
4

Номер детали на чертеже:

4

Pin Assy

Заводской номер: 61N8-01421-AS Количество на модель: 2
61N8-01421-AS
2
4

Номер детали на чертеже:

4

Pin Assy

Заводской номер: 61N8-01421 Количество на модель: 2
61N8-01421
2
4

Номер детали на чертеже:

4

Pin Assy

Заводской номер: 61N8-01420 Количество на модель: 2
61N8-01420
2
5

Номер детали на чертеже:

5

Pin Assy

Заводской номер: 61N8-01430 Количество на модель: 3
61N8-01430
3
5

Номер детали на чертеже:

5

Pin Assy

Заводской номер: 61N8-01431 Количество на модель: 3
61N8-01431
3
5

Номер детали на чертеже:

5

Pin Assy

Заводской номер: 61N8-01431-AS Количество на модель: 3
61N8-01431-AS
3
6

Номер детали на чертеже:

6

Pin Assy

Заводской номер: 61N8-04301 Количество на модель: 1
61N8-04301
1
6

Номер детали на чертеже:

6

Pin Assy

Заводской номер: 61N8-04300 Количество на модель: 1
61N8-04300
1
7

Номер детали на чертеже:

7

Pin Assy

Заводской номер: 61N8-04310 Количество на модель: 1
61N8-04310
1
7

Номер детали на чертеже:

7

Pin Assy

Заводской номер: 61N8-04311 Количество на модель: 1
61N8-04311
1
8

Номер детали на чертеже:

8

Pin-Stopper

Заводской номер: 61EK-10500 Количество на модель: 2
61EK-10500
2
9

Номер детали на чертеже:

9

Plate

Заводской номер: 61N5-10700 Количество на модель: 1
61N5-10700
1
10

Номер детали на чертеже:

10

Plate

Заводской номер: 61N5-10710 Количество на модель: 1
61N5-10710
1
11

Номер детали на чертеже:

11

Bolt-Hex

Заводской номер: S017-16025D Количество на модель: 5
S017-16025D
5
12

Номер детали на чертеже:

12

Bolt-Hex

Заводской номер: S017-16030D Количество на модель: 4
S017-16030D
4
13

Номер детали на чертеже:

13

Washer-Hardened

Заводской номер: 61N8-00310 Количество на модель: 5
61N8-00310
5
14

Номер детали на чертеже:

14

WASHER-SPRING

Заводской номер: S411-160006 Количество на модель: 4
S411-160006
4
15

Номер детали на чертеже:

15

Spacer-Pin

Заводской номер: 61Q8-00130 Количество на модель: 5
61Q8-00130
5
15

Номер детали на чертеже:

15

Spacer-Pin

Заводской номер: 61N8-00140 Количество на модель: 5
61N8-00140
5
16

Номер детали на чертеже:

16

Shim-Round

Заводской номер: S391-070135 Количество на модель: 5
S391-070135
5
17

Номер детали на чертеже:

17

Shim-Round

Заводской номер: S392-070135 Количество на модель: 5
S392-070135
5
18

Номер детали на чертеже:

18

Shim-Round

Заводской номер: S391-075170 Количество на модель: 2
S391-075170
2
19

Номер детали на чертеже:

19

Shim-Round

Заводской номер: S392-075170 Количество на модель: 2
S392-075170
2
20

Номер детали на чертеже:

20

SHIM-ROUND

Заводской номер: S391-075130 Количество на модель: 2
S391-075130
2
21

Номер детали на чертеже:

21

Shim-Round

Заводской номер: S392-075130 Количество на модель: 2
S392-075130
2
22

Номер детали на чертеже:

22

Bolt-Hex

Заводской номер: S017-16160D Количество на модель: 2
S017-16160D
2
23

Номер детали на чертеже:

23

NUT-HEX

Заводской номер: S205-161006 Количество на модель: 4
S205-161006
4
24

Номер детали на чертеже:

24

Spacer-Pin

Заводской номер: 61N8-00090 Количество на модель: 2
61N8-00090
2
24

Номер детали на чертеже:

24

Spacer-Pin

Заводской номер: 61Q8-00190 Количество на модель: 2
61Q8-00190
2
25

Номер детали на чертеже:

25

BOLT-HEX

Заводской номер: S017-20030D Количество на модель: 2
S017-20030D
2
26

Номер детали на чертеже:

26

Washer-Hardened

Заводской номер: 61N8-00320 Количество на модель: 2
61N8-00320
2
27

Номер детали на чертеже:

27

Shim-Round

Заводской номер: S391-095160 Количество на модель: 2
S391-095160
2
28

Номер детали на чертеже:

28

Shim-Round

Заводской номер: S392-095160 Количество на модель: 2
S392-095160
2
29

Номер детали на чертеже:

29

Shim-Round

Заводской номер: S390-075170A Количество на модель: 3
S390-075170A
3
