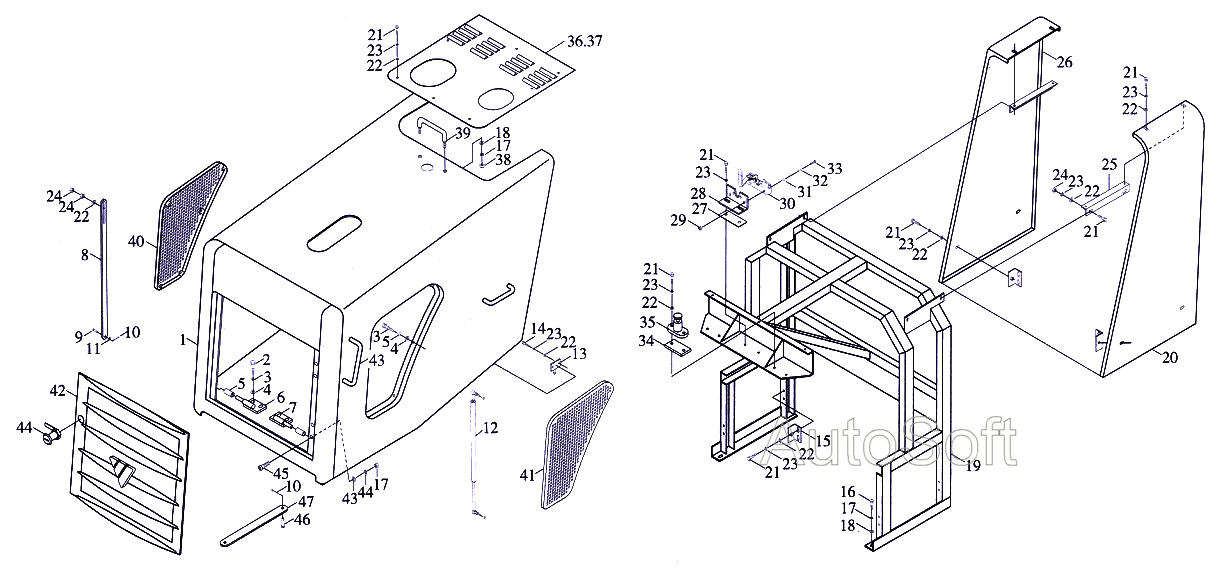

Защитный кожух в сборе Foton-FL958G. Каталог 2007г.

Брызговик и площадка для движения Foton-FL958G Монтаж двигателя Foton-FL958G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сварка заднего кожуха машины

Заводской номер: 9F831-4702100 Количество на модель: 1
9F831-4702100
1
2

Номер детали на чертеже:

2

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T93 Количество на модель: 4
GB/T93
4
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
5

Номер детали на чертеже:

5

Валик-втулка

Заводской номер: 9F20-470002 Количество на модель: 2
9F20-470002
2
6

Номер детали на чертеже:

6

Составные детали левого вала

Заводской номер: 9F20-474000 Количество на модель: 1
9F20-474000
1
7

Номер детали на чертеже:

7

Составные детали правого вала

Заводской номер: 9F20-475000 Количество на модель: 1
9F20-475000
1
8

Номер детали на чертеже:

8

Направляющий борт

Заводской номер: 9F20-470001 Количество на модель: 1
9F20-470001
1
9

Номер детали на чертеже:

9

Валик фиксирующий В8х40

Заводской номер: GB/T882 Количество на модель: 2
GB/T882
2
10

Номер детали на чертеже:

10

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 4
GB/T91
4
12

Номер детали на чертеже:

12

Воздушная пружина

Заводской номер: 9F20-476000 Количество на модель: 2
9F20-476000
2
13

Номер детали на чертеже:

13

Детали штифта-ловителя

Заводской номер: 9F20-470100 Количество на модель: 2
9F20-470100
2
15

Номер детали на чертеже:

15

Комбинированные детали регулировочного борта

Заводской номер: 9F20-479000 Количество на модель: 4
9F20-479000
4
19

Номер детали на чертеже:

19

Составные детали переднего каркаса

Заводской номер: 9F20-471100 Количество на модель: 1
9F20-471100
1
20

Номер детали на чертеже:

20

Правая боковина

Заводской номер: 9F20-470007 Количество на модель: 1
9F20-470007
1
24

Номер детали на чертеже:

24

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 6
GB/T6170
6
25

Номер детали на чертеже:

25

Комбинированные детали регулировочного борта

Заводской номер: 9F20-478000 Количество на модель: 2
9F20-478000
2
26

Номер детали на чертеже:

26

Левая боковина

Заводской номер: 9F20-470006 Количество на модель: 1
9F20-470006
1
27

Номер детали на чертеже:

27

Регулировочная прокладка

Заводской номер: 9F20-470009 Количество на модель:
9F20-470009
28

Номер детали на чертеже:

28

Седло замка

Заводской номер: 9F20-470008 Количество на модель: 1
9F20-470008
1
30

Номер детали на чертеже:

30

Замок облицовки (кожуха)

Заводской номер: 9F20-473000 Количество на модель: 1
9F20-473000
1
34

Номер детали на чертеже:

34

Регулировочная прокладка

Заводской номер: 9F20-470010 Количество на модель:
9F20-470010
35

Номер детали на чертеже:

35

Механизм пружины

Заводской номер: 9F20-477000 Количество на модель: 2
9F20-477000
2
36

Номер детали на чертеже:

36

Верхняя накладка

Заводской номер: 9F20-470003 Количество на модель: 1
9F20-470003
1
37

Номер детали на чертеже:

37

Верхняя накладка

Заводской номер: 9F20-470004 Количество на модель: 1
9F20-470004
1
39

Номер детали на чертеже:

39

Ручка на облицовке (кожухе)

Заводской номер: 9F20-472700 Количество на модель: 3
9F20-472700
3
40

Номер детали на чертеже:

40

Правое ветровое окно в сборе

Заводской номер: 9F831-4702700 Количество на модель: 1
9F831-4702700
1
41

Номер детали на чертеже:

41

Левое ветровое окно в сборе

Заводской номер: 9F831-4702800 Количество на модель: 1
9F831-4702800
1
42

Номер детали на чертеже:

42

Заднее ветровое окно в сборе

Заводской номер: 9F20-472500 Количество на модель: 1
9F20-472500
1
43

Номер детали на чертеже:

43

Поручень задний

Заводской номер: 9F20-472600 Количество на модель: 2
9F20-472600
2
44

Номер детали на чертеже:

44

Замок решетки радиатора

Заводской номер: 9F20-472200 Количество на модель: 1
9F20-472200
1
45

Номер детали на чертеже:

45

Винт М6х45

Заводской номер: GB/T818 Количество на модель: 4
GB/T818
4
47

Номер детали на чертеже:

47

Рычаг ограничения решетки радиатора

Заводской номер: 9F20-472001 Количество на модель: 1
9F20-472001
1
