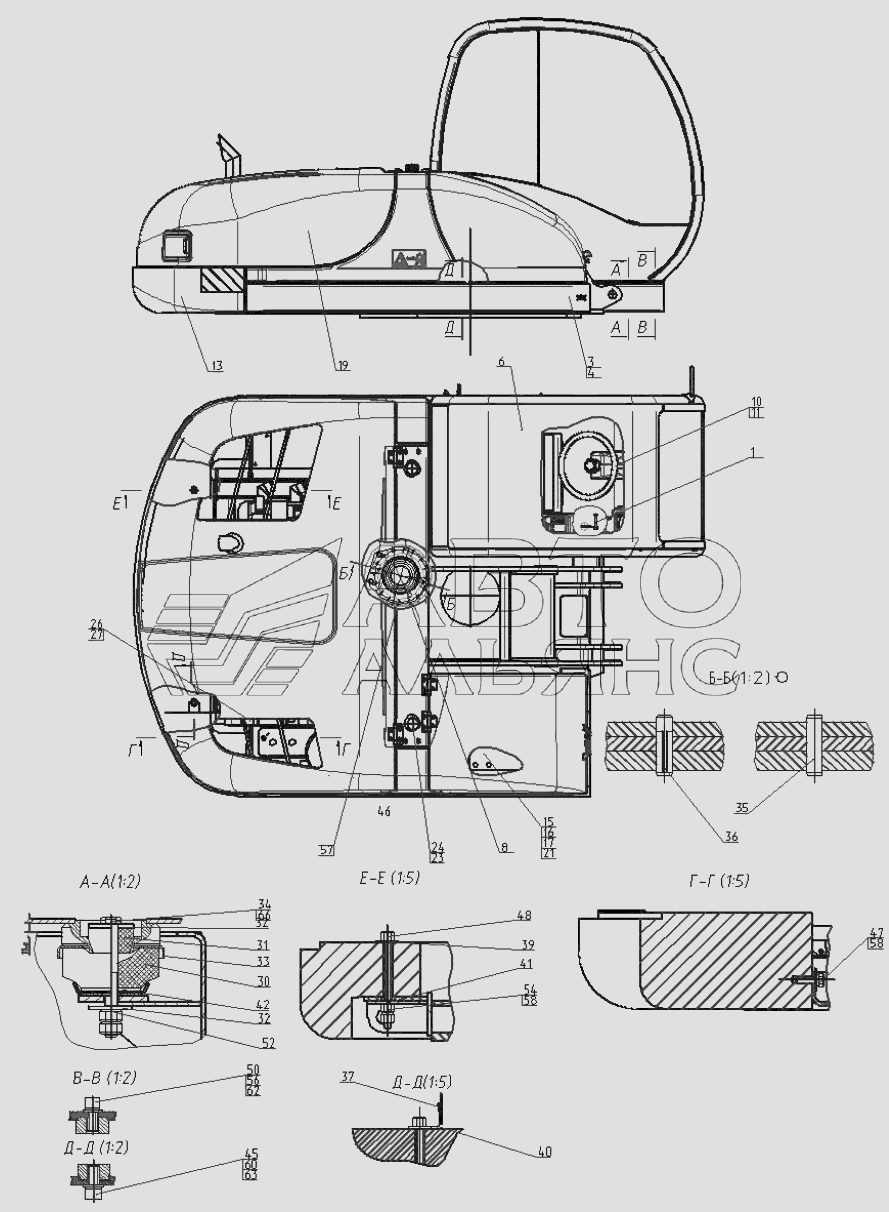

Платформа поворотная с механизмами 130-00-20.00.000-22 E130W. Каталог 2008г.

Экскаватор гидравлический пневмоколесный E130W 130-22-00.00.000 E130W Установка силовая (насос Бош-Рексрот) 160-00-28.00.000-04 E130W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка стопора

Заводской номер: 130-00-20.00.010 Количество на модель: 1
130-00-20.00.010
1
4

Номер детали на чертеже:

4

Платформа поворотная

Заводской номер: 130-00-21.00.000-02 Количество на модель: 1
130-00-21.00.000-02
1
6

Номер детали на чертеже:

6

Кабина

Заводской номер: 130-00-23.00.000 Количество на модель: 1
130-00-23.00.000
1
8

Номер детали на чертеже:

8

Меxанизм поворота

Заводской номер: 130-00-24.00.000 Количество на модель: 1
130-00-24.00.000
1
11

Номер детали на чертеже:

11

Управление экскаватором

Заводской номер: 130-00-25.00.000-01 Количество на модель: 1
130-00-25.00.000-01
1
13

Номер детали на чертеже:

13

Противовес

Заводской номер: 130-00-26.00.100 Количество на модель: 1
130-00-26.00.100
1
17

Номер детали на чертеже:

17

Гидрооборудование на поворотной платформе

Заводской номер: 130-22-40.00.000 Количество на модель: 1
130-22-40.00.000
1
19

Номер детали на чертеже:

19

Установка капотной системы

Заводской номер: 130-01-22.00.000 Количество на модель: 1
130-01-22.00.000
1
23

Номер детали на чертеже:

23

Установка бака топливного

Заводской номер: 160-00-27.00.000-02 Количество на модель: 1
160-00-27.00.000-02
1
27

Номер детали на чертеже:

27

Установка силовая

Заводской номер: 160-00-28.00.000-04 Количество на модель: 1
160-00-28.00.000-04
1
30

Номер детали на чертеже:

30

Амортизатор

Заводской номер: 130-00-20.00.001 Количество на модель: 4
130-00-20.00.001
4
31

Номер детали на чертеже:

31

Амортизатор

Заводской номер: 130-00-20.00.002 Количество на модель: 4
130-00-20.00.002
4
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 130-00-20.00.004 Количество на модель: 8
130-00-20.00.004
8
33

Номер детали на чертеже:

33

Чашка

Заводской номер: 130-00-20.00.005 Количество на модель: 4
130-00-20.00.005
4
34

Номер детали на чертеже:

34

Болт крепежный

Заводской номер: 130-00-20.00.006 Количество на модель: 4
130-00-20.00.006
4
35

Номер детали на чертеже:

35

Штифт

Заводской номер: 130-00-20.00.007 Количество на модель: 1
130-00-20.00.007
1
36

Номер детали на чертеже:

36

Штифт срезанный

Заводской номер: 130-00-20.00.008 Количество на модель: 1
130-00-20.00.008
1
37

Номер детали на чертеже:

37

Уплотнитель резиновый армированный

Заводской номер: 130-00-20.00.011 Количество на модель: 1
130-00-20.00.011
1
39

Номер детали на чертеже:

39

Шайба

Заводской номер: 130-01-20.00.002 Количество на модель: 6
130-01-20.00.002
6
40

Номер детали на чертеже:

40

Лист гнутый

Заводской номер: 130-01-20.00.003 Количество на модель: 1
130-01-20.00.003
1
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 130-01-20.00.004 Количество на модель: 4
130-01-20.00.004
4
42

Номер детали на чертеже:

42

Шайба

Заводской номер: 130-01-20.00.005 Количество на модель: 8
130-01-20.00.005
8
45

Номер детали на чертеже:

45

Болт

Заводской номер: ГОСТ7798-70 Количество на модель: 2
ГОСТ7798-70
2
50

Номер детали на чертеже:

50

Винт

Заводской номер: ГОСТ11738-84 Количество на модель: 4
ГОСТ11738-84
4
52

Номер детали на чертеже:

52

Гайка

Заводской номер: ГОСТ5915-70 Количество на модель: 8
ГОСТ5915-70
8
54

Номер детали на чертеже:

54

Гайка М24-7Н.109.40x.016

Заводской номер: ГОСТ15524-70 Количество на модель: 4
ГОСТ15524-70
4
56

Номер детали на чертеже:

56

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель: 4
ГОСТ6402-70
4
60

Номер детали на чертеже:

60

Шайба

Заводской номер: ГОСТ6958-78 Количество на модель: 2
ГОСТ6958-78
2
62

Номер детали на чертеже:

62

Шайба 16.65Г.016

Заводской номер: ГОСТ10463-81 Количество на модель: 2
ГОСТ10463-81
2
63

Номер детали на чертеже:

63

Шайба

Заводской номер: ГОСТ11371-78 Количество на модель: 4
ГОСТ11371-78
4
