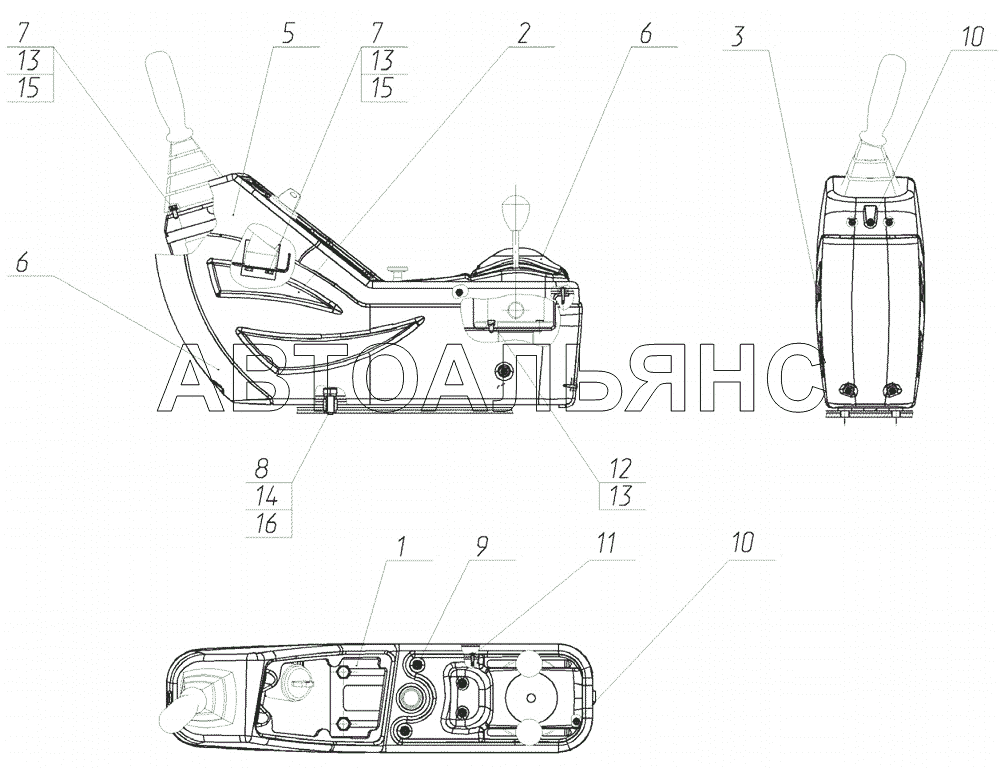

Установка пульта правого E240C. Каталог 2016г.

Управление экскаватором (Tier 2) E240C Установка пульта левого E240C

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Каркас пульта правого

Заводской номер: 125-07-25.00.550-01 Количество на модель: 1
125-07-25.00.550-01
1
2

Номер детали на чертеже:

2

Панель левая

Заводской номер: 125-07-25.00.501 Количество на модель: 1
125-07-25.00.501
1
3

Номер детали на чертеже:

3

Панель правая

Заводской номер: 125-07-25.00.502 Количество на модель: 1
125-07-25.00.502
1
4

Номер детали на чертеже:

4

Кожух лицевой

Заводской номер: 125-07-25.00.503 Количество на модель: 1
125-07-25.00.503
1
5

Номер детали на чертеже:

5

Кожух верхний

Заводской номер: 125-07-25.00.504 Количество на модель: 1
125-07-25.00.504
1
6

Номер детали на чертеже:

6

Кожух блока управления ПСМ

Заводской номер: 125-07-25.00.505 Количество на модель: 1
125-07-25.00.505
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 02120000051 Количество на модель: 8
02120000051
8
8

Номер детали на чертеже:

8

Болт

Заводской номер: 02120000023 Количество на модель: 4
02120000023
4
9

Номер детали на чертеже:

9

Саморез

Заводской номер: 26950011740 Количество на модель: 13
26950011740
13
10

Номер детали на чертеже:

10

Саморез

Заводской номер: 26950011741 Количество на модель: 7
26950011741
7
11

Номер детали на чертеже:

11

Саморез

Заводской номер: 26950011742 Количество на модель: 2
26950011742
2
12

Номер детали на чертеже:

12

Винт

Заводской номер: 26950002373 Количество на модель: 4
26950002373
4
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 02120000634 Количество на модель: 10
02120000634
10
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 02120000627 Количество на модель: 4
02120000627
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 02120000624 Количество на модель: 4
02120000624
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 02120000620 Количество на модель: 4
02120000620
4
