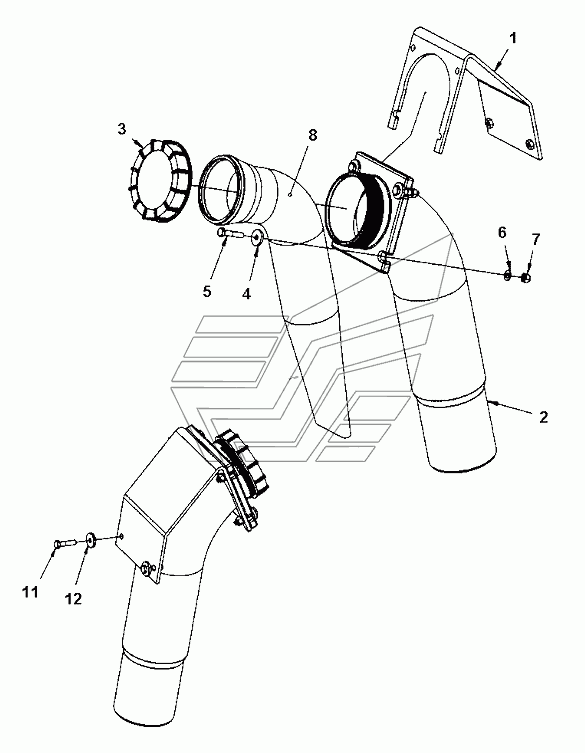

Filling pipe Dynapac CC5200. Каталог 2017г.

Locking device module Dynapac CC5200 Hitch module Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4700391626 Количество на модель: 1
4700391626
1
2

Номер детали на чертеже:

2

Filling pipe

Заводской номер: 4700390613 Количество на модель: 1
4700390613
1
3

Номер детали на чертеже:

3

Filler cap

Заводской номер: 4700920819 Количество на модель: 1
4700920819
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4700904734 Количество на модель: 4
4700904734
4
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4700500023 Количество на модель: 4
4700500023
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4700904229 Количество на модель: 4
4700904229
4
7

Номер детали на чертеже:

7

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 4
4700586003
4
8

Номер детали на чертеже:

8

Strainer

Заводской номер: 4700391444 Количество на модель: 1
4700391444
1
11

Номер детали на чертеже:

11

Hexagon head screw

Заводской номер: 4700500047 Количество на модель: 2
4700500047
2
