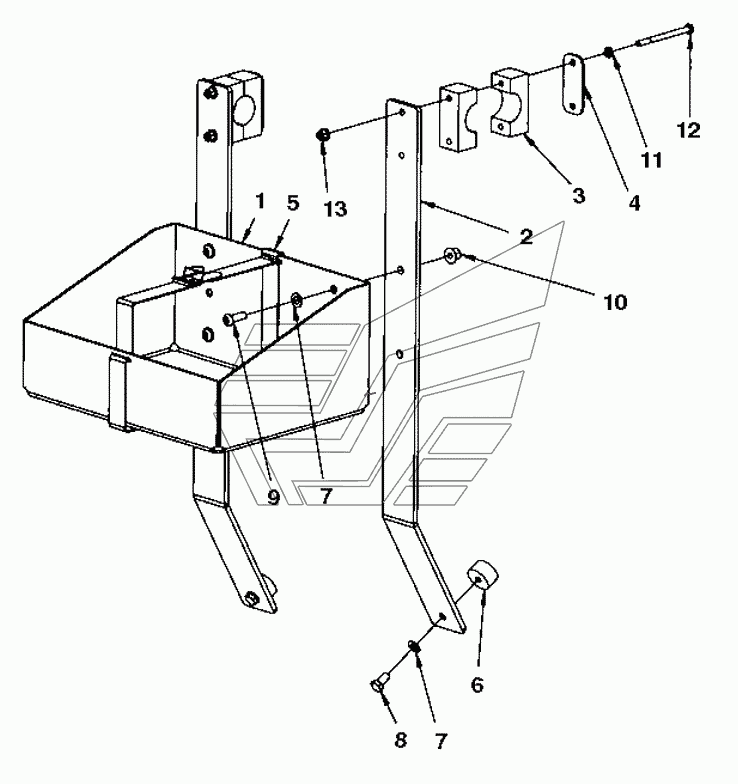

Lunch box module Dynapac CC5200. Каталог 2017г.

Hand rail Dynapac CC5200 Cab, asymmetric Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Box

Заводской номер: 4700377913 Количество на модель: 1
4700377913
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 4700394859 Количество на модель: 2
4700394859
2
3

Номер детали на чертеже:

3

Pipe clamp

Заводской номер: 4700904340 Количество на модель: 2
4700904340
2
4

Номер детали на чертеже:

4

Cover plate

Заводской номер: 4700924791 Количество на модель: 2
4700924791
2
5

Номер детали на чертеже:

5

Metal strapping

Заводской номер: 4700287643 Количество на модель: 1
4700287643
1
6

Номер детали на чертеже:

6

Shock absorber

Заводской номер: 4700450163 Количество на модель: 2
4700450163
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 4700904229 Количество на модель: 6
4700904229
6
8

Номер детали на чертеже:

8

Hex. screw

Заводской номер: 4700500019 Количество на модель: 2
4700500019
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 4700904654 Количество на модель: 4
4700904654
4
10

Номер детали на чертеже:

10

Lock nut

Заводской номер: 4700902286 Количество на модель: 4
4700902286
4
11

Номер детали на чертеже:

11

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 4
4700904228
4
12

Номер детали на чертеже:

12

Screw

Заводской номер: 4700500153 Количество на модель: 4
4700500153
4
13

Номер детали на чертеже:

13

Nut

Заводской номер: 4700902285 Количество на модель: 4
4700902285
4
