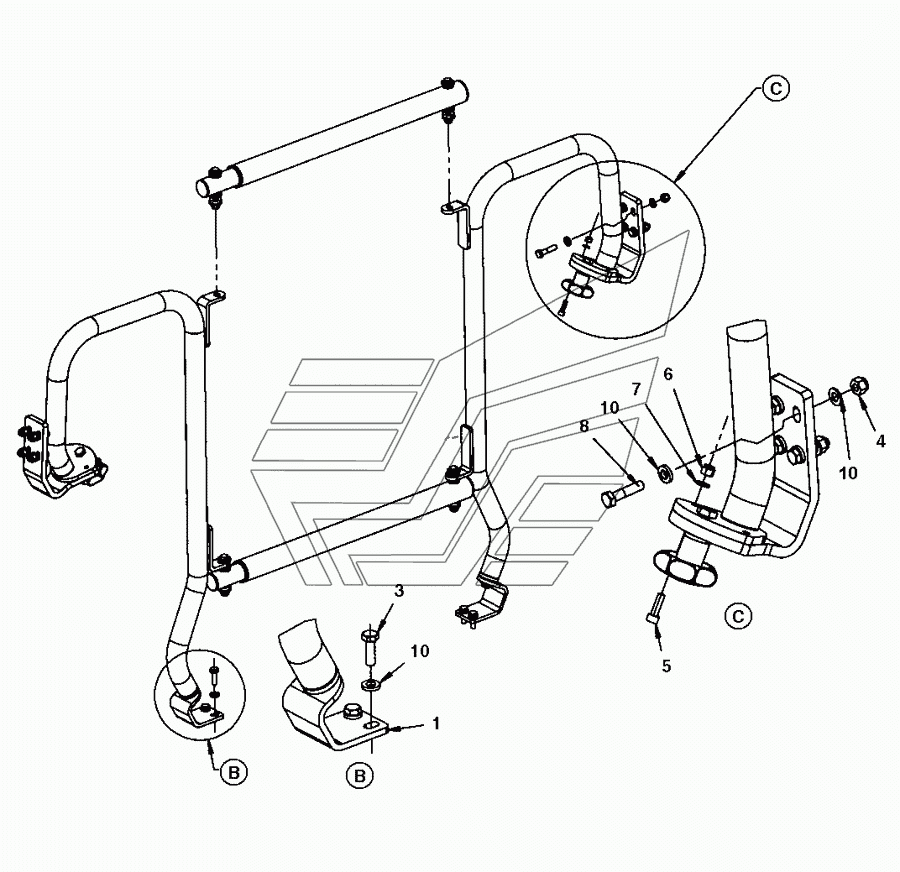

Hand rail, right Dynapac CC5200. Каталог 2017г.

Hand rail Dynapac CC5200 Hand rail Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
3
4
5
6
7
8
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hand rail

Заводской номер: Handrail Количество на модель: 1
Handrail
1
3

Номер детали на чертеже:

3

Hex. screw

Заводской номер: 4700500021 Количество на модель: 4
4700500021
4
4

Номер детали на чертеже:

4

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 8
4700586003
8
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 4700508025 Количество на модель: 2
4700508025
2
6

Номер детали на чертеже:

6

Lock nut

Заводской номер: 4700586002 Количество на модель: 2
4700586002
2
7

Номер детали на чертеже:

7

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 2
4700904228
2
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4700500023 Количество на модель: 8
4700500023
8
10

Номер детали на чертеже:

10

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 20
4700904556
20
11

Номер детали на чертеже:

11

Bracket

Заводской номер: 4700381936 Количество на модель:
4700381936
