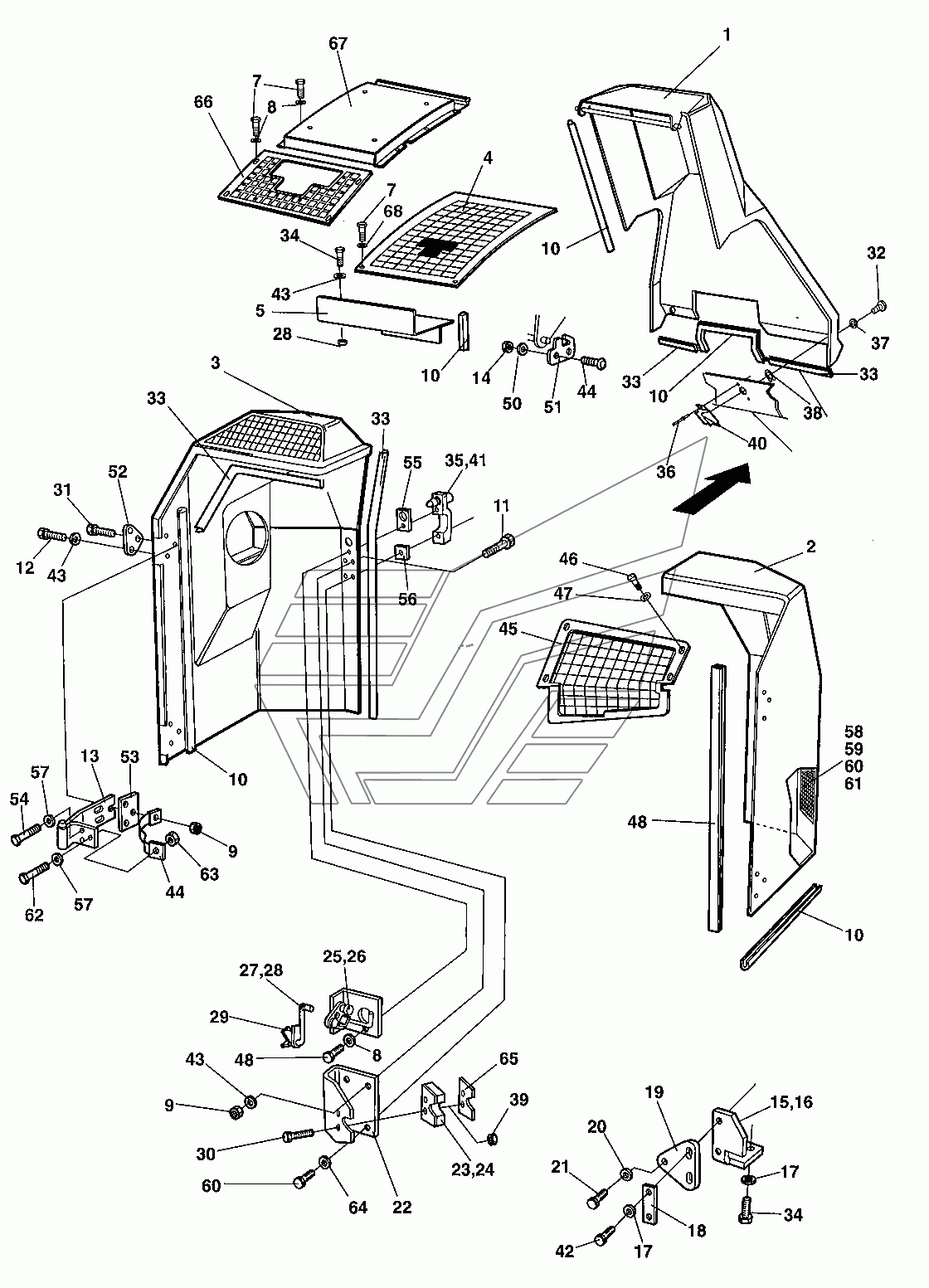

Structure Dynapac CC322. Каталог 2008г.

Articulated link Dynapac CC322 Noise suppression Left hood Dynapac CC322

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Engine hood w absorbent, cpl

Заводской номер: 945230 Количество на модель: 1
945230
1
37

Номер детали на чертеже:

37

Edge trim

Заводской номер: 904076 Количество на модель:
904076

Номер детали на чертеже:

Insulating washer

Заводской номер: 373476 Количество на модель: 4
373476
4

Номер детали на чертеже:

Screw

Заводской номер: 904209 Количество на модель: 4
904209
4

Номер детали на чертеже:

Absorbent

Заводской номер: 378849 Количество на модель: 1
378849
1

Номер детали на чертеже:

Screw

Заводской номер: 901767 Количество на модель: 6
901767
6

Номер детали на чертеже:

Grid

Заводской номер: 387087 Количество на модель: 1
387087
1

Номер детали на чертеже:

Engine hood, cpl

Заводской номер: 950279 Количество на модель: 1
950279
1

Номер детали на чертеже:

Center cover w absorbent, cpl

Заводской номер: 945231 Количество на модель: 1
945231
1

Номер детали на чертеже:

Engine hood w absorbent, cpl

Заводской номер: 945229 Количество на модель: 1
945229
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: 386994 Количество на модель: 1
386994
1
2

Номер детали на чертеже:

2

Engine hood, cpl

Заводской номер: 945227 Количество на модель: 1
945227
1
3

Номер детали на чертеже:

3

Engine hood, cpl

Заводской номер: 945228 Количество на модель: 1
945228
1
4

Номер детали на чертеже:

4

Grid

Заводской номер: 374495 Количество на модель: 1
374495
1
5

Номер детали на чертеже:

5

Cover plate

Заводской номер: 375252 Количество на модель: 1
375252
1
6

Номер детали на чертеже:

6

Edge trim

Заводской номер: 902166 Количество на модель:
902166
7

Номер детали на чертеже:

7

Hex. screw

Заводской номер: 500013 Количество на модель: 10
500013
10
8

Номер детали на чертеже:

8

Washer 6,4x12x1,5

Заводской номер: 904228 Количество на модель: 2
904228
2
9

Номер детали на чертеже:

9

Lock nut M8

Заводской номер: 586003 Количество на модель: 10
586003
10
11

Номер детали на чертеже:

11

Screw

Заводской номер: 902520 Количество на модель: 6
902520
6
12

Номер детали на чертеже:

12

Screw

Заводской номер: 500047 Количество на модель: 8
500047
8
13

Номер детали на чертеже:

13

Hinge

Заводской номер: 381675 Количество на модель: 4
381675
4
14

Номер детали на чертеже:

14

Lock nut M6

Заводской номер: 586002 Количество на модель: 4
586002
4
15

Номер детали на чертеже:

15

Bracket

Заводской номер: 372898 Количество на модель: 1
372898
1
16

Номер детали на чертеже:

16

Bracket

Заводской номер: 372894 Количество на модель: 1
372894
1
17

Номер детали на чертеже:

17

Washer 8,4x26x4

Заводской номер: 904734 Количество на модель: 8
904734
8
18

Номер детали на чертеже:

18

Bracket

Заводской номер: 371523 Количество на модель: 2
371523
2
19

Номер детали на чертеже:

19

Bracket

Заводской номер: 372893 Количество на модель: 2
372893
2
20

Номер детали на чертеже:

20

Lock pin

Заводской номер: 387487 Количество на модель: 2
387487
2
21

Номер детали на чертеже:

21

Washer 13x24x2

Заводской номер: 904231 Количество на модель: 2
904231
2
22

Номер детали на чертеже:

22

Bracket

Заводской номер: 371659 Количество на модель: 2
371659
2
23

Номер детали на чертеже:

23

Lock

Заводской номер: 371380 Количество на модель: 1
371380
1
24

Номер детали на чертеже:

24

Lock

Заводской номер: 371381 Количество на модель: 1
371381
1
25

Номер детали на чертеже:

25

Lock device

Заводской номер: 371449 Количество на модель: 1
371449
1
26

Номер детали на чертеже:

26

Lock device

Заводской номер: 371450 Количество на модель: 1
371450
1
27

Номер детали на чертеже:

27

Coupling link

Заводской номер: 371451 Количество на модель: 1
371451
1
28

Номер детали на чертеже:

28

Coupling link

Заводской номер: 371452 Количество на модель: 1
371452
1
29

Номер детали на чертеже:

29

Lock device

Заводской номер: 371569 Количество на модель: 2
371569
2
30

Номер детали на чертеже:

30

Screw

Заводской номер: 535053 Количество на модель: 4
535053
4
31

Номер детали на чертеже:

31

Screw

Заводской номер: 500024 Количество на модель: 4
500024
4
32

Номер детали на чертеже:

32

Trunnion

Заводской номер: 903340 Количество на модель: 2
903340
2
33

Номер детали на чертеже:

33

Edge trim

Заводской номер: 202057 Количество на модель:
202057
34

Номер детали на чертеже:

34

Screw

Заводской номер: 500053 Количество на модель: 8
500053
8
35

Номер детали на чертеже:

35

Key Marked 455

Заводской номер: 902866 Количество на модель: 1
902866
1
35

Номер детали на чертеже:

35

Grab handle

Заводской номер: 371389 Количество на модель: 1
371389
1
36

Номер детали на чертеже:

36

Rivet

Заводской номер: 923253 Количество на модель: 4
923253
4
37

Номер детали на чертеже:

37

Washer

Заводской номер: 903341 Количество на модель: 2
903341
2
38

Номер детали на чертеже:

38

Washer

Заводской номер: 903857 Количество на модель: 2
903857
2
39

Номер детали на чертеже:

39

Nut

Заводской номер: 902284 Количество на модель: 4
902284
4
40

Номер детали на чертеже:

40

Lock

Заводской номер: 903344 Количество на модель: 2
903344
2
41

Номер детали на чертеже:

41

Grab handle

Заводской номер: 371390 Количество на модель: 1
371390
1
42

Номер детали на чертеже:

42

Screw

Заводской номер: 500021 Количество на модель: 4
500021
4
43

Номер детали на чертеже:

43

Washer 8,4x16x1,5

Заводской номер: 904229 Количество на модель: 20
904229
20
44

Номер детали на чертеже:

44

Metal strapping

Заводской номер: 373422 Количество на модель: 4
373422
4
45

Номер детали на чертеже:

45

Grid

Заводской номер: 380162 Количество на модель: 1
380162
1
46

Номер детали на чертеже:

46

Screw

Заводской номер: 500012 Количество на модель: 4
500012
4
47

Номер детали на чертеже:

47

Washer

Заводской номер: 904735 Количество на модель: 4
904735
4
48

Номер детали на чертеже:

48

Edge trim

Заводской номер: 287724 Количество на модель:
287724
49

Номер детали на чертеже:

49

Bolt

Заводской номер: 903856 Количество на модель: 4
903856
4
51

Номер детали на чертеже:

51

Cover holder

Заводской номер: 372126 Количество на модель: 2
372126
2
52

Номер детали на чертеже:

52

Washer

Заводской номер: 372675 Количество на модель: 4
372675
4
53

Номер детали на чертеже:

53

Bracket

Заводской номер: 372566 Количество на модель: 4
372566
4
55

Номер детали на чертеже:

55

Rubber gasket

Заводской номер: 903937 Количество на модель: 2
903937
2
56

Номер детали на чертеже:

56

Rubber gasket

Заводской номер: 903936 Количество на модель: 2
903936
2
57

Номер детали на чертеже:

57

Washer 8,4x16x3,0

Заводской номер: 904556 Количество на модель: 12
904556
12
58

Номер детали на чертеже:

58

Grid

Заводской номер: 374496 Количество на модель: 1
374496
1
60

Номер детали на чертеже:

60

Screw

Заводской номер: 500075 Количество на модель: 10
500075
10
62

Номер детали на чертеже:

62

Screw

Заводской номер: 500022 Количество на модель: 4
500022
4
63

Номер детали на чертеже:

63

Nut

Заводской номер: 570005 Количество на модель: 4
570005
4
64

Номер детали на чертеже:

64

Washer 6,7x14x1,5

Заводской номер: 904639 Количество на модель: 2
904639
2
65

Номер детали на чертеже:

65

Guide

Заводской номер: 388026 Количество на модель: 2
388026
2
66

Номер детали на чертеже:

66

Grid

Заводской номер: 379509 Количество на модель: 1
379509
1
67

Номер детали на чертеже:

67

Exhaust hood, cpl

Заводской номер: 378973 Количество на модель: 1
378973
1
68

Номер детали на чертеже:

68

Washer 6,4x18x1,6

Заводской номер: 928381 Количество на модель: 10
928381
10
