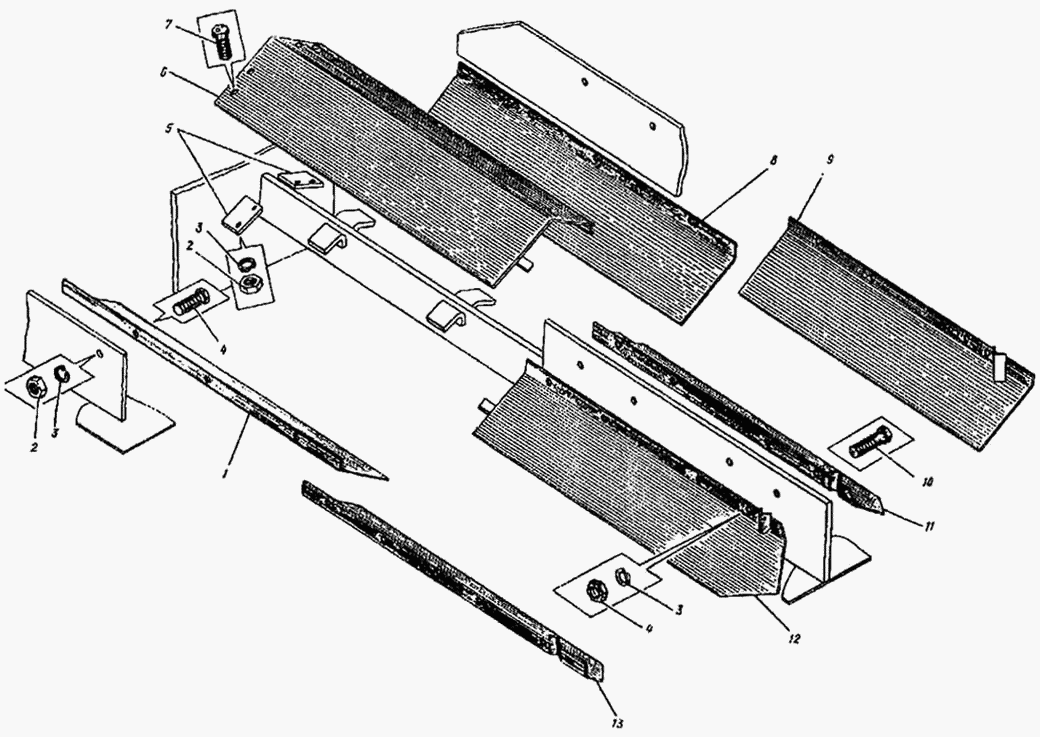

Установка ограждений цепей питателя ДС-143.01.18.000 ДС-143А. Каталог 1991г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ограждений цепей питателя

Заводской номер: ДС-143.01.18.000 Количество на модель:
ДС-143.01.18.000
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: ДС-143.01.18.020 Количество на модель: 1
ДС-143.01.18.020
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: М12 5915 Количество на модель: 22
М12 5915
22
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 12.65Г 6402 Количество на модель: 26
12.65Г 6402
26
4

Номер детали на чертеже:

4

Болт

Заводской номер: М12Х35 7796 Количество на модель: 14
М12Х35 7796
14
5

Номер детали на чертеже:

5

Планка

Заводской номер: Д699-0120-09 Количество на модель: 2
Д699-0120-09
2
6

Номер детали на чертеже:

6

Ограждение среднее

Заводской номер: ДС-143.01.18.030 Количество на модель: 1
ДС-143.01.18.030
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: М12Х30 7796 Количество на модель: 4
М12Х30 7796
4
8

Номер детали на чертеже:

8

Ограждение

Заводской номер: ДС-143.01.18.020-01 Количество на модель: 1
ДС-143.01.18.020-01
1
9

Номер детали на чертеже:

9

Ограждение

Заводской номер: ДС-143.01.18.040-01 Количество на модель: 1
ДС-143.01.18.040-01
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: М12Х45 7796 Количество на модель: 4
М12Х45 7796
4
11

Номер детали на чертеже:

11

Ограждение

Заводской номер: ДС-143.01.18.010-01 Количество на модель: 1
ДС-143.01.18.010-01
1
12

Номер детали на чертеже:

12

Ограждение

Заводской номер: ДС-143.01.18.010 Количество на модель: 1
ДС-143.01.18.010
1
13

Номер детали на чертеже:

13

Ограждение

Заводской номер: ДС-143.01.18.040 Количество на модель: 1
ДС-143.01.18.040
1
