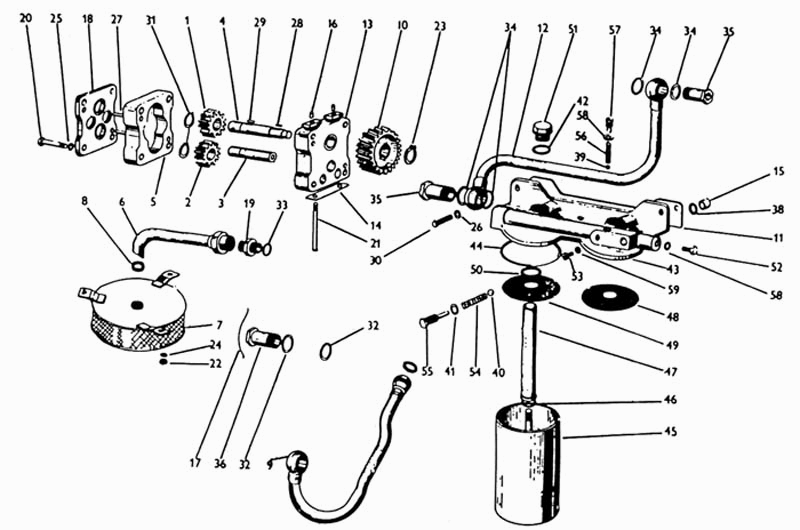

Система смазки УНС-061

Водяной насос УНС-061 Масляный фильтр полнопоточный УНС-061

Вид отображения:

Детали справа

По ширине экрана

95 0705

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Двухступенчатый топливный фильтр

Заводской номер: 95 0705 Количество на модель: 1

95 0705

1

1

Номер детали на чертеже:

1

Насосное колесо ведущее

Заводской номер: 4001 0704 Количество на модель: 1

4001 0704

1

2

Номер детали на чертеже:

2

Насосное колесо ведомое

Заводской номер: 4001 0705 Количество на модель: 1

4001 0705

1

3

Номер детали на чертеже:

3

Цапфа насосного колеса

Заводской номер: 4001 0708 Количество на модель: 1

4001 0708

1

4

Номер детали на чертеже:

4

Вал насоса

Заводской номер: 4001 0713 Количество на модель: 1

4001 0713

1

5

Номер детали на чертеже:

5

Средняя часть корпуса масляного насоса

Заводской номер: 4001 0710 Количество на модель: 1

4001 0710

1

6

Номер детали на чертеже:

6

Трубка всасывающей коробки комплектная

Заводской номер: 5501 0714 Количество на модель: 1

5501 0714

1

7

Номер детали на чертеже:

7

Всасывающая коробка

Заводской номер: 6901 0746 Количество на модель: 1

6901 0746

1

8

Номер детали на чертеже:

8

Уплотнение

Заводской номер: 5501 0716 Количество на модель: 1

5501 0716

1

9

Номер детали на чертеже:

9

Нагнетательная трубка комплектная

Заводской номер: 4701 0730 Количество на модель: 1

4701 0730

1

10

Номер детали на чертеже:

10

Колесо привода масляного насоса

Заводской номер: 95 0702 Количество на модель: 1

95 0702

1

11

Номер детали на чертеже:

11

Уплотнение маслоочистителя

Заводской номер: 95 0706 Количество на модель: 1

95 0706

1

12

Номер детали на чертеже:

12

Трубка маслоочистителя комплектная

Заводской номер: 95 0707 Количество на модель: 1

95 0707

1

13

Номер детали на чертеже:

13

Передняя часть корпуса насоса

Заводской номер: 95 0708 Количество на модель: 1

95 0708

1

14

Номер детали на чертеже:

14

Подкладка

Заводской номер: 95 0710 Количество на модель: 1

95 0710

1

15

Номер детали на чертеже:

15

Уплотнительная трубка маслоочистителя

Заводской номер: 95 0711 Количество на модель: 1

95 0711

1

16

Номер детали на чертеже:

16

Центровочная трубка масляного насоса

Заводской номер: 95 0712 Количество на модель: 2

95 0712

2

17

Номер детали на чертеже:

17

Фиксирующая проволока

Заводской номер: 95 0713 Количество на модель: 1

95 0713

1

18

Номер детали на чертеже:

18

Крышка корпуса масляного насоса

Заводской номер: 95 0714 Количество на модель: 1

95 0714

1

19

Номер детали на чертеже:

19

Штуцер

Заводской номер: 95 0715 Количество на модель: 1

95 0715

1

20

Номер детали на чертеже:

20

Винт М8х50

Заводской номер: 99 0156 Количество на модель: 4

99 0156

4

21

Номер детали на чертеже:

21

Винт М10х130

Заводской номер: 99 0194 Количество на модель: 2

99 0194

2

22

Номер детали на чертеже:

22

Гайка М8

Заводской номер: 99 3610 Количество на модель: 1

99 3610

1

23

Номер детали на чертеже:

23

Стопорное кольцо 12

Заводской номер: 97 0221 Количество на модель: 1

97 0221

1

24

Номер детали на чертеже:

24

Шайба 8,4

Заводской номер: 99 4636 Количество на модель: 1

99 4636

1

25

Номер детали на чертеже:

25

Шайба 8,4

Заводской номер: 99 4706 Количество на модель: 4

99 4706

4

26

Номер детали на чертеже:

26

Шайба 10,2

Заводской номер: 99 4807 Количество на модель: 3

99 4807

3

27

Номер детали на чертеже:

27

Штифт 6m6х45

Заводской номер: 99 6360 Количество на модель: 2

99 6360

2

28

Номер детали на чертеже:

28

Шпонка 4h9х4х12

Заводской номер: 99 7842 Количество на модель: 1

99 7842

1

29

Номер детали на чертеже:

29

Шпонка 4h9х4х20

Заводской номер: 99 7846 Количество на модель: 1

99 7846

1

30

Номер детали на чертеже:

30

Болт М10х22

Заводской номер: 99 9028 Количество на модель: 3

99 9028

3

31

Номер детали на чертеже:

31

Предохранительное кольцо 14

Заводской номер: 97 0223 Количество на модель: 2

97 0223

2

32

Номер детали на чертеже:

32

Уплотнительное кольцо 22х18

Заводской номер: 97 4389 Количество на модель: 1

97 4389

1

33

Номер детали на чертеже:

33

Уплотнительное кольцо 26х32

Заводской номер: 97 2151 Количество на модель: 1

97 2151

1

34

Номер детали на чертеже:

34

Уплотнительное кольцо 18х24

Заводской номер: 97 2185 Количество на модель: 4

97 2185

4

35

Номер детали на чертеже:

35

Винт 13

Заводской номер: 97 2473 Количество на модель: 2

97 2473

2

36

Номер детали на чертеже:

36

Винт 13

Заводской номер: 97 2480 Количество на модель: 1

97 2480

1

37

Номер детали на чертеже:

37

Штуцер 13

Заводской номер: 97 2495 Количество на модель: 1

97 2495

1

38

Номер детали на чертеже:

38

Кольцо 6х12

Заводской номер: 97 4247 Количество на модель: 1

97 4247

1

39

Номер детали на чертеже:

39

Шарик S/16"

Заводской номер: 97 0335 Количество на модель: 1

97 0335

1

40

Номер детали на чертеже:

40

"Шарик 1/2"""

Заводской номер: 97 0943 Количество на модель: 1

97 0943

1

41

Номер детали на чертеже:

41

Уплотнительное кольцо 16х20

Заводской номер: 97 2196 Количество на модель: 1

97 2196

1

42

Номер детали на чертеже:

42

Уплотнительное кольцо 20х26

Заводской номер: 97 2197 Количество на модель: 2

97 2197

2

43

Номер детали на чертеже:

43

Крышка маслоочистителя

Заводской номер: 93 1101 Количество на модель: 1

93 1101

1

44

Номер детали на чертеже:

44

Уплотнительное кольцо

Заводской номер: 93 1102 Количество на модель: 2

93 1102

2

45

Номер детали на чертеже:

45

Колба

Заводской номер: 93 1103 Количество на модель: 2

93 1103

2

46

Номер детали на чертеже:

46

Уплотнительное кольцо

Заводской номер: 93 1105 Количество на модель: 2

93 1105

2

47

Номер детали на чертеже:

47

Отводная трубка

Заводской номер: 93 1106 Количество на модель: 2

93 1106

2

48

Номер детали на чертеже:

48

Фильтр 1 - полнопоточный

Заводской номер: 93 1107 Количество на модель: 12

93 1107

12

49

Номер детали на чертеже:

49

Фильтр 2 - обводный

Заводской номер: 93 1108 Количество на модель: 12

93 1108

12

50

Номер детали на чертеже:

50

Кольцо уплотнительное

Заводской номер: 93 1109 Количество на модель: 2

93 1109

2

51

Номер детали на чертеже:

51

Гайка

Заводской номер: 93 1110 Количество на модель: 2

93 1110

2

52

Номер детали на чертеже:

52

Пробка М12х1,5 Sр3

Заводской номер: 93 1112 Количество на модель: 1

93 1112

1

53

Номер детали на чертеже:

53

Пробка М14х1,5 Sр3

Заводской номер: 93 1113 Количество на модель: 1

93 1113

1

54

Номер детали на чертеже:

54

Пружина

Заводской номер: 93 1114 Количество на модель: 1

93 1114

1

55

Номер детали на чертеже:

55

Винт

Заводской номер: 93 1115 Количество на модель: 1

93 1115

1

56

Номер детали на чертеже:

56

Пружина

Заводской номер: 93 1116 Количество на модель: 1

93 1116

1

57

Номер детали на чертеже:

57

Винт

Заводской номер: 93 1117 Количество на модель: 1

93 1117

1

58

Номер детали на чертеже:

58

Уолотнительное кольцо 12х16

Заводской номер: 97 2182 Количество на модель: 2

97 2182

2

59

Номер детали на чертеже:

59

Кольцо уплотнительное 14х18

Заводской номер: 97 2179 Количество на модель: 1

97 2179

1
