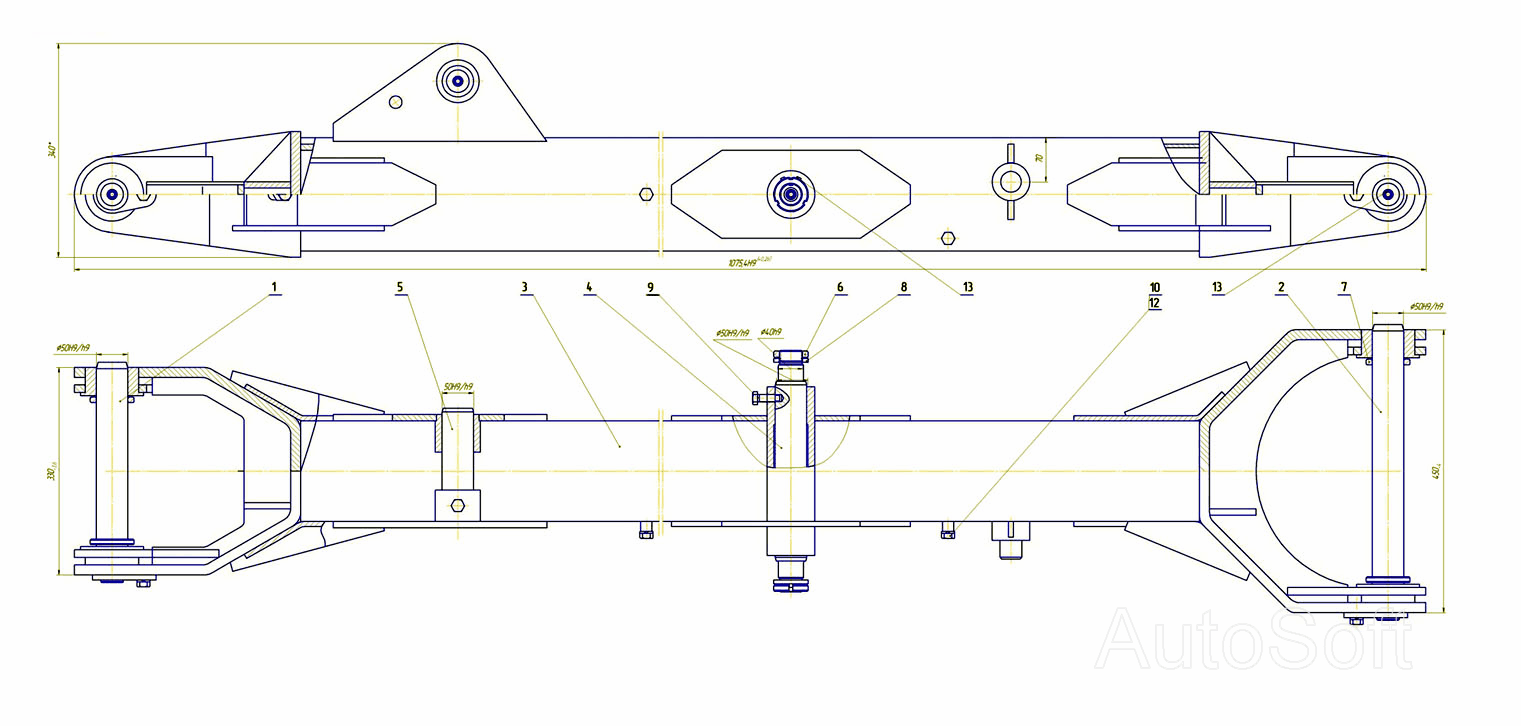

Стрела ЭО-2621. Каталог 2009г.

Колонка ЭО-2621 Рукоять ЭО-2621

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Палец

Заводской номер: 0103-020 Количество на модель: 1
0103-020
1
2

Номер детали на чертеже:

2

Палец

Заводской номер: 0103-030 Количество на модель: 1
0103-030
1
3

Номер детали на чертеже:

3

Мет. конструкция стрелы

Заводской номер: 0103-100 Количество на модель: 1
0103-100
1
4

Номер детали на чертеже:

4

Палец

Заводской номер: 0103-001 Количество на модель: 1
0103-001
1
5

Номер детали на чертеже:

5

Палец

Заводской номер: 0103-002 Количество на модель: 1
0103-002
1
6

Номер детали на чертеже:

6

Гайка специальная

Заводской номер: 0103-003 Количество на модель: 2
0103-003
2
7

Номер детали на чертеже:

7

Шайба установочная

Заводской номер: 0103-004 Количество на модель: 4
0103-004
4
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 0103-005 Количество на модель: 2
0103-005
2
9

Номер детали на чертеже:

9

Болт с доработкой

Заводской номер: 0103-006 Количество на модель: 2
0103-006
2
10

Номер детали на чертеже:

10

Болт М12-6gх30.58.019

Заводской номер: ГОСТ 7797-70 Количество на модель: 4
ГОСТ 7797-70
4
11

Номер детали на чертеже:

11

Масленка 1.2.Ц6

Заводской номер: ГОСТ 19853-74 Количество на модель: 7
ГОСТ 19853-74
7
12

Номер детали на чертеже:

12

Шайба 20.65Г.019

Заводской номер: ГОСТ 6402-70 Количество на модель: 4
ГОСТ 6402-70
4
13

Номер детали на чертеже:

13

Шайба Н36.01.10.019

Заводской номер: ГОСТ 11872-89 Количество на модель: 2
ГОСТ 11872-89
2
