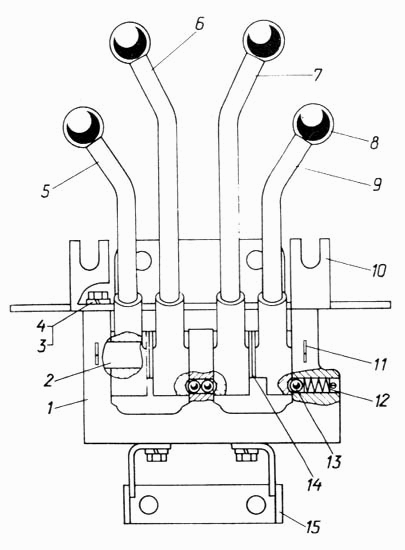

Блок управления дизелем с пусковым двигателем Т-170М-01

Управление топливным насосом дизеля. Механизм пуска пускового двигателя электростартером Т-170М-01 Управление дизелем (с пусковым двигателем) Т-170М-01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Блок управления

Заводской номер: 51-74-128СП Количество на модель: 1
51-74-128СП
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 51-74-85 Количество на модель: 1
51-74-85
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: 700-47-2104 Количество на модель: 1
700-47-2104
1
3

Номер детали на чертеже:

3

Шайба 10 ОТ 65Г 09

Заводской номер: Шайба 10 ОТ 65Г 09 Количество на модель: 4
Шайба 10 ОТ 65Г 09
4
4

Номер детали на чертеже:

4

Болт М10х20.58.019

Заводской номер: Болт М10х20.58.019 Количество на модель: 4
Болт М10х20.58.019
4
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: 51-74-163СП Количество на модель: 1
51-74-163СП
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 51-74-164СП Количество на модель: 1
51-74-164СП
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: 51-74-162СП Количество на модель: 1
51-74-162СП
1
8

Номер детали на чертеже:

8

Ручка 409474.001-03Т

Заводской номер: Ручка 409474.001-03Т Количество на модель: 4
Ручка 409474.001-03Т
4
8

Номер детали на чертеже:

8

Ручка 409474.001-03

Заводской номер: Ручка 409474.001-03 Количество на модель: 4
Ручка 409474.001-03
4
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: 51-74-161СП Количество на модель: 1
51-74-161СП
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 51-74-129СП Количество на модель: 1
51-74-129СП
1
11

Номер детали на чертеже:

11

Шплинт 4х50

Заводской номер: Шплинт 4х50 Количество на модель: 3
Шплинт 4х50
3
12

Номер детали на чертеже:

12

Пружина

Заводской номер: 38506 Количество на модель: 1
38506
1
13

Номер детали на чертеже:

13

Шарик Б 10-200 ГОСТ 3722-81

Заводской номер: Шарик Б 10-200 ГОСТ 3722-81 Количество на модель: 3
Шарик Б 10-200 ГОСТ 3722-81
3
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 18-74-122 Количество на модель: 12
18-74-122
12
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 51-74-187СП Количество на модель: 1
51-74-187СП
1
