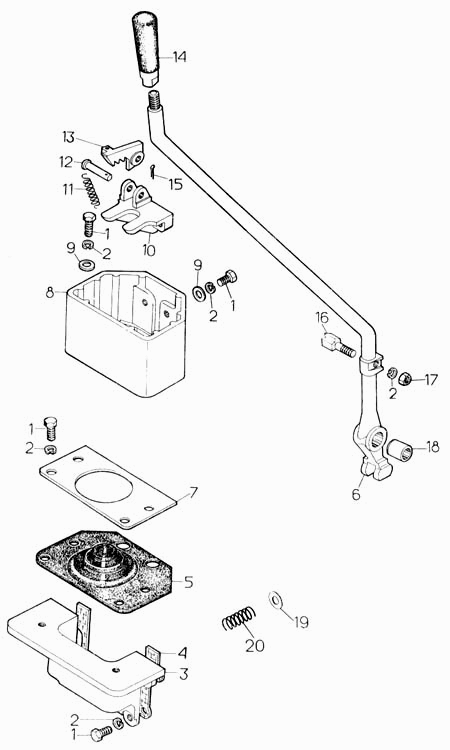

Механизм управления поворотом (продолжение) Т-170М-01

Механизм управления поворотом Т-170М-01 Гидравлическая система управления трактором Т-170М-01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8х20.58.019

Заводской номер: Болт М8х20.58.019 Количество на модель: 6
Болт М8х20.58.019
6
2

Номер детали на чертеже:

2

Шайба 8Т 65Г 09

Заводской номер: Шайба 8Т 65Г 09 Количество на модель: 7
Шайба 8Т 65Г 09
7
3

Номер детали на чертеже:

3

Кожух

Заводской номер: 24-13-6 Количество на модель: 1
24-13-6
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 700-40-3115 Количество на модель: 1
700-40-3115
1
5

Номер детали на чертеже:

5

Чехол

Заводской номер: 700-40-7238 Количество на модель: 1
700-40-7238
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 24-13-101-СП Количество на модель: 1
24-13-101-СП
1
7

Номер детали на чертеже:

7

Рамка

Заводской номер: 50-13-37 Количество на модель: 1
50-13-37
1
8

Номер детали на чертеже:

8

Кожух

Заводской номер: 50-13-124 Количество на модель: 1
50-13-124
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 31386 Количество на модель: 1
31386
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 64-13-21 Количество на модель: 1
64-13-21
1
11

Номер детали на чертеже:

11

Пружина

Заводской номер: 700-38-2089 Количество на модель: 1
700-38-2089
1
12

Номер детали на чертеже:

12

Палец

Заводской номер: 35-13-20 Количество на модель: 1
35-13-20
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 24-13-8 Количество на модель: 1
24-13-8
1
14

Номер детали на чертеже:

14

Рукоятка

Заводской номер: 15202-СП Количество на модель: 1
15202-СП
1
15

Номер детали на чертеже:

15

Шплинт 2х14

Заводской номер: Шплинт 2х14 Количество на модель: 1
Шплинт 2х14
1
16

Номер детали на чертеже:

16

Зуб

Заводской номер: 35-13-15 Количество на модель: 1
35-13-15
1
17

Номер детали на чертеже:

17

Гайка М8.6.019

Заводской номер: Гайка М8.6.019 Количество на модель: 1
Гайка М8.6.019
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 35-13-18 Количество на модель: 1
35-13-18
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 3121 Количество на модель: 1
3121
1
20

Номер детали на чертеже:

20

Пружина

Заводской номер: 38346 Количество на модель: 1
38346
1
