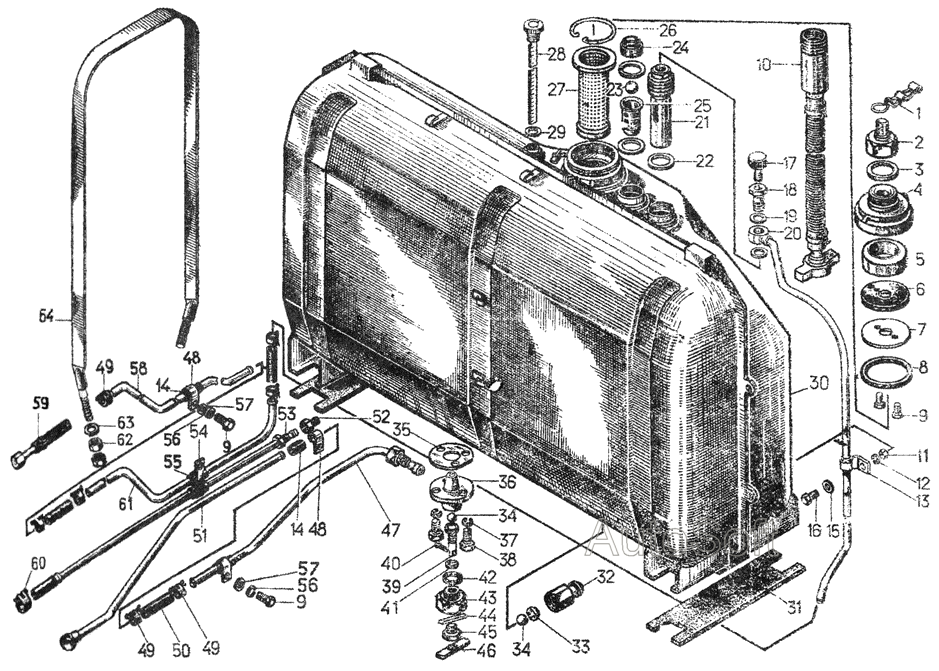

Установка топливного бака 18-25-5СП Т-130. Каталог 1990г.

Корпус редуктора пускового агрегата с деталями из комплекта 700.12.010.10 Т-130 Регулятор дизеля Т-130

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бак топливный

Заводской номер: 24-25-124СП Количество на модель: 1
24-25-124СП
1

Номер детали на чертеже:

Краник

Заводской номер: 25948СП Количество на модель: 1
25948СП
1

Номер детали на чертеже:

Крышка бака

Заводской номер: 25728СП Количество на модель: 1
25728СП
1

Номер детали на чертеже:

Кран

Заводской номер: 411070СП Количество на модель: 1
411070СП
1
1

Номер детали на чертеже:

1

Крючок

Заводской номер: 25494 Количество на модель: 1
25494
1
2

Номер детали на чертеже:

2

Пробка

Заводской номер: 25633 Количество на модель: 1
25633
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 700-40-260-27 Количество на модель: 1
700-40-260-27
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: 25729 Количество на модель: 1
25729
1
5

Номер детали на чертеже:

5

Набивка

Заводской номер: 21-25-20 Количество на модель: 1
21-25-20
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 25614 Количество на модель: 1
25614
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 25613 Количество на модель: 1
25613
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 46552 Количество на модель: 1
46552
1
9

Номер детали на чертеже:

9

Болт М8х16.46.019

Заводской номер: Болт М8х16.46.019 Количество на модель: 1
Болт М8х16.46.019
1
10

Номер детали на чертеже:

10

Шланг заправочный

Заводской номер: 50-25-112СП Количество на модель: 1
50-25-112СП
1
11

Номер детали на чертеже:

11

Гайка М6.6.019

Заводской номер: Гайка М6.6.019 Количество на модель: 2
Гайка М6.6.019
2
12

Номер детали на чертеже:

12

Шайба 6Т.65Г.06

Заводской номер: Шайба 6Т.65Г.06 Количество на модель: 2
Шайба 6Т.65Г.06
2
13

Номер детали на чертеже:

13

Скоба

Заводской номер: 41627 Количество на модель: 2
41627
2
14

Номер детали на чертеже:

14

Трубка

Заводской номер: 25635 Количество на модель: 7
25635
7
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 31436 Количество на модель: 2
31436
2
16

Номер детали на чертеже:

16

Болт М6х16.46.019

Заводской номер: Болт М6х16.46.019 Количество на модель: 2
Болт М6х16.46.019
2
17

Номер детали на чертеже:

17

Пробка

Заводской номер: 50-25-3 Количество на модель: 1
50-25-3
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 25775 Количество на модель: 1
25775
1
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 700-40-260-12 Количество на модель: 2
700-40-260-12
2
20

Номер детали на чертеже:

20

Трубка

Заводской номер: 24-25-104СП Количество на модель: 1
24-25-104СП
1
21

Номер детали на чертеже:

21

Поплавок

Заводской номер: 21-25-131СП Количество на модель: 1
21-25-131СП
1
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 25713 Количество на модель: 1
25713
1
23

Номер детали на чертеже:

23

Поплавок

Заводской номер: 25927 Количество на модель: 1
25927
1
24

Номер детали на чертеже:

24

Гайка

Заводской номер: 25739СП Количество на модель: 1
25739СП
1
25

Номер детали на чертеже:

25

Колпачок

Заводской номер: 25691 Количество на модель: 1
25691
1
26

Номер детали на чертеже:

26

Кольцо

Заводской номер: 25445 Количество на модель: 1
25445
1
27

Номер детали на чертеже:

27

Фильтр

Заводской номер: 25439СП Количество на модель: 1
25439СП
1
28

Номер детали на чертеже:

28

Линейка топливомерная

Заводской номер: 24-25-105СП Количество на модель: 1
24-25-105СП
1
29

Номер детали на чертеже:

29

Прокладка

Заводской номер: 700-40-260-09 Количество на модель: 1
700-40-260-09
1
30

Номер детали на чертеже:

30

Бак

Заводской номер: 50-25-106СП Количество на модель: 1
50-25-106СП
1
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 700-40-4417 Количество на модель: 2
700-40-4417
2
32

Номер детали на чертеже:

32

Штуцер

Заводской номер: 41819 Количество на модель: 1
41819
1
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 41820 Количество на модель: 1
41820
1
34

Номер детали на чертеже:

34

Шарик БIV 16 мм Н

Заводской номер: Шарик БIV 16 мм Н Количество на модель: 1
Шарик БIV 16 мм Н
1
35

Номер детали на чертеже:

35

Прокладка

Заводской номер: 401159 Количество на модель: 1
401159
1
36

Номер детали на чертеже:

36

Корпус краника

Заводской номер: 25947 Количество на модель: 1
25947
1
37

Номер детали на чертеже:

37

Шайба 10.ОТ.65Г.06

Заводской номер: Шайба 10.ОТ.65Г.06 Количество на модель: 3
Шайба 10.ОТ.65Г.06
3
38

Номер детали на чертеже:

38

Болт М10х22.46.019

Заводской номер: Болт М10х22.46.019 Количество на модель: 3
Болт М10х22.46.019
3
39

Номер детали на чертеже:

39

Упор

Заводской номер: 411067 Количество на модель: 1
411067
1
40

Номер детали на чертеже:

40

Шплинт 3,2x18

Заводской номер: Шплинт 3,2x18 Количество на модель: 1
Шплинт 3,2x18
1
41

Номер детали на чертеже:

41

Прокладка

Заводской номер: 411014 Количество на модель: 1
411014
1
42

Номер детали на чертеже:

42

Прокладка

Заводской номер: 700-40-260-17 Количество на модель: 1
700-40-260-17
1
43

Номер детали на чертеже:

43

Штуцер

Заводской номер: 411065 Количество на модель: 1
411065
1
44

Номер детали на чертеже:

44

Набивка

Заводской номер: 46740 Количество на модель: 1
46740
1
45

Номер детали на чертеже:

45

Штуцер

Заводской номер: 411066 Количество на модель: 1
411066
1
46

Номер детали на чертеже:

46

Ручка

Заводской номер: 41828 Количество на модель: 1
41828
1
47

Номер детали на чертеже:

47

Труба

Заводской номер: 24-25-130СП Количество на модель: 1
24-25-130СП
1
48

Номер детали на чертеже:

48

Хомутик

Заводской номер: 18-25-46 Количество на модель: 3
18-25-46
3
49

Номер детали на чертеже:

49

Хомут 22

Заводской номер: Хомут 22 Количество на модель: 7
Хомут 22
7
50

Номер детали на чертеже:

50

Шланг

Заводской номер: 700-40-3434 Количество на модель: 3
700-40-3434
3
51

Номер детали на чертеже:

51

Труба

Заводской номер: 24-25-129СП Количество на модель: 1
24-25-129СП
1
52

Номер детали на чертеже:

52

Ниппель

Заводской номер: 25567 Количество на модель: 1
25567
1
53

Номер детали на чертеже:

53

Труба

Заводской номер: 24-25-127СП Количество на модель: 1
24-25-127СП
1
54

Номер детали на чертеже:

54

Хомут

Заводской номер: 13-25-39 Количество на модель: 2
13-25-39
2
55

Номер детали на чертеже:

55

Прокладка

Заводской номер: 700-40-2973 Количество на модель: 2
700-40-2973
2
56

Номер детали на чертеже:

56

Шайба 8Т.65Г.06

Заводской номер: Шайба 8Т.65Г.06 Количество на модель: 5
Шайба 8Т.65Г.06
5
57

Номер детали на чертеже:

57

Шайба

Заводской номер: 31386 Количество на модель: 3
31386
3
58

Номер детали на чертеже:

58

Труба

Заводской номер: 50-25-4 Количество на модель: 1
50-25-4
1
59

Номер детали на чертеже:

59

Трубка

Заводской номер: 50-25-105СП Количество на модель: 1
50-25-105СП
1
60

Номер детали на чертеже:

60

Хомут

Заводской номер: 700-41-cб2963 Количество на модель: 1
700-41-cб2963
1
61

Номер детали на чертеже:

61

Труба

Заводской номер: 24-25-15 Количество на модель: 1
24-25-15
1
62

Номер детали на чертеже:

62

Гайка

Заводской номер: 3013 Количество на модель: 8
3013
8
63

Номер детали на чертеже:

63

Шайба

Заводской номер: 31477 Количество на модель: 4
31477
4
64

Номер детали на чертеже:

64

Лента

Заводской номер: 24-25-115СП Количество на модель: 2
24-25-115СП
2
