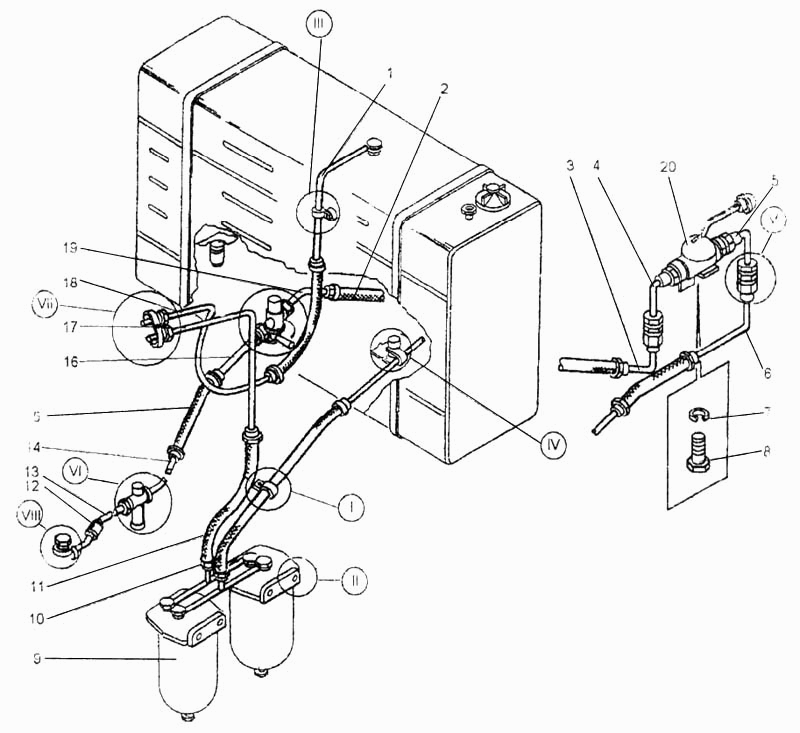

Топливная система ДЗ-98В. Каталог 2003г.

Установка крыльев ДЗ-98В Топливная система ДЗ-98В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
8
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: ДЗ-98В.31.00.130 Количество на модель: 1
ДЗ-98В.31.00.130
1
2

Номер детали на чертеже:

2

Рукав 16х25-15 I=350 ± 10 мм

Заводской номер: ДЗ-98В.31.00.039 Количество на модель: 2
ДЗ-98В.31.00.039
2
3

Номер детали на чертеже:

3

Труба

Заводской номер: ДЗ-98В.31.00 080-01 Количество на модель: 1
ДЗ-98В.31.00 080-01
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: ДЗ-98В.31.00.090 Количество на модель: 2
ДЗ-98В.31.00.090
2
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 067.34.11.066 Количество на модель: 2
067.34.11.066
2
6

Номер детали на чертеже:

6

Труба

Заводской номер: ДЗ-98В.31.00.080-02 Количество на модель: 1
ДЗ-98В.31.00.080-02
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 6.65Г.019 6402 Количество на модель: 4
6.65Г.019 6402
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: М6-6gх20.58.019 7798 Количество на модель: 4
М6-6gх20.58.019 7798
4
8

Номер детали на чертеже:

8

Фильтр грубой очистки топлива

Заводской номер: 840.11.05010 Г4 Количество на модель: 2
840.11.05010 Г4
2
10

Номер детали на чертеже:

10

Трубка

Заводской номер: ДЗ-98В 31.00.170 Количество на модель: 2
ДЗ-98В 31.00.170
2
11

Номер детали на чертеже:

11

Рукав 16х25-15 I=1200 ± 10 мм

Заводской номер: ДЗ-98В.31.00.041 Количество на модель: 2
ДЗ-98В.31.00.041
2
12

Номер детали на чертеже:

12

Рукав 8х15,5-15 I=90 ± 10 мм

Заводской номер: ДЗ-98В.31.00.036 Количество на модель: 1
ДЗ-98В.31.00.036
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: ДЗ-98В.31.00.060 Количество на модель: 1
ДЗ-98В.31.00.060
1
14

Номер детали на чертеже:

14

Труба

Заводской номер: ДЗ-98В.31.00.120 Количество на модель: 1
ДЗ-98В.31.00.120
1
15

Номер детали на чертеже:

15

Рукав 8х15,5-15 I=600 ± 10мм

Заводской номер: ДЗ-98В.31.00.037 Количество на модель: 1
ДЗ-98В.31.00.037
1
16

Номер детали на чертеже:

16

Труба

Заводской номер: ДЗ-98В.31.00.070 Количество на модель: 1
ДЗ-98В.31.00.070
1
17

Номер детали на чертеже:

17

Трубка

Заводской номер: ДЗ-98В.31.00.150 Количество на модель: 1
ДЗ-98В.31.00.150
1
18

Номер детали на чертеже:

18

Трубка

Заводской номер: ДЗ-98В.31 00.140 Количество на модель: 1
ДЗ-98В.31 00.140
1
19

Номер детали на чертеже:

19

Труба

Заводской номер: ДЗ-98В31.00.080 Количество на модель: 1
ДЗ-98В31.00.080
1
20

Номер детали на чертеже:

20

Насос ручной топливоподкачивающий

Заводской номер: РНМ-1КУ2 Количество на модель: 1
РНМ-1КУ2
1
