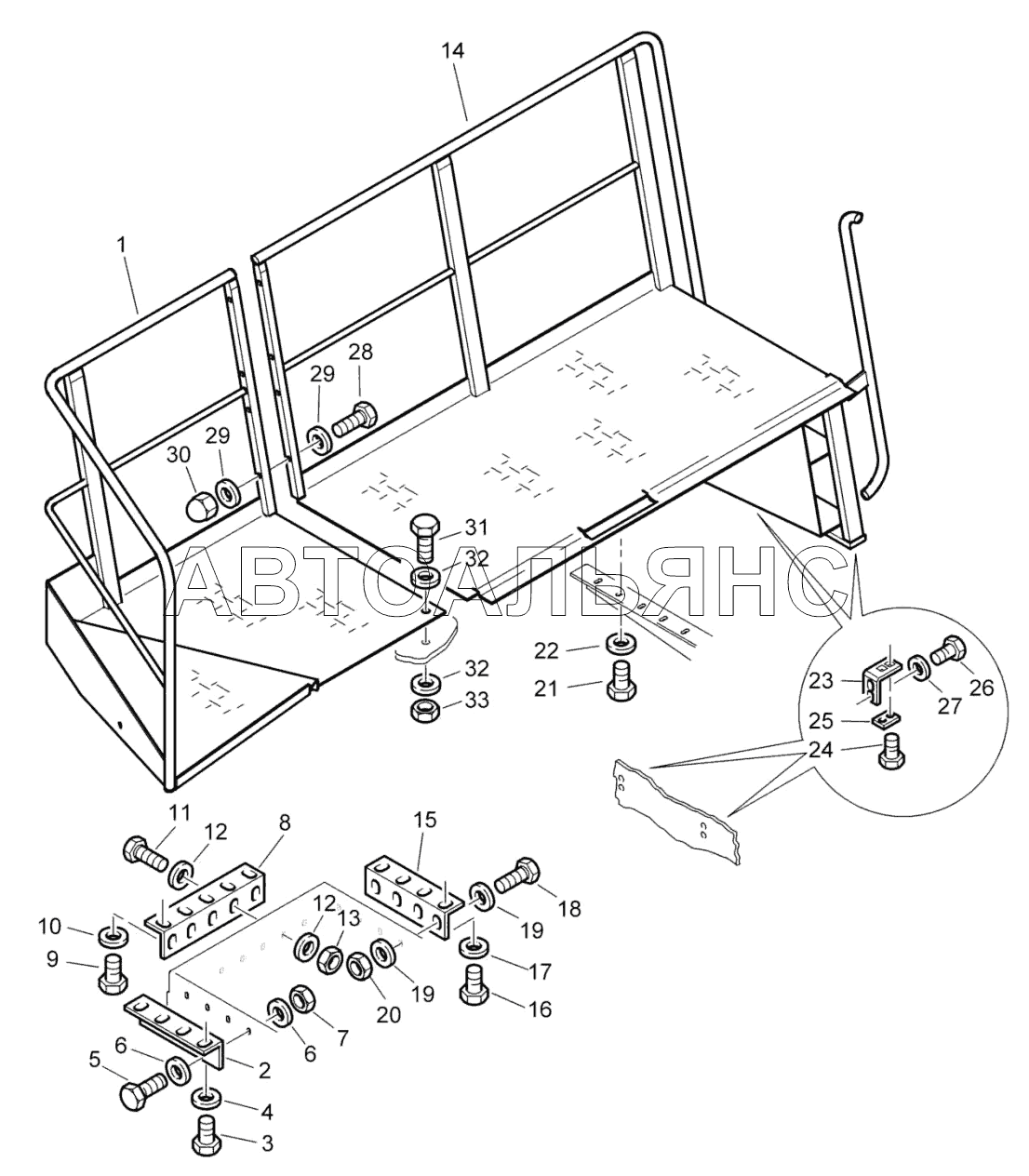

Service Platform BC772RB-2. Каталог 2017г.

Service Platform BC772RB-2 Dozer Blade Installation BC772RB-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
14
23
25
28
30
31
33

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Platform

Заводской номер: 57350654 Количество на модель: 1
57350654
1
2

Номер детали на чертеже:

2

Angle

Заводской номер: 57350662 Количество на модель: 1
57350662
1
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 07141234 Количество на модель: 4
07141234
4
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 08752130 Количество на модель: 4
08752130
4
5

Номер детали на чертеже:

5

Hexagon bolt

Заводской номер: 07141242 Количество на модель: 4
07141242
4
7

Номер детали на чертеже:

7

Hexagon nut

Заводской номер: 08111217 Количество на модель: 4
08111217
4
8

Номер детали на чертеже:

8

Angle

Заводской номер: 57350408 Количество на модель: 1
57350408
1
14

Номер детали на чертеже:

14

Access steps

Заводской номер: 57350510 Количество на модель: 1
57350510
1
23

Номер детали на чертеже:

23

Angle

Заводской номер: 57350403 Количество на модель: 2
57350403
2
25

Номер детали на чертеже:

25

Plate

Заводской номер: 57350404 Количество на модель: 2
57350404
2
28

Номер детали на чертеже:

28

Hexagon bolt

Заводской номер: 07141273 Количество на модель: 4
07141273
4
30

Номер детали на чертеже:

30

Domed cap nut

Заводской номер: 08241217 Количество на модель: 4
08241217
4
31

Номер детали на чертеже:

31

Hexagon bolt

Заводской номер: 07141243 Количество на модель: 1
07141243
1
33

Номер детали на чертеже:

33

Hexagon nut

Заводской номер: 08111218 Количество на модель: 1
08111218
1
Service Platform BC772RB-2 Dozer Blade Installation BC772RB-2
