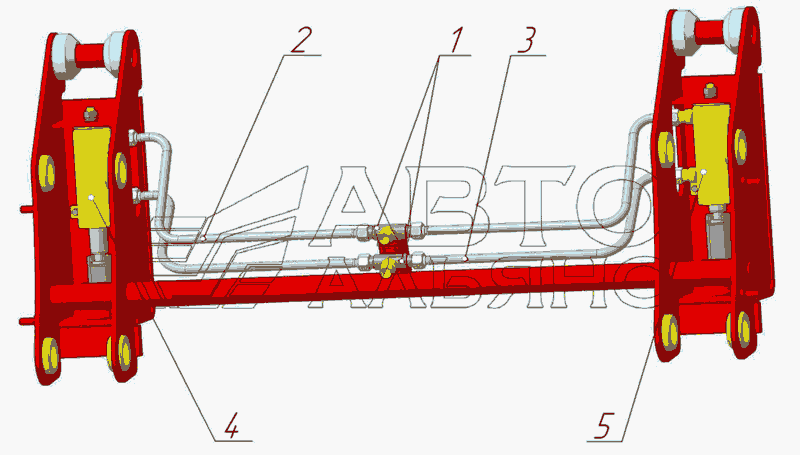

Общий вид и основные узлы быстросмена гидравлического ПФН-200.11 ЭБП-9. Каталог 2015г.

Ковш 0,8 м3 с быстросменом ПФН-245 ЭБП-9 Гидроцилиндр ЦГ-ПМК-50.28.50.200-Р12БС-Р15-01(02) ЭБП-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тройник

Заводской номер: ПФН-200.15.01 Количество на модель: 2
ПФН-200.15.01
2
2

Номер детали на чертеже:

2

Трубка фиксирования быстросмена ПФН-200.15.13

Заводской номер: ПФН-200.15.13 Количество на модель: 2
ПФН-200.15.13
2
3

Номер детали на чертеже:

3

Трубка расфиксирования быстросмена ПФН-200.1 5.14

Заводской номер: ПФН-200.15.14 Количество на модель: 2
ПФН-200.15.14
2
4

Номер детали на чертеже:

4

Гидроцилиндр ЦГ-ПМК-50.28.50.200 Р1 2БС-Р1 5-01

Заводской номер: ЦГ-ПМК-50.28.50.200Р12БС-Р15-01 Количество на модель:
ЦГ-ПМК-50.28.50.200Р12БС-Р15-01
5

Номер детали на чертеже:

5

Гидроцилиндр ЦГ-ПМК-50.28.50.200-Р12БС-Р15-02.

Заводской номер: ЦГ-ПМК-50.28.50.200-Р12БС-Р15-02. Количество на модель:
ЦГ-ПМК-50.28.50.200-Р12БС-Р15-02.
