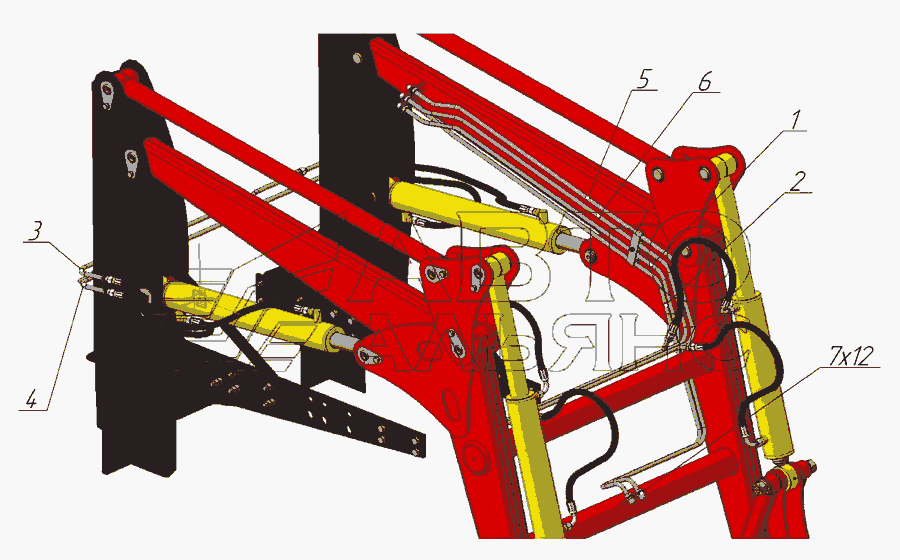

Комплект трубопроводов ПФН-0,9 ЭБП-9. Каталог 2015г.

Стабилизатор ПФН-200.09 ЭБП-9 Гидроцилиндр ЦГ-ПМК-80.50.400.1055-К1К2-Р 15-23 ЭБП-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка управления сменным инструментом

Заводской номер: ПФН-200.15.03 Количество на модель: 1
ПФН-200.15.03
1
2

Номер детали на чертеже:

2

Трубка управления сменным инструментом

Заводской номер: ПФН-200.15.04 Количество на модель: 1
ПФН-200.15.04
1
3

Номер детали на чертеже:

3

Трубка опускания стрелы

Заводской номер: ПФН-200.15.07 Количество на модель: 1
ПФН-200.15.07
1
4

Номер детали на чертеже:

4

Трубка подъема стрелы

Заводской номер: ПФН-200.15.08 Количество на модель: 1
ПФН-200.15.08
1
5

Номер детали на чертеже:

5

Трубка подъема ковша

Заводской номер: ПФН-200.15.09 Количество на модель: 1
ПФН-200.15.09
1
6

Номер детали на чертеже:

6

Трубка опускания ковша

Заводской номер: ПФН-200.15.10 Количество на модель: 1
ПФН-200.15.10
1
7

Номер детали на чертеже:

7

Гайка М20х1,5

Заводской номер: ПФН-200.15.001 Количество на модель: 12
ПФН-200.15.001
12
