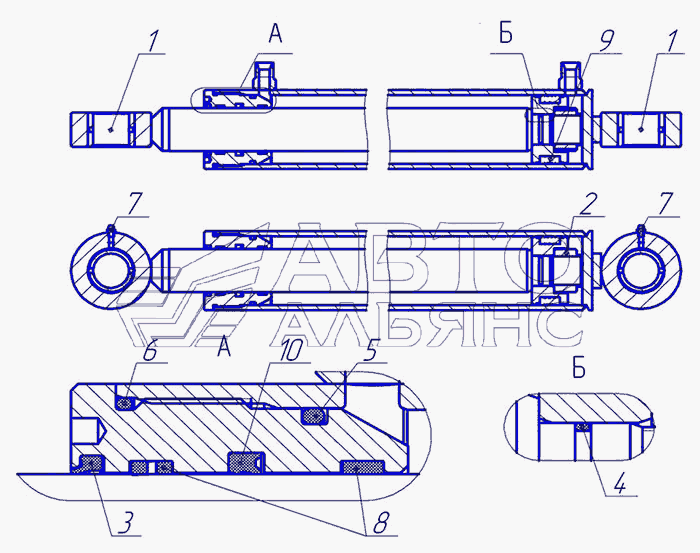

Гидроцилиндр ЦГ-ПМК-80.50.400.700-КЗ-Р15-20 ЭБП-9. Каталог 2015г.

Гидроцилиндр ЦГ-ПМК-80.40.200.515-КЗ-Р15 ЭБП-9 Отвал гидроповоротный ОГ-02 ЭБП-9

Вид отображения:

Детали справа

По ширине экрана

1

2

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Втулка

Заводской номер: ВКМ-40.52.40 Количество на модель: 2

ВКМ-40.52.40

2

2

Номер детали на чертеже:

2

Гайка

Заводской номер: М27 Количество на модель: 1

М27

1

2

Номер детали на чертеже:

2

Гайка М33х1,5

Заводской номер: ЦГ-ПМК-00.007 Количество на модель: 1

ЦГ-ПМК-00.007

1

3

Номер детали на чертеже:

3

Грязесъемник

Заводской номер: SA50 Количество на модель: 1

SA50

1

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 030-034-25-2-2 Количество на модель: 1

030-034-25-2-2

1

040777

030-034-25 030-034-25-2-2

Код: 040777

Артикул: 030-034-25, 030-034-25-2-2

Производитель:

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 072-080-46-2-2 Количество на модель: 1

072-080-46-2-2

1

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 080-086-36-2-2 Количество на модель: 1

080-086-36-2-2

1

7

Номер детали на чертеже:

7

Масленка

Заводской номер: 1.1Ц6(М6х1) Количество на модель: 2

1.1Ц6(М6х1)

2

8

Номер детали на чертеже:

8

Опорное кольцо

Заводской номер: FI50 Количество на модель: 2

FI50

2

9

Номер детали на чертеже:

9

Поршневое уплотнение

Заводской номер: KGD8062 Количество на модель: 1

KGD8062

1

10

Номер детали на чертеже:

10

Штоковое уплотнение

Заводской номер: SD50.60.7 Количество на модель: 1

SD50.60.7

1
