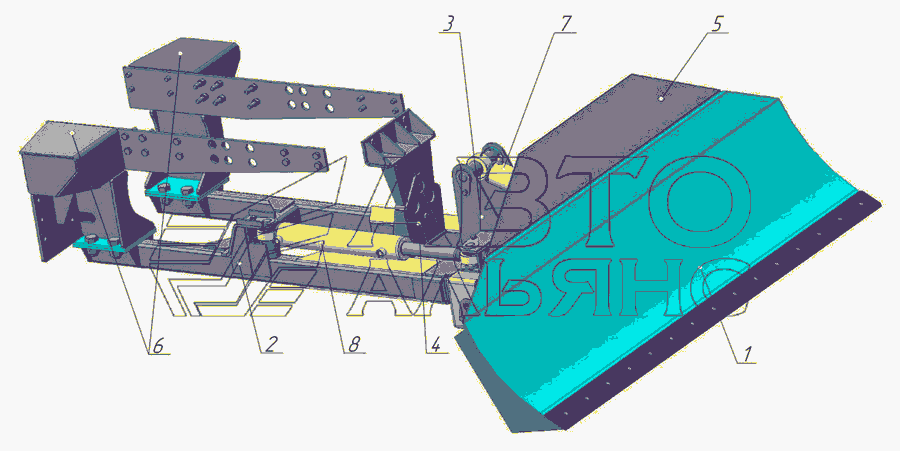

Общий вид и основные узлы отвала гидроповоротного ОГ-02 ЭБП-9. Каталог 2015г.

Экскаватор бульдозер-погрузчик модели ЭБП-9. ЭБП-9 Отвал ОГ-02-01 ЭБП-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Отвал ОГ-02-01

Заводской номер: ОГ-02-01 Количество на модель:
ОГ-02-01
2

Номер детали на чертеже:

2

Рама ОГ-02-02

Заводской номер: ОГ-02-02 Количество на модель:
ОГ-02-02
3

Номер детали на чертеже:

3

Опора поворотная ОГ-02-03

Заводской номер: ОГ-02-03 Количество на модель:
ОГ-02-03
4

Номер детали на чертеже:

4

Кронштейн ОГ-02-04

Заводской номер: ОГ-02-04 Количество на модель:
ОГ-02-04
5

Номер детали на чертеже:

5

Козырек ОГ-02-05

Заводской номер: ОГ-02-05 Количество на модель:
ОГ-02-05
6

Номер детали на чертеже:

6

Подрамник ОГ-02-06-правый

Заводской номер: ОГ-02-06 Количество на модель: 2
ОГ-02-06
2
6

Номер детали на чертеже:

6

Подрамник ОГ-02-06-01-левый

Заводской номер: ОГ-02-06-01 Количество на модель: 2
ОГ-02-06-01
2
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: ЦГ-ПМК-80.40.200.515-КЗ-Р15 Количество на модель:
ЦГ-ПМК-80.40.200.515-КЗ-Р15
8

Номер детали на чертеже:

8

Гидроцилиндр

Заводской номер: ЦГ-ПМК-80.50.400.700-КЗ-Р15-20 Количество на модель:
ЦГ-ПМК-80.50.400.700-КЗ-Р15-20
Экскаватор бульдозер-погрузчик модели ЭБП-9. ЭБП-9 Отвал ОГ-02-01 ЭБП-9
