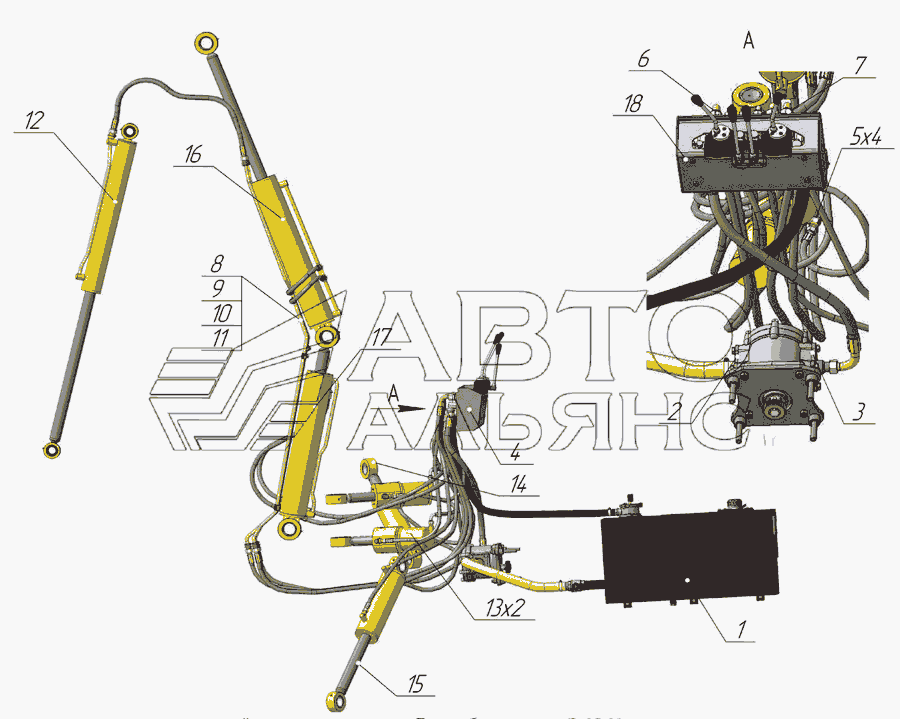

Общий вид и основные узлы гидрооборудования Э-05-09 ЭБП-9. Каталог 2015г.

Электрооборудование Э-01-15 ЭБП-9 Гидробак Э-05-09.01-01 ЭБП-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидробак Э-01-09.01-01

Заводской номер: Э-01-09.01-01 Количество на модель:
Э-01-09.01-01
2

Номер детали на чертеже:

2

Патрубок насоса подводящий Э-01-09.02

Заводской номер: Э-01-09.02 Количество на модель:
Э-01-09.02
3

Номер детали на чертеже:

3

Патрубок насоса подающий Э-01-09.03

Заводской номер: Э-01-09.03 Количество на модель:
Э-01-09.03
4

Номер детали на чертеже:

4

Коробка под гидрораспределитель Э-01-09.05

Заводской номер: Э-01-09.05 Количество на модель:
Э-01-09.05
5

Номер детали на чертеже:

5

Угольник Э-01-09.16

Заводской номер: Э-01-09.16 Количество на модель: 4
Э-01-09.16
4
6

Номер детали на чертеже:

6

Штуцер угловой напорный

Заводской номер: ЭТ-04-09.01 Количество на модель:
ЭТ-04-09.01
7

Номер детали на чертеже:

7

Штуцер угловой сливной

Заводской номер: ЭТ-04-09.02 Количество на модель:
ЭТ-04-09.02
8

Номер детали на чертеже:

8

Трубка Э-05-09.01-Э-05-09.04

Заводской номер: Э-05-09.01-Э-05-09.04 Количество на модель:
Э-05-09.01-Э-05-09.04
12

Номер детали на чертеже:

12

Гидроцилиндр ЦГ-ПМК-90.56.700.1100-К1-УР20-01

Заводской номер: ЦГ-ПМК-90.56.700.1100-К1-УР20-01 Количество на модель:
ЦГ-ПМК-90.56.700.1100-К1-УР20-01
13

Номер детали на чертеже:

13

Гидроцилиндр

Заводской номер: ЦГП-ПМК-110.50.140.132-НЗ-В24Р1 Количество на модель: 2
ЦГП-ПМК-110.50.140.132-НЗ-В24Р1
2
14

Номер детали на чертеже:

14

Гидроцилиндр

Заводской номер: ЦГ-ПМК-110.56.280.680-НЗ-УР15-01 Количество на модель:
ЦГ-ПМК-110.56.280.680-НЗ-УР15-01
15

Номер детали на чертеже:

15

Гидроцилиндр

Заводской номер: ЦГ-ПМК-110.56.280.680-НЗ-УР15-02 Количество на модель:
ЦГ-ПМК-110.56.280.680-НЗ-УР15-02
16

Номер детали на чертеже:

16

Гидроцилиндр

Заводской номер: ЦГ-ПМК-125.60.700.10Э0-ПЗП5-Р20-01 Количество на модель:
ЦГ-ПМК-125.60.700.10Э0-ПЗП5-Р20-01
17

Номер детали на чертеже:

17

Гидроцилиндр

Заводской номер: ЦГ-ПМК-125.60.645.1075-ПЗ-Р20-02 Количество на модель:
ЦГ-ПМК-125.60.645.1075-ПЗ-Р20-02
18

Номер детали на чертеже:

18

Гидрораспрeделитель 6-ти секционный с регенерацией НС/D4/6

Заводской номер: НС/D4/6 Количество на модель:
НС/D4/6
