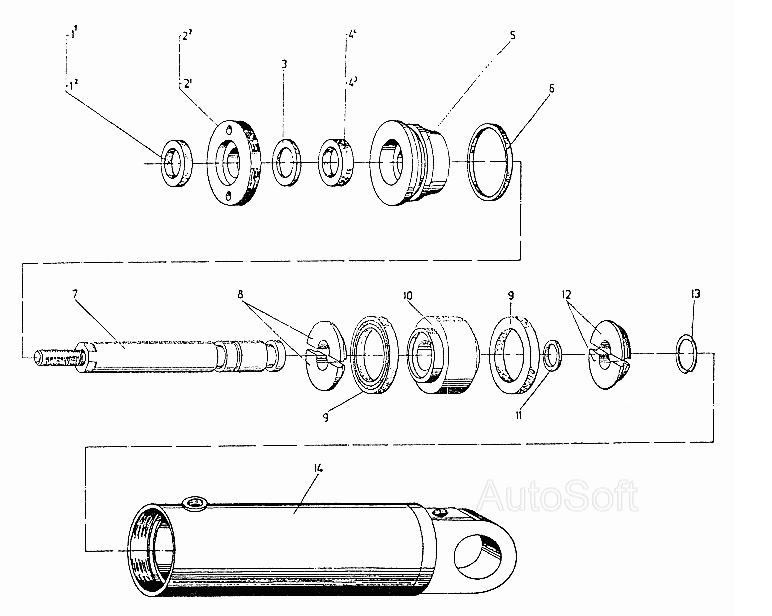

Цилиндр наклона Н=4500 EB-735. Каталог 2002г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа

Номер детали на чертеже:

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х95/70

Заводской номер: 17008.00.00.00 Количество на модель: 1
17008.00.00.00
1
1

Номер детали на чертеже:

1

Маслосбрасыватель 40

Заводской номер: Н6810 Количество на модель: 1
Н6810
1
1

Номер детали на чертеже:

1

Маспосбрасыватель "Е" 40 ОН-04 58952-72

Заводской номер: [Маспосбрасыватель "Е" 40 ОН-04 58952-72] Количество на модель: 1
[Маспосбрасыватель "Е" 40 ОН-04 58952-72]
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 15537.00.00.01 Количество на модель: 1
15537.00.00.01
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 17003.00.00.04 Количество на модель: 1
17003.00.00.04
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 15537.00.00.03 Количество на модель: 1
15537.00.00.03
1
4

Номер детали на чертеже:

4

Манжета К40х55 ОН-04 60326-72

Заводской номер: [Манжета К40х55 ОН-04 60326-72] Количество на модель: 1
[Манжета К40х55 ОН-04 60326-72]
1
4

Номер детали на чертеже:

4

Уплотнение "К" 2В 40х55 БДС12420-74

Заводской номер: [Уплотнение "К" 2В 40х55 БДС12420-74] Количество на модель: 1
[Уплотнение "К" 2В 40х55 БДС12420-74]
1
5

Номер детали на чертеже:

5

Затвор

Заводской номер: 17003.00.00.10 Количество на модель: 1
17003.00.00.10
1
6

Номер детали на чертеже:

6

О-кольцо 80х5 ОН-02 52658-71

Заводской номер: [О-кольцо 80х5 ОН-02 52658-71] Количество на модель: 1
[О-кольцо 80х5 ОН-02 52658-71]
1
7

Номер детали на чертеже:

7

Поршневой шток

Заводской номер: 17008.02.00.01 Количество на модель: 1
17008.02.00.01
1
8

Номер детали на чертеже:

8

Шайба разъемная

Заводской номер: 17003.02.00.02 Количество на модель: 2
17003.02.00.02
2
9

Номер детали на чертеже:

9

Манжета К70х90 ОН-04 60326-72

Заводской номер: [Манжета К70х90 ОН-04 60326-72] Количество на модель: 2
[Манжета К70х90 ОН-04 60326-72]
2
10

Номер детали на чертеже:

10

Поршень

Заводской номер: 17003.02.00.04 Количество на модель: 1
17003.02.00.04
1
11

Номер детали на чертеже:

11

О-кольцо 34х3 ОН-02 52658-71

Заводской номер: [О-кольцо 34х3 ОН-02 52658-71] Количество на модель: 1
[О-кольцо 34х3 ОН-02 52658-71]
1
12

Номер детали на чертеже:

12

Шайба разъемная

Заводской номер: 17002.02.00.06 Количество на модель: 2
17002.02.00.06
2
13

Номер детали на чертеже:

13

Кольцо I 55 БДС5300-64

Заводской номер: [Кольцо I 55 БДС5300-64] Количество на модель: 1
[Кольцо I 55 БДС5300-64]
1
14

Номер детали на чертеже:

14

Цилиндр в сборе

Заводской номер: 17009.01.00.00 Количество на модель: 1
17009.01.00.00
1
