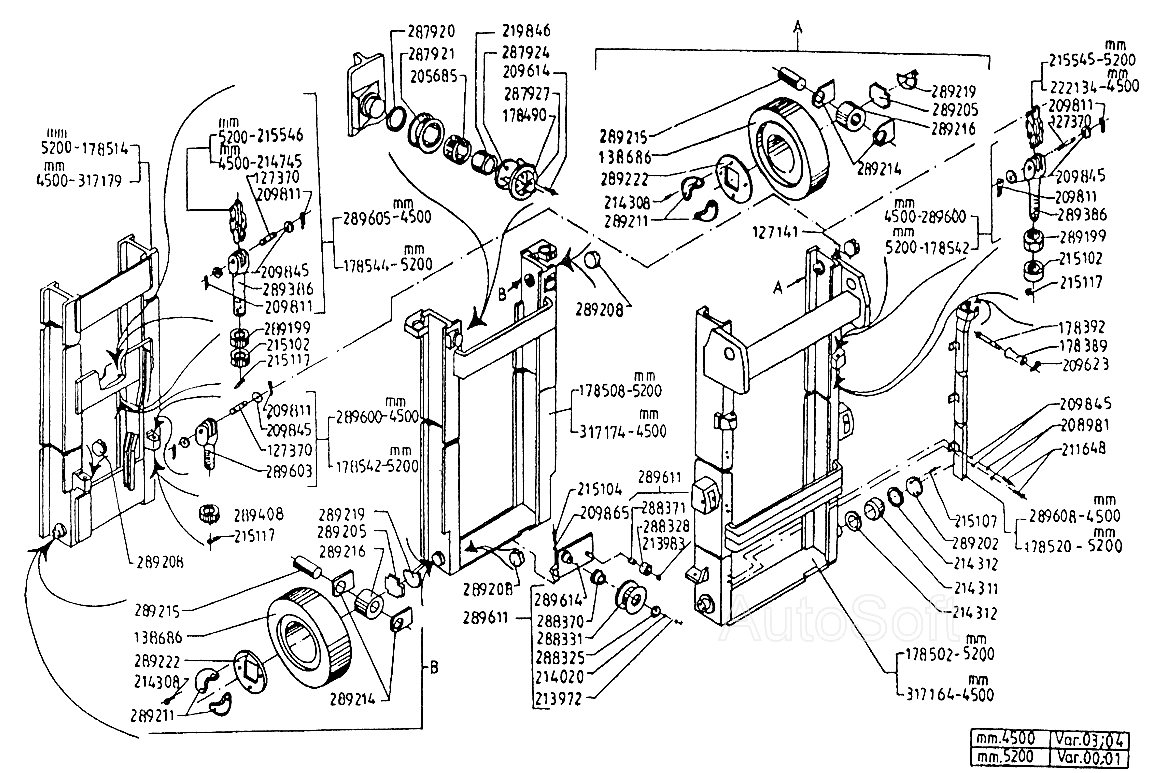

Неподвижная и подвижная рамы EB-698. Каталог 2002г.

Подъемное устройство "Триплекс" Н=4500 мм,5200 мм EB-698 Цилиндр - монтаж EB-698

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пробка

Заводской номер: 8540.02.00.06 Количество на модель: 2
8540.02.00.06
2
2

Номер детали на чертеже:

2

Ось

Заводской номер: 7004.00.00.166 Количество на модель: 6
7004.00.00.166
6
3

Номер детали на чертеже:

3

Ходовой роликовый подшипник

Заводской номер: КтМ1388 Количество на модель: 8
КтМ1388
8
4

Номер детали на чертеже:

4

Ролик

Заводской номер: 8597.00.00.05 Количество на модель: 1
8597.00.00.05
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: 8597.00.00.06 Количество на модель: 1
8597.00.00.06
1
6

Номер детали на чертеже:

6

Предохранительная крышка

Заводской номер: 8532.00.00.15 Количество на модель: 2
8532.00.00.15
2
7

Номер детали на чертеже:

7

Внешняя рама

Заводской номер: 8536.01.00.00 Количество на модель: 1
8536.01.00.00
1
8

Номер детали на чертеже:

8

Средняя рама

Заводской номер: 8536.02.00.00 Количество на модель: 1
8536.02.00.00
1
9

Номер детали на чертеже:

9

Внутренняя рама

Заводской номер: 8536.03.00.00 Количество на модель: 1
8536.03.00.00
1
10

Номер детали на чертеже:

10

Направляющая в сборе

Заводской номер: 8536.04.00.00 Количество на модель: 1
8536.04.00.00
1
11

Номер детали на чертеже:

11

Внешняя цепь

Заводской номер: 8536.05.00.00 Количество на модель: 2
8536.05.00.00
2
12

Номер детали на чертеже:

12

Внутренняя цепь

Заводской номер: 8536.06.00.00 Количество на модель: 2
8536.06.00.00
2
13

Номер детали на чертеже:

13

Подшипник игольчатый

Заводской номер: INAК50х58х25 Количество на модель: 2
INAК50х58х25
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 6
2 6Н БДС833-82
6
15

Номер детали на чертеже:

15

Болт 2 М6х20-5.6 БДС1234-85

Заводской номер: [Болт 2 М6х20-5.6 БДС1234-85] Количество на модель: 6
[Болт 2 М6х20-5.6 БДС1234-85]
6
16

Номер детали на чертеже:

16

Шплинт 2х12 БДС55-77

Заводской номер: [Шплинт 2х12 БДС55-77] Количество на модель: 1
[Шплинт 2х12 БДС55-77]
1
17

Номер детали на чертеже:

17

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 12
[Шплинт 1,6х10 БДС55-77]
12
18

Номер детали на чертеже:

18

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 18
АМ6 БДС206-78
18
19

Номер детали на чертеже:

19

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 4
[Шайба 2 8Н БДС833-82]
4
20

Номер детали на чертеже:

20

Болт 1 М6х14-5.6 БДС1234-85

Заводской номер: [Болт 1 М6х14-5.6 БДС1234-85] Количество на модель: 6
[Болт 1 М6х14-5.6 БДС1234-85]
6
21

Номер детали на чертеже:

21

Болт 1 М5х10-6g БДС1230-72/6.6

Заводской номер: [Болт 1 М5х10-6g БДС1230-72/6.6] Количество на модель: 3
[Болт 1 М5х10-6g БДС1230-72/6.6]
3
22

Номер детали на чертеже:

22

Кольцо В12 БДС2170-77

Заводской номер: [Кольцо В12 БДС2170-77] Количество на модель: 1
[Кольцо В12 БДС2170-77]
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 2 5Н БДС833-82 Количество на модель: 3
2 5Н БДС833-82
3
24

Номер детали на чертеже:

24

Болт 2 М5х12-8.8 БДС1230-85

Заводской номер: [Болт 2 М5х12-8.8 БДС1230-85] Количество на модель: 32
[Болт 2 М5х12-8.8 БДС1230-85]
32
25

Номер детали на чертеже:

25

Подшипник ШС35К ГОСТ3635-78

Заводской номер: [Подшипник ШС35К ГОСТ3635-78] Количество на модель: 2
[Подшипник ШС35К ГОСТ3635-78]
2
26

Номер детали на чертеже:

26

О-кольцо 2-42х3-1 БДС7947-85

Заводской номер: [О-кольцо 2-42х3-1 БДС7947-85] Количество на модель: 4
[О-кольцо 2-42х3-1 БДС7947-85]
4
27

Номер детали на чертеже:

27

Пластинчатая цепь А-74х20(4+4)-Б БДС4717-72

Заводской номер: [Пластинчатая цепь А-74х20(4+4)-Б БДС4717-72] Количество на модель: 2
[Пластинчатая цепь А-74х20(4+4)-Б БДС4717-72]
2
28

Номер детали на чертеже:

28

Гайка М16-6Н БДС744-72/5

Заводской номер: [Гайка М16-6Н БДС744-72/5] Количество на модель: 4
[Гайка М16-6Н БДС744-72/5]
4
29

Номер детали на чертеже:

29

Болт А1 М8х30-5.6 БДС1232-86

Заводской номер: [Болт А1 М8х30-5.6 БДС1232-86] Количество на модель: 4
[Болт А1 М8х30-5.6 БДС1232-86]
4
30

Номер детали на чертеже:

30

Винт 1 В М8х20-5.8 БДС1359-83

Заводской номер: [Винт 1 В М8х20-5.8 БДС1359-83] Количество на модель: 4
[Винт 1 В М8х20-5.8 БДС1359-83]
4
31

Номер детали на чертеже:

31

Шплинт 4х40 БДС55-77

Заводской номер: [Шплинт 4х40 БДС55-77] Количество на модель: 6
[Шплинт 4х40 БДС55-77]
6
32

Номер детали на чертеже:

32

Пластинчатая цепь А-107х20(4+4)-А БДС4717-72

Заводской номер: [Пластинчатая цепь А-107х20(4+4)-А БДС4717-72] Количество на модель: 2
[Пластинчатая цепь А-107х20(4+4)-А БДС4717-72]
2
33

Номер детали на чертеже:

33

Пластинчатая цепь А-84х20(4+4)-Б БДС4717-72

Заводской номер: [Пластинчатая цепь А-84х20(4+4)-Б БДС4717-72] Количество на модель: 2
[Пластинчатая цепь А-84х20(4+4)-Б БДС4717-72]
2
34

Номер детали на чертеже:

34

Втулка

Заводской номер: INAIR45х50х25,5 Количество на модель: 2
INAIR45х50х25,5
2
35

Номер детали на чертеже:

35

Пластинчатая цепь А-95х20(4+4)-А БДС4717-72

Заводской номер: [Пластинчатая цепь А-95х20(4+4)-А БДС4717-72] Количество на модель: 2
[Пластинчатая цепь А-95х20(4+4)-А БДС4717-72]
2
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 8595.2.02.00.05 Количество на модель: 2
8595.2.02.00.05
2
37

Номер детали на чертеже:

37

Цепной ролик

Заводской номер: 8595.2.02.00.06 Количество на модель: 2
8595.2.02.00.06
2
38

Номер детали на чертеже:

38

Крышка

Заводской номер: 8595.2.02.00.07 Количество на модель: 2
8595.2.02.00.07
2
39

Номер детали на чертеже:

39

Стопорная планка

Заводской номер: 8595.2.02.00.08 Количество на модель: 2
8595.2.02.00.08
2
40

Номер детали на чертеже:

40

Крышка

Заводской номер: 8597.09.00.01 Количество на модель: 1
8597.09.00.01
1
41

Номер детали на чертеже:

41

Ролик

Заводской номер: 8597.09.00.02 Количество на модель: 1
8597.09.00.02
1
42

Номер детали на чертеже:

42

Ведущий ролик

Заводской номер: 8597.09.00.03 Количество на модель: 1
8597.09.00.03
1
43

Номер детали на чертеже:

43

Втулка I

Заводской номер: 8597.09.00.04 Количество на модель: 1
8597.09.00.04
1
44

Номер детали на чертеже:

44

Втулка II

Заводской номер: 8597.09.00.05 Количество на модель: 1
8597.09.00.05
1
45

Номер детали на чертеже:

45

Сферическая гайка

Заводской номер: 8532.00.00.05 Количество на модель: 4
8532.00.00.05
4
46

Номер детали на чертеже:

46

Крышка

Заводской номер: 8532.00.00.06 Количество на модель: 2
8532.00.00.06
2
47

Номер детали на чертеже:

47

Планка II

Заводской номер: 8532.00.00.07 Количество на модель: 8
8532.00.00.07
8
48

Номер детали на чертеже:

48

Пробка

Заводской номер: 8532.00.00.08 Количество на модель: 6
8532.00.00.08
6
49

Номер детали на чертеже:

49

Пластина

Заводской номер: 8532.00.00.09 Количество на модель: 16
8532.00.00.09
16
50

Номер детали на чертеже:

50

Планка

Заводской номер: 8532.00.00.10 Количество на модель: 16
8532.00.00.10
16
51

Номер детали на чертеже:

51

Ось

Заводской номер: 8532.00.00.11 Количество на модель: 8
8532.00.00.11
8
52

Номер детали на чертеже:

52

Ролик

Заводской номер: 8532.00.00.12 Количество на модель: 8
8532.00.00.12
8
53

Номер детали на чертеже:

53

Стопорная шайба

Заводской номер: 8532.00.00.13 Количество на модель: 8
8532.00.00.13
8
54

Номер детали на чертеже:

54

Крышка

Заводской номер: 8532.00.00.14 Количество на модель: 8
8532.00.00.14
8
55

Номер детали на чертеже:

55

Длинный болт

Заводской номер: 8532.04.00.03 Количество на модель: 4
8532.04.00.03
4
56

Номер детали на чертеже:

56

Сферическая коронная гайка

Заводской номер: 8511.00.00.04 Количество на модель: 2
8511.00.00.04
2
57

Номер детали на чертеже:

57

Внешняя цепь

Заводской номер: 8535.06.00.00 Количество на модель: 2
8535.06.00.00
2
58

Номер детали на чертеже:

58

Короткий болт

Заводской номер: 8535.06.00.01 Количество на модель: 2
8535.06.00.01
2
59

Номер детали на чертеже:

59

Внутренняя цепь

Заводской номер: 8535.07.00.00 Количество на модель: 2
8535.07.00.00
2
60

Номер детали на чертеже:

60

Направляющая в сборе

Заводской номер: 8535.08.00.00 Количество на модель: 1
8535.08.00.00
1
61

Номер детали на чертеже:

61

Роликовый блок

Заводской номер: 8535.09.00.00 Количество на модель: 1
8535.09.00.00
1
62

Номер детали на чертеже:

62

Основание

Заводской номер: 8535.09.01.00 Количество на модель: 1
8535.09.01.00
1
63

Номер детали на чертеже:

63

Внешняя рама

Заводской номер: 8535.10.00.00 Количество на модель: 1
8535.10.00.00
1
64

Номер детали на чертеже:

64

Средняя рама

Заводской номер: 8535.11.00.00 Количество на модель: 1
8535.11.00.00
1
65

Номер детали на чертеже:

65

Внутренняя рама

Заводской номер: 8535.12.00.00 Количество на модель: 1
8535.12.00.00
1
