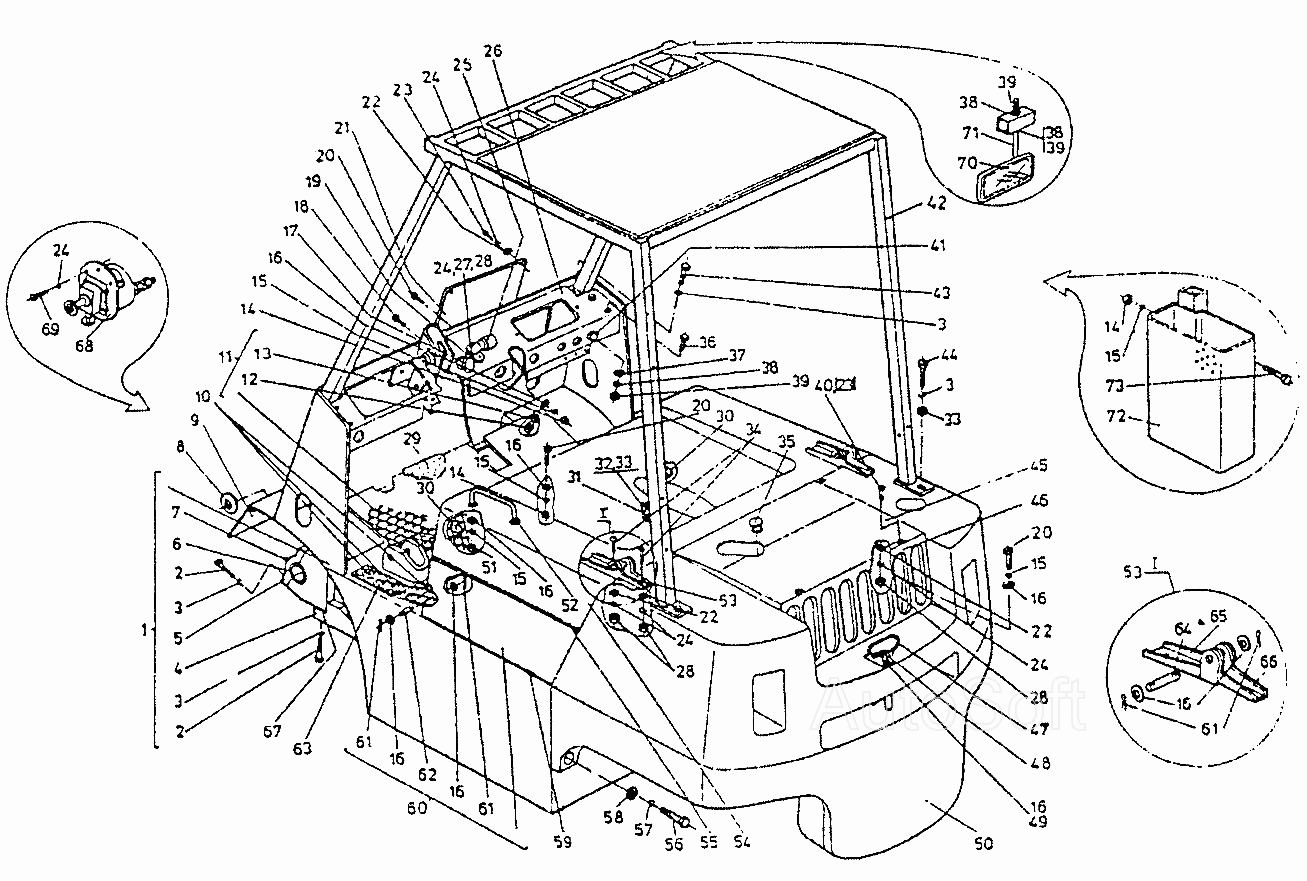

Общий вид ДВ-1661. Каталог 2002г.

Подъемное устройство ДВ-1661

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Общий вид

Заводской номер: [Общий вид] Количество на модель: 1
[Общий вид]
1
1

Номер детали на чертеже:

1

Шасси

Заводской номер: 1661.33.10.01.00.00 Количество на модель: 1
1661.33.10.01.00.00
1
2

Номер детали на чертеже:

2

Болт I М12х50-8g БДС1232-72/8,8

Заводской номер: [Болт I М12х50-8g БДС1232-72/8,8] Количество на модель: 8
[Болт I М12х50-8g БДС1232-72/8,8]
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 2 12Н БДС833-82 Количество на модель: 12
2 12Н БДС833-82
12
4

Номер детали на чертеже:

4

Вкладыш нижний

Заводской номер: 1661.33.01.03.03 Количество на модель: 2
1661.33.01.03.03
2
5

Номер детали на чертеже:

5

Вкладыш верхний

Заводской номер: 1661.33.01.03.02 Количество на модель: 2
1661.33.01.03.02
2
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 1661.33.01.03.04 Количество на модель: 2
1661.33.01.03.04
2
7

Номер детали на чертеже:

7

Пресс-масленка I-Б-2 БДС1640-73

Заводской номер: [Пресс-масленка I-Б-2 БДС1640-73] Количество на модель: 2
[Пресс-масленка I-Б-2 БДС1640-73]
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 1661.33.00.00.05 Количество на модель: 6
1661.33.00.00.05
6
9

Номер детали на чертеже:

9

Планка

Заводской номер: 1661.33.10.00.00.18 Количество на модель: 2
1661.33.10.00.00.18
2
10

Номер детали на чертеже:

10

Винт II М6х12-8g БДС1359-75/5,6

Заводской номер: [Винт II М6х12-8g БДС1359-75/5,6] Количество на модель: 2
[Винт II М6х12-8g БДС1359-75/5,6]
2
11

Номер детали на чертеже:

11

Жестяное покрытие пола в сборе

Заводской номер: 1661.33.00.02.00 Количество на модель: 1
1661.33.00.02.00
1
12

Номер детали на чертеже:

12

Гайка I М10-7Н БДС1250-71/5

Заводской номер: [Гайка I М10-7Н БДС1250-71/5] Количество на модель: 1
[Гайка I М10-7Н БДС1250-71/5]
1
13

Номер детали на чертеже:

13

Болт I М10х60 БДС1234-71/5,6

Заводской номер: [Болт I М10х60 БДС1234-71/5,6] Количество на модель: 1
[Болт I М10х60 БДС1234-71/5,6]
1
14

Номер детали на чертеже:

14

Гайка М8-7Н БДС744-72/5

Заводской номер: [Гайка М8-7Н БДС744-72/5] Количество на модель: 11
[Гайка М8-7Н БДС744-72/5]
11
15

Номер детали на чертеже:

15

Шайба 2-8Н БДС833-82

Заводской номер: [Шайба 2-8Н БДС833-82] Количество на модель: 16
[Шайба 2-8Н БДС833-82]
16
16

Номер детали на чертеже:

16

Шайба М8 БДС14494-78

Заводской номер: [Шайба М8 БДС14494-78] Количество на модель: 22
[Шайба М8 БДС14494-78]
22
17

Номер детали на чертеже:

17

Шланг (L=2250мм)

Заводской номер: [Шланг (L=2250мм)] Количество на модель: 1
[Шланг (L=2250мм)]
1
18

Номер детали на чертеже:

18

Болт I М8х50-8g БДС1232-72/5,6

Заводской номер: [Болт I М8х50-8g БДС1232-72/5,6] Количество на модель: 1
[Болт I М8х50-8g БДС1232-72/5,6]
1
19

Номер детали на чертеже:

19

Штуцер

Заводской номер: 1661.33.10.00.00.19 Количество на модель: 1
1661.33.10.00.00.19
1
20

Номер детали на чертеже:

20

Болт I М8х25-8g БДС1232-72/5,6

Заводской номер: [Болт I М8х25-8g БДС1232-72/5,6] Количество на модель: 6
[Болт I М8х25-8g БДС1232-72/5,6]
6
21

Номер детали на чертеже:

21

Крышка

Заводской номер: 1611.33.10.00.00.12 Количество на модель: 1
1611.33.10.00.00.12
1
22

Номер детали на чертеже:

22

Шайба М6 БДС14494-78

Заводской номер: [Шайба М6 БДС14494-78] Количество на модель: 9
[Шайба М6 БДС14494-78]
9
23

Номер детали на чертеже:

23

Винт II М6х12-8g БДС1358-72/5,6

Заводской номер: [Винт II М6х12-8g БДС1358-72/5,6] Количество на модель: 6
[Винт II М6х12-8g БДС1358-72/5,6]
6
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 9
2 6Н БДС833-82
9
25

Номер детали на чертеже:

25

Индикатор КтМ836

Заводской номер: 3900062925 Количество на модель: 1
3900062925
1
26

Номер детали на чертеже:

26

Щиток управления в сборе

Заводской номер: 1661.33.06.00.00 Количество на модель: 1
1661.33.06.00.00
1
27

Номер детали на чертеже:

27

Болт М6х18-8g БДС1234-71/5,6

Заводской номер: [Болт М6х18-8g БДС1234-71/5,6] Количество на модель:
[Болт М6х18-8g БДС1234-71/5,6]
28

Номер детали на чертеже:

28

Гайка М6-7Н БДС1250-71/5

Заводской номер: [Гайка М6-7Н БДС1250-71/5] Количество на модель: 3
[Гайка М6-7Н БДС1250-71/5]
3
29

Номер детали на чертеже:

29

Резиновый коврик

Заводской номер: 1661.33.10.00.00.02 Количество на модель: 1
1661.33.10.00.00.02
1
30

Номер детали на чертеже:

30

Пробка

Заводской номер: 1661.33.11.00.00.02 Количество на модель: 2
1661.33.11.00.00.02
2
31

Номер детали на чертеже:

31

Планка

Заводской номер: 1661.33.10.00.00.09 Количество на модель: 1
1661.33.10.00.00.09
1
32

Номер детали на чертеже:

32

Шплинт 2х16 БДС55-77

Заводской номер: [Шплинт 2х16 БДС55-77] Количество на модель: 1
[Шплинт 2х16 БДС55-77]
1
33

Номер детали на чертеже:

33

Шайба М12 БДС14494-73

Заводской номер: [Шайба М12 БДС14494-73] Количество на модель: 3
[Шайба М12 БДС14494-73]
3
34

Номер детали на чертеже:

34

Винт II М8х25-8g БДС1358-72/5,6

Заводской номер: [Винт II М8х25-8g БДС1358-72/5,6] Количество на модель: 8
[Винт II М8х25-8g БДС1358-72/5,6]
8
35

Номер детали на чертеже:

35

Пробка БДС1230-72/5,6

Заводской номер: 1661.33.10.00.00.16 Количество на модель: 1
1661.33.10.00.00.16
1
36

Номер детали на чертеже:

36

Болт I М10х30-8g БДС1232-75/5,6

Заводской номер: [Болт I М10х30-8g БДС1232-75/5,6] Количество на модель: 4
[Болт I М10х30-8g БДС1232-75/5,6]
4
37

Номер детали на чертеже:

37

Шайба М10 БДС14494-78

Заводской номер: [Шайба М10 БДС14494-78] Количество на модель: 4
[Шайба М10 БДС14494-78]
4
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 4
2 10Н БДС833-82
4
39

Номер детали на чертеже:

39

Гайка I М10-7Н БДС744-72/5

Заводской номер: [Гайка I М10-7Н БДС744-72/5] Количество на модель: 4
[Гайка I М10-7Н БДС744-72/5]
4
40

Номер детали на чертеже:

40

Винт II М6х14-8g БДС1358-72/5,6

Заводской номер: [Винт II М6х14-8g БДС1358-72/5,6] Количество на модель: 3
[Винт II М6х14-8g БДС1358-72/5,6]
3
41

Номер детали на чертеже:

41

Пробка

Заводской номер: 1661.33.10.00.00.04 Количество на модель: 3
1661.33.10.00.00.04
3
42

Номер детали на чертеже:

42

Защитная крышка в сборе

Заводской номер: 9429.4.00.00.00 Количество на модель: 1
9429.4.00.00.00
1
43

Номер детали на чертеже:

43

Винт I М12х25-8g БДС2171-72/6,6

Заводской номер: [Винт I М12х25-8g БДС2171-72/6,6] Количество на модель: 2
[Винт I М12х25-8g БДС2171-72/6,6]
2
44

Номер детали на чертеже:

44

Болт I М12х25-8g БДС1230-72/5,6

Заводской номер: [Болт I М12х25-8g БДС1230-72/5,6] Количество на модель: 2
[Болт I М12х25-8g БДС1230-72/5,6]
2
45

Номер детали на чертеже:

45

Пробка радиатора в сборе

Заводской номер: 1661.33.10.00.01.00 Количество на модель: 1
1661.33.10.00.01.00
1
45

Номер детали на чертеже:

45

Пробка радиатора в сборе

Заводской номер: 1661.33.10.00.04.00 Количество на модель: 1
1661.33.10.00.04.00
1
46

Номер детали на чертеже:

46

Решетка

Заводской номер: 1661.33.10.00.00.17 Количество на модель: 1
1661.33.10.00.00.17
1
47

Номер детали на чертеже:

47

Тяж

Заводской номер: 1784.33.00.02.00 Количество на модель: 1
1784.33.00.02.00
1
48

Номер детали на чертеже:

48

Замок

Заводской номер: 1894.33.00.00.15 Количество на модель: 1
1894.33.00.00.15
1
49

Номер детали на чертеже:

49

Винт II М8х16-8g БДС1358-75/5,6

Заводской номер: [Винт II М8х16-8g БДС1358-75/5,6] Количество на модель: 2
[Винт II М8х16-8g БДС1358-75/5,6]
2
50

Номер детали на чертеже:

50

Противовес

Заводской номер: 1661.33.10.09.00.00-02 Количество на модель: 1
1661.33.10.09.00.00-02
1
50

Номер детали на чертеже:

50

Противовес

Заводской номер: 1661.33.10.09.00.00 Количество на модель: 1
1661.33.10.09.00.00
1
51

Номер детали на чертеже:

51

Гайка М8-7Н БДС1250-71/5

Заводской номер: [Гайка М8-7Н БДС1250-71/5] Количество на модель: 2
[Гайка М8-7Н БДС1250-71/5]
2
52

Номер детали на чертеже:

52

Ручка

Заводской номер: 1661.33.10.00.00.08 Количество на модель: 1
1661.33.10.00.00.08
1
53

Номер детали на чертеже:

53

Петля в сборе

Заводской номер: 1661.33.10.00.06.00 Количество на модель: 2
1661.33.10.00.06.00
2
54

Номер детали на чертеже:

54

Крышка

Заводской номер: 1661.33.10.00.00.06 Количество на модель: 1
1661.33.10.00.00.06
1
55

Номер детали на чертеже:

55

Резина профильная (L=2000мм)

Заводской номер: 7007.00.00.69-02 Количество на модель: 1
7007.00.00.69-02
1
56

Номер детали на чертеже:

56

Болт I М30х55-8g БДС1232-75/8,8

Заводской номер: [Болт I М30х55-8g БДС1232-75/8,8] Количество на модель: 4
[Болт I М30х55-8g БДС1232-75/8,8]
4
57

Номер детали на чертеже:

57

Шайба 2 30Н БДС833-82

Заводской номер: [Шайба 2 30Н БДС833-82] Количество на модель: 4
[Шайба 2 30Н БДС833-82]
4
58

Номер детали на чертеже:

58

Шайба М30 БДС14494-78

Заводской номер: [Шайба М30 БДС14494-78] Количество на модель: 4
[Шайба М30 БДС14494-78]
4
59

Номер детали на чертеже:

59

Амортизатор малый

Заводской номер: 416.00.00.08 Количество на модель: 2
416.00.00.08
2
60

Номер детали на чертеже:

60

Крышка в сборе

Заводской номер: 1661.33.10.00.07.00 Количество на модель: 1
1661.33.10.00.07.00
1
61

Номер детали на чертеже:

61

Шплинт 2х14 БДС55-77

Заводской номер: [Шплинт 2х14 БДС55-77] Количество на модель: 6
[Шплинт 2х14 БДС55-77]
6
62

Номер детали на чертеже:

62

Ось

Заводской номер: 1661.33.10.00.07.06 Количество на модель: 2
1661.33.10.00.07.06
2
63

Номер детали на чертеже:

63

Планка

Заводской номер: 1661.33.00.00.07 Количество на модель: 2
1661.33.00.00.07
2
64

Номер детали на чертеже:

64

Ось

Заводской номер: 1661.33.10.00.06.03 Количество на модель: 2
1661.33.10.00.06.03
2
65

Номер детали на чертеже:

65

Планка

Заводской номер: 1661.33.10.00.06.01 Количество на модель: 2
1661.33.10.00.06.01
2
66

Номер детали на чертеже:

66

Планка

Заводской номер: 1661.33.10.00.06.02 Количество на модель: 2
1661.33.10.00.06.02
2
67

Номер детали на чертеже:

67

Пластина регулирующая

Заводской номер: 1661.33.11.00.00.04 Количество на модель: 4
1661.33.11.00.00.04
4
68

Номер детали на чертеже:

68

Переключатель КтЕ653

Заводской номер: 82135 Количество на модель: 1
82135
1
69

Номер детали на чертеже:

69

Винт II М6х25-8g БДС832-76

Заводской номер: [Винт II М6х25-8g БДС832-76] Количество на модель: 3
[Винт II М6х25-8g БДС832-76]
3
70

Номер детали на чертеже:

70

Зеркало заднего вида

Заводской номер: КтМ1815 Количество на модель: 1
КтМ1815
1
71

Номер детали на чертеже:

71

Стойка

Заводской номер: 1661.33.11.00.00.03 Количество на модель: 1
1661.33.11.00.00.03
1
72

Номер детали на чертеже:

72

Кожух в сборе

Заводской номер: 1661.33.11.00.02.00 Количество на модель: 1
1661.33.11.00.02.00
1
73

Номер детали на чертеже:

73

Болт I М8х35-8g БДС1232-72

Заводской номер: [Болт I М8х35-8g БДС1232-72] Количество на модель: 2
[Болт I М8х35-8g БДС1232-72]
2
Подъемное устройство ДВ-1661
Вернуться в раздел каталога
