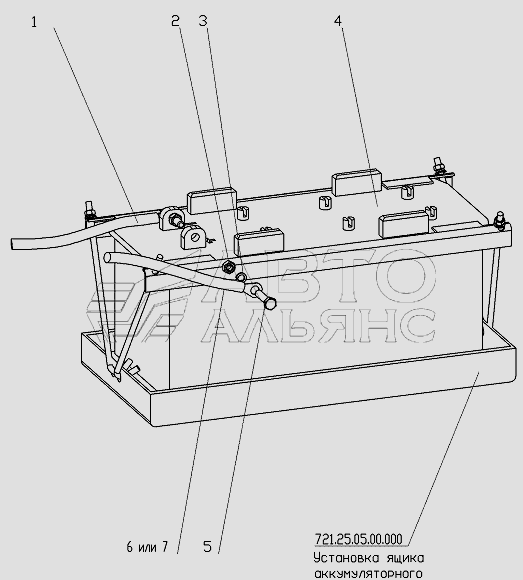

Установка аккумулятора ГС-14.03. Каталог 2009г.

Крышка 751.09.03.00.000 ГС-14.03 Установка выключателя "массы" ГС-14.03

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ящика аккумулятора

Заводской номер: 721.25.05.00.000 Количество на модель:
721.25.05.00.000
1

Номер детали на чертеже:

1

Провод "массы"

Заводской номер: 751.09.22.00.000 Количество на модель: 1
751.09.22.00.000
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: ГайкаM10 Количество на модель: 2
ГайкаM10
2
3

Номер детали на чертеже:

3

Шайба10.65Г

Заводской номер: Шайба10.65Г Количество на модель: 2
Шайба10.65Г
2
4

Номер детали на чертеже:

4

Батарея

Заводской номер: 6СТ-190А Количество на модель: 1
6СТ-190А
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: БолтМ10х45 Количество на модель: 2
БолтМ10х45
2
6

Номер детали на чертеже:

6

Провод

Заводской номер: 751.09.21.00.000 Количество на модель: 1
751.09.21.00.000
1
7

Номер детали на чертеже:

7

Провод стартера

Заводской номер: 724.09.03.00.000 Количество на модель: 1
724.09.03.00.000
1
