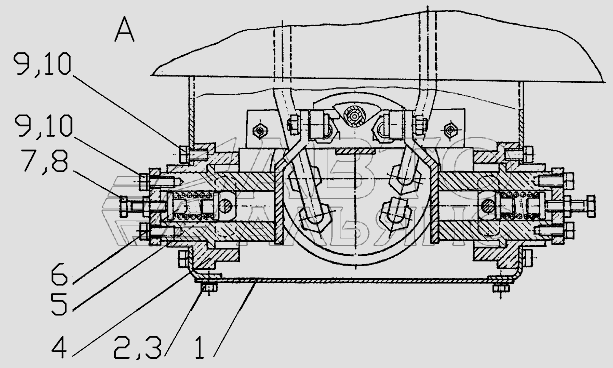

661.11.05.01.000 Пульт управления АсфК-3-02. Каталог 2010г.

661.11.05.01.000 Пульт управления АсфК-3-02 661.11.05.01.100 Каркас пульта АсфК-3-02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лист нижний

Заводской номер: 661.11.05.01.001 Количество на модель: 1
661.11.05.01.001
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: БолтМ6х16 Количество на модель: 8
БолтМ6х16
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: Шайба6.65Г Количество на модель: 8
Шайба6.65Г
8
4

Номер детали на чертеже:

4

Корпус механизма управления тросом

Заводской номер: 661.11.05.01.500 Количество на модель: 2
661.11.05.01.500
2
5

Номер детали на чертеже:

5

Пружина

Заводской номер: 635.08.05.00.003 Количество на модель: 2
635.08.05.00.003
2
6

Номер детали на чертеже:

6

Упор

Заводской номер: 635.08.05.00.002 Количество на модель: 4
635.08.05.00.002
4
7

Номер детали на чертеже:

7

Болт М8х30

Заводской номер: БолтМ8х30 Количество на модель: 2
БолтМ8х30
2
8

Номер детали на чертеже:

8

Гайка М8

Заводской номер: ГайкаМ8 Количество на модель: 2
ГайкаМ8
2
9

Номер детали на чертеже:

9

Болт М8х16

Заводской номер: БолтМ8х16 Количество на модель: 16
БолтМ8х16
16
10

Номер детали на чертеже:

10

Шайба 8.65Г

Заводской номер: Шайба8.65Г Количество на модель: 16
Шайба8.65Г
16
