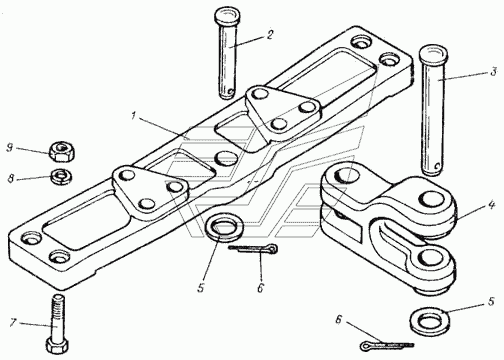

Устройство прицепное МСН-10. Каталог 2014г.

Устройство погрузочное МСН-10 Расположение подшипников качения МСН-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Брус

Заводской номер: МТ4.35.101 Количество на модель:
МТ4.35.101
2

Номер детали на чертеже:

2

Палец упряжной скобы

Заводской номер: МТ4.35.104 Количество на модель:
МТ4.35.104
3

Номер детали на чертеже:

3

Шкворень

Заводской номер: МТ4.35.105 Количество на модель:
МТ4.35.105
4

Номер детали на чертеже:

4

Скоба упряжная

Заводской номер: МТ4.35.102 Количество на модель:
МТ4.35.102
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 04.35.113 Количество на модель:
04.35.113
6

Номер детали на чертеже:

6

Шплинт 8х56.016 ГОСТ 397-79

Заводской номер: Шплинт8х56.016 Количество на модель:
Шплинт8х56.016
7

Номер детали на чертеже:

7

Болт призонный

Заводской номер: МТ4.35.103 Количество на модель:
МТ4.35.103
8

Номер детали на чертеже:

8

Шайба 27Т 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба27Т65Г096 Количество на модель:
Шайба27Т65Г096
9

Номер детали на чертеже:

9

Гайка

Заводской номер: МТ4.35.108 Количество на модель:
МТ4.35.108
