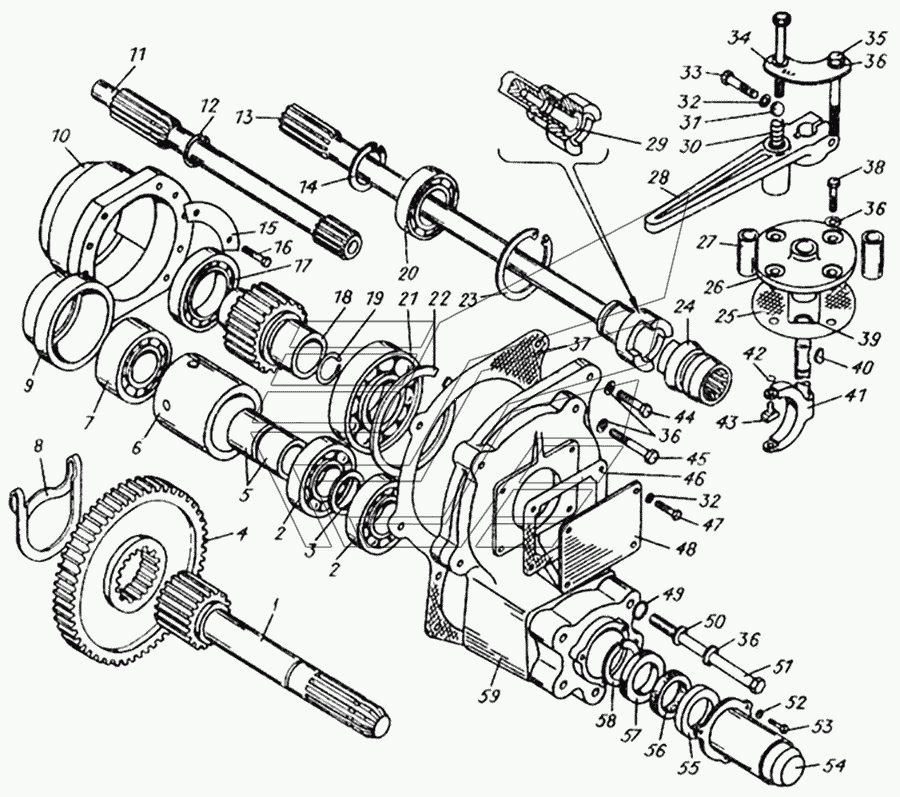

Вал отбора мощности МСН-10. Каталог 2014г.

Бак гидросистемы (2) МСН-10 Гидропривод погрузочного устройства (1) МСН-10

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал отбора мощности

Заводской номер: 04.41.106-2А Количество на модель:

04.41.106-2А

2

Номер детали на чертеже:

2

Подшипник 309К ГОСТ 8338-75

Заводской номер: 309К Количество на модель:

309К

3

Номер детали на чертеже:

3

Кольцо распорное

Заводской номер: 04.41.139 Количество на модель:

04.41.139

4

Номер детали на чертеже:

4

Шестерня ведомая

Заводской номер: 04.41.103-2зам Количество на модель:

04.41.103-2зам

5

Номер детали на чертеже:

5

Втулка распорная

Заводской номер: 04.41.145-2 Количество на модель:

04.41.145-2

6

Номер детали на чертеже:

6

Втулка распорная

Заводской номер: 04.41.220 Количество на модель:

04.41.220

7

Номер детали на чертеже:

7

Подшипник 2609КМ ГОСТ 8328-75

Заводской номер: 2609КМ Количество на модель:

2609КМ

8

Номер детали на чертеже:

8

Шайба ШЕЗ-85

Заводской номер: 04.41.192-1 Количество на модель:

04.41.192-1

9

Номер детали на чертеже:

9

Стакан

Заводской номер: 04.41.223 Количество на модель:

04.41.223

10

Номер детали на чертеже:

10

Гнездо подшипников

Заводской номер: 04.41.102-1 Количество на модель:

04.41.102-1

11

Номер детали на чертеже:

11

Вал приводной задний

Заводской номер: 04.41.105-2 Количество на модель:

04.41.105-2

12

Номер детали на чертеже:

12

Кольцо стопорное

Заводской номер: 04.41.187 Количество на модель:

04.41.187

13

Номер детали на чертеже:

13

Вал приводной передний

Заводской номер: 04.41.219-1 Количество на модель:

04.41.219-1

14

Номер детали на чертеже:

14

Кольцо НК-50

Заводской номер: 04.41.181-1 Количество на модель:

04.41.181-1

15

Номер детали на чертеже:

15

Пластина замковая

Заводской номер: 04.41.142 Количество на модель:

04.41.142

16

Номер детали на чертеже:

16

Болт М12-6gх35.88.016 ГОСТ 7796-70

Заводской номер: БолтМ12-6gх35.88.016 Количество на модель:

БолтМ12-6gх35.88.016

17

Номер детали на чертеже:

17

Подшипник 102212К1 ГОСТ 8328-75

Заводской номер: 102212К1 Количество на модель:

102212К1

022385

102212 (UM-1212-B) 102212

Код: 022385

Артикул: 102212 (UM-1212-B), 102212

Производитель:

18

Номер детали на чертеже:

18

Шестерня ведущая

Заводской номер: 04.41.109-1зам Количество на модель:

04.41.109-1зам

19

Номер детали на чертеже:

19

Кольцо стопорное

Заводской номер: 04.57.143 Количество на модель:

04.57.143

20

Номер детали на чертеже:

20

Подшипник 210СД ГОСТ 83-38-75

Заводской номер: 210СД Количество на модель:

210СД

21

Номер детали на чертеже:

21

Подшипник 313 ГОСТ 8338-75

Заводской номер: 313 Количество на модель:

313

113292

313 (6313) 313

Код: 113292

Артикул: 313 (6313), 313

Производитель:

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 04.37.186А Количество на модель:

04.37.186А

23

Номер детали на чертеже:

23

Кольцо ВЭ-90

Заводской номер: 04.41.182-1 Количество на модель:

04.41.182-1

24

Номер детали на чертеже:

24

Муфта кулачковая

Заводской номер: 04.41.104-2 Количество на модель:

04.41.104-2

25

Номер детали на чертеже:

25

Прокладка

Заводской номер: 04.41.165-1 Количество на модель:

04.41.165-1

26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 04.41.151-1 Количество на модель:

04.41.151-1

27

Номер детали на чертеже:

27

Втулка

Заводской номер: 04.41.224А Количество на модель:

04.41.224А

28

Номер детали на чертеже:

28

Рычаг в сборе

Заводской номер: Т4.41.003 Количество на модель:

Т4.41.003

29

Номер детали на чертеже:

29

Втулка

Заводской номер: 04.41.146-1А Количество на модель:

04.41.146-1А

30

Номер детали на чертеже:

30

Пружина

Заводской номер: А41-24 Количество на модель:

А41-24

31

Номер детали на чертеже:

31

Шарик Б13,494-100 ГОСТ 3722-81

Заводской номер: ШарикБ13,494-100 Количество на модель:

ШарикБ13,494-100

32

Номер детали на чертеже:

32

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба10ОТ65Г096 Количество на модель:

Шайба10ОТ65Г096

33

Номер детали на чертеже:

33

Болт М10-6gх35.88.016 ГОСТ 7796-70

Заводской номер: БолтМ10-6gх35.88.016 Количество на модель:

БолтМ10-6gх35.88.016

34

Номер детали на чертеже:

34

Планка фиксирующая

Заводской номер: 04.41.226А Количество на модель:

04.41.226А

35

Номер детали на чертеже:

35

Болт М12-6gх90.88.016 ГОСТ 7795-70

Заводской номер: БолтМ12-6gх90.88.016 Количество на модель:

БолтМ12-6gх90.88.016

36

Номер детали на чертеже:

36

Шайба 12 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба1265Г096 Количество на модель:

Шайба1265Г096

37

Номер детали на чертеже:

37

Прокладка

Заводской номер: 04.41.155-1 Количество на модель:

04.41.155-1

38

Номер детали на чертеже:

38

Болт М12-6gх30.88.016 ГОСТ 7796-70

Заводской номер: БолтМ12-6gх30.88.016 Количество на модель:

БолтМ12-6gх30.88.016

39

Номер детали на чертеже:

39

Кольцо уплотнительное

Заводской номер: 60-40-042 Количество на модель:

60-40-042

40

Номер детали на чертеже:

40

Шпонка 5х9 ГОСТ 24071-80

Заводской номер: Шпонка5х9 Количество на модель:

Шпонка5х9

41

Номер детали на чертеже:

41

Вилка переключения в сборе

Заводской номер: Т4.41.002-1 Количество на модель:

Т4.41.002-1

42

Номер детали на чертеже:

42

Кольцо стопорное

Заводской номер: 04.41.137 Количество на модель:

04.41.137

43

Номер детали на чертеже:

43

Сухарь

Заводской номер: 04.41.136-2 Количество на модель:

04.41.136-2

44

Номер детали на чертеже:

44

Болт М12-6gх40.88.016 ГОСТ 7796-70

Заводской номер: БолтМ12-6gх40.88.016 Количество на модель:

БолтМ12-6gх40.88.016

45

Номер детали на чертеже:

45

Болт М12-6gх65.88.016 ГОСТ 7795-70

Заводской номер: БолтМ12-6gх65.88.016 Количество на модель:

БолтМ12-6gх65.88.016

46

Номер детали на чертеже:

46

Прокладка

Заводской номер: П4.41.103А Количество на модель:

П4.41.103А

47

Номер детали на чертеже:

47

Болт М10-6gх20.88.016 ГОСТ 7796-70

Заводской номер: БолтМ10-6gх20.88.016 Количество на модель:

БолтМ10-6gх20.88.016

48

Номер детали на чертеже:

48

Крышка

Заводской номер: Т4.42.178 Количество на модель:

Т4.42.178

49

Номер детали на чертеже:

49

Кольцо уплотнительное

Заводской номер: 04.41.162 Количество на модель:

04.41.162

50

Номер детали на чертеже:

50

Шайба 12.0.1.016 ГОСТ 11371-78

Заводской номер: Шайба12.0.1.016 Количество на модель:

Шайба12.0.1.016

51

Номер детали на чертеже:

51

Болт М12-6gх180.80.016 ГОСТ 7798-70

Заводской номер: БолтМ12-6gх180.80.016 Количество на модель:

БолтМ12-6gх180.80.016

52

Номер детали на чертеже:

52

Шайба 8 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба865Г096 Количество на модель:

Шайба865Г096

53

Номер детали на чертеже:

53

Болт М8-6gх16.88.016 ГОСТ 7796-70

Заводской номер: БолтМ8-6gх16.88.016 Количество на модель:

БолтМ8-6gх16.88.016

54

Номер детали на чертеже:

54

Чехол в сборе

Заводской номер: 04.41.010-2 Количество на модель:

04.41.010-2

55

Номер детали на чертеже:

55

Обойма сальника

Заводской номер: 04.41.133 Количество на модель:

04.41.133

56

Номер детали на чертеже:

56

Кольцо-сальник

Заводской номер: 04.41.159 Количество на модель:

04.41.159

57

Номер детали на чертеже:

57

Манжета 1.1-45х65-1 ГОСТ 8752-70

Заводской номер: Манжета1.1-45х65-1 Количество на модель:

Манжета1.1-45х65-1

58

Номер детали на чертеже:

58

Кольцо упорное наружное

Заводской номер: КУН-45 Количество на модель:

КУН-45

59

Номер детали на чертеже:

59

Корпус вала отбора мощности

Заводской номер: 04.41.101-1 Количество на модель:

04.41.101-1
