Колесо направляющее с амортизатором МСН-10. Каталог 2014г.

Гусеница МСН-10 Подвеска МСН-10

Вид отображения:

Детали справа

По ширине экрана

МТ4.32.003-1Р

МТ4.32.102-1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

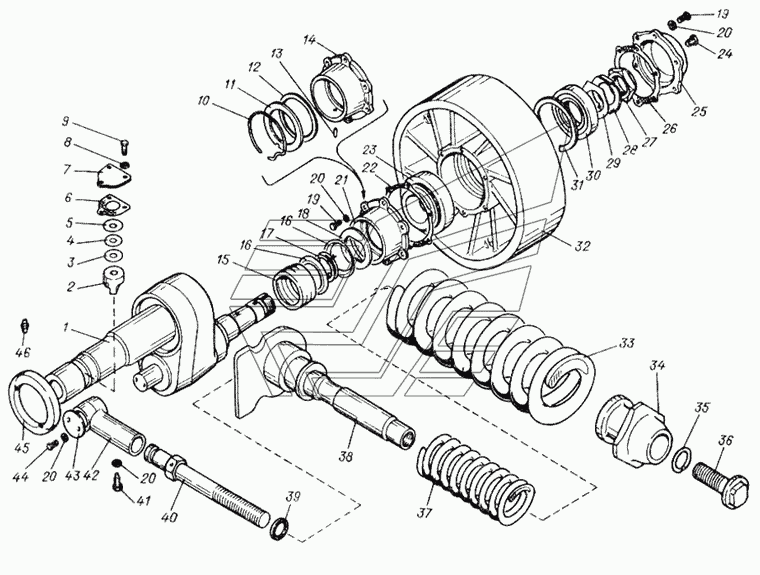

Кривошип (состоит из деталей 1, 27, 28)

Заводской номер: МТ4.32.003-1Р Количество на модель:

МТ4.32.003-1Р

509609

АТЗ

МТ4.32.003-1Р

Код: 509609

Артикул: МТ4.32.003-1Р,

Производитель: АТЗ

Номер детали на чертеже:

Ось направляющего колеса

Заводской номер: МТ4.32.102-1 Количество на модель:

МТ4.32.102-1

1

Номер детали на чертеже:

1

Кривошип

Заводской номер: МТ4.32.003-1 Количество на модель:

МТ4.32.003-1

2

Номер детали на чертеже:

2

Стопор

Заводской номер: Т4.31.139А Количество на модель:

Т4.31.139А

3

Номер детали на чертеже:

3

Прокладка регулировочная

Заводской номер: 60-33-026 Количество на модель:

60-33-026

4

Номер детали на чертеже:

4

Прокладка регулировочная

Заводской номер: 60-33-027 Количество на модель:

60-33-027

5

Номер детали на чертеже:

5

Прокладка регулировочная

Заводской номер: 60-33-028 Количество на модель:

60-33-028

6

Номер детали на чертеже:

6

Прокладка

Заводской номер: Т4.31.110А Количество на модель:

Т4.31.110А

7

Номер детали на чертеже:

7

Крышка стопора

Заводской номер: Т4.31.109-01 Количество на модель:

Т4.31.109-01

8

Номер детали на чертеже:

8

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба10ОТ65Г096 Количество на модель:

Шайба10ОТ65Г096

9

Номер детали на чертеже:

9

Болт М10-6gх18.88.016 ГОСТ 7796-70

Заводской номер: БолтМ10-6gх18.88.016 Количество на модель:

БолтМ10-6gх18.88.016

10

Номер детали на чертеже:

10

Кольцо стопорное

Заводской номер: МТ4.31.177 Количество на модель:

МТ4.31.177

11

Номер детали на чертеже:

11

Кольцо уплотнительное

Заводской номер: МТ4.31.134 Количество на модель:

МТ4.31.134

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: МТ4.31.176-1 Количество на модель:

МТ4.31.176-1

13

Номер детали на чертеже:

13

Штифт

Заводской номер: МТ4.31.178 Количество на модель:

МТ4.31.178

14

Номер детали на чертеже:

14

Корпус уплотнения

Заводской номер: МТ4.31.119-1 Количество на модель:

МТ4.31.119-1

15

Номер детали на чертеже:

15

Чехол уплотнения

Заводской номер: Т4.31.130 Количество на модель:

Т4.31.130

16

Номер детали на чертеже:

16

Шайба нажимная

Заводской номер: Т4.31.129-1 Количество на модель:

Т4.31.129-1

17

Номер детали на чертеже:

17

Пружина уплотнения в сборе

Заводской номер: Т4.31.015 Количество на модель:

Т4.31.015

18

Номер детали на чертеже:

18

Кольцо уплотнительное

Заводской номер: МТ4.31.131 Количество на модель:

МТ4.31.131

19

Номер детали на чертеже:

19

Болт М12-6gх35.88.016 ГОСТ 7796-70

Заводской номер: БолтМ12-6gх35.88.016 Количество на модель:

БолтМ12-6gх35.88.016

20

Номер детали на чертеже:

20

Шайба 12ОТ 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба12ОТ65Г096 Количество на модель:

Шайба12ОТ65Г096

21

Номер детали на чертеже:

21

Корпус уплотнения

Заводской номер: МТ4.31.016-1 Количество на модель:

МТ4.31.016-1

22

Номер детали на чертеже:

22

Прокладка

Заводской номер: Т4.31.136 Количество на модель:

Т4.31.136

23

Номер детали на чертеже:

23

Подшипник 7615А ГОСТ 520-89

Заводской номер: 7615АГОСТ520-89 Количество на модель:

7615АГОСТ520-89

24

Номер детали на чертеже:

24

Пробка КГ3/8dmА12.016 ОСТ 23.1.117-83

Заводской номер: ПробкаКГ3/8dmА12.016 Количество на модель:

ПробкаКГ3/8dmА12.016

25

Номер детали на чертеже:

25

Крышка

Заводской номер: Т4.31.125А Количество на модель:

Т4.31.125А

26

Номер детали на чертеже:

26

Прокладка

Заводской номер: Т4.31.126 Количество на модель:

Т4.31.126

27

Номер детали на чертеже:

27

Гайка

Заводской номер: Т4.31.153 Количество на модель:

Т4.31.153

28

Номер детали на чертеже:

28

Шайба стопорная

Заводской номер: Т4.31.148-1 Количество на модель:

Т4.31.148-1

29

Номер детали на чертеже:

29

Шайба упорная

Заводской номер: Т4.31.141-1 Количество на модель:

Т4.31.141-1

30

Номер детали на чертеже:

30

Подшипник 7313А ГОСТ 520-89

Заводской номер: 7313АГОСТ520-89 Количество на модель:

7313АГОСТ520-89

31

Номер детали на чертеже:

31

Кольцо стопорное

Заводской номер: Т4.31.118 Количество на модель:

Т4.31.118

32

Номер детали на чертеже:

32

Колесо направляющее

Заводской номер: Т4.32.101-1-01 Количество на модель:

Т4.32.101-1-01

33

Номер детали на чертеже:

33

Пружина

Заводской номер: Т4.32.106-01 Количество на модель:

Т4.32.106-01

34

Номер детали на чертеже:

34

Опора амортизатора

Заводской номер: Т4.32.107-01 Количество на модель:

Т4.32.107-01

35

Номер детали на чертеже:

35

Шайба пружинная

Заводской номер: ШП-42зам Количество на модель:

ШП-42зам

36

Номер детали на чертеже:

36

Болт

Заводской номер: Т4.32.122-1 Количество на модель:

Т4.32.122-1

37

Номер детали на чертеже:

37

Пружина малая

Заводской номер: Т4.32.105-01 Количество на модель:

Т4.32.105-01

38

Номер детали на чертеже:

38

Шток

Заводской номер: Т4.32.006-2А Количество на модель:

Т4.32.006-2А

39

Номер детали на чертеже:

39

Сальник поворотного рычага

Заводской номер: 36-3001058 Количество на модель:

36-3001058

40

Номер детали на чертеже:

40

Винт натяжной

Заводской номер: Т4.32.009-1А Количество на модель:

Т4.32.009-1А

41

Номер детали на чертеже:

41

Болт стопорный

Заводской номер: 60-31-018 Количество на модель:

60-31-018

42

Номер детали на чертеже:

42

Проушина

Заводской номер: Т4.32.007-1А Количество на модель:

Т4.32.007-1А

43

Номер детали на чертеже:

43

Шайба

Заводской номер: 60-31-002-01 Количество на модель:

60-31-002-01

44

Номер детали на чертеже:

44

Болт М12-6gх30.88.016 ГОСТ 7796-70

Заводской номер: БолтМ12-6gх30.88.016 Количество на модель:

БолтМ12-6gх30.88.016

45

Номер детали на чертеже:

45

Манжета

Заводской номер: МТ4.31.012А Количество на модель:

МТ4.31.012А

46

Номер детали на чертеже:

46

Масленка 1.3.Ц6 ГОСТ 19853-74

Заводской номер: Масленка1.3.Ц6 Количество на модель:

Масленка1.3.Ц6
