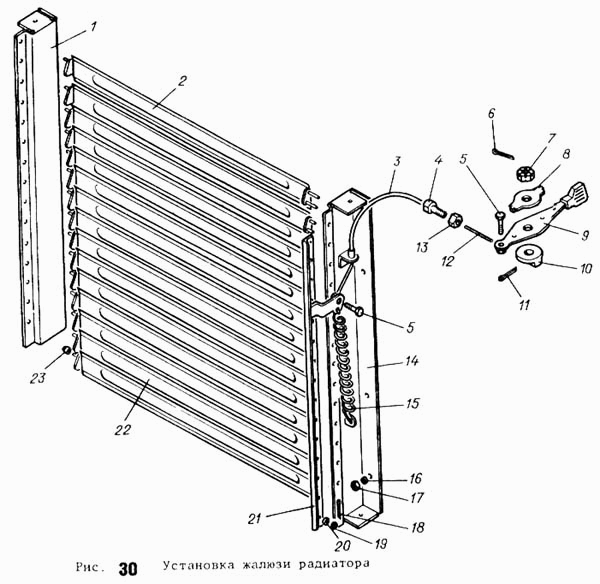

Установка жалюзи радиатора ТТ-4М

Насос водяной, вентилятор, натяжитель ТТ-4М Установка водяного радиатора ТТ-4М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стойка правая

Заводской номер: МТ4.04.107 Количество на модель: 1
МТ4.04.107
1
2

Номер детали на чертеже:

2

Элемент жалюзи

Заводской номер: МТ4.04.006 Количество на модель: 2
МТ4.04.006
2
3

Номер детали на чертеже:

3

Оболочка троса

Заводской номер: МТ4.04.008 Количество на модель: 1
МТ4.04.008
1
4

Номер детали на чертеже:

4

Втулка упорная

Заводской номер: МТ4.04.116 Количество на модель: 1
МТ4.04.116
1
5

Номер детали на чертеже:

5

Болт М6-6gх12.88.016 ГОСТ 7798-70

Заводской номер: Болт М6-6gх12.88.016 ГОСТ 7798-70 Количество на модель: 2
Болт М6-6gх12.88.016 ГОСТ 7798-70
2
6

Номер детали на чертеже:

6

Шплинт 2,5х14.016 ГОСТ 397-79

Заводской номер: Шплинт 2,5х14.016 ГОСТ 397-79 Количество на модель: 1
Шплинт 2,5х14.016 ГОСТ 397-79
1
7

Номер детали на чертеже:

7

Гайка М10-6Н.5.016 ГОСТ 5919-73

Заводской номер: Гайка М10-6Н.5.016 ГОСТ 5919-73 Количество на модель: 1
Гайка М10-6Н.5.016 ГОСТ 5919-73
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: МТ4.04.115 Количество на модель: 1
МТ4.04.115
1
9

Номер детали на чертеже:

9

Рукоятка управления

Заводской номер: МТ4.04.004 Количество на модель: 1
МТ4.04.004
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: МТ4.04.125 Количество на модель: 1
МТ4.04.125
1
11

Номер детали на чертеже:

11

Шплинт 3,2х20.016 ГОСТ 397-79

Заводской номер: Шплинт 3,2х20.016 ГОСТ 397-79 Количество на модель: 1
Шплинт 3,2х20.016 ГОСТ 397-79
1
12

Номер детали на чертеже:

12

Тяга управления

Заводской номер: МТ4.04.111 Количество на модель: 1
МТ4.04.111
1
13

Номер детали на чертеже:

13

Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70

Заводской номер: Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70 Количество на модель: 1
Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70
1
14

Номер детали на чертеже:

14

Стойка левая

Заводской номер: МТ4.04.005 Количество на модель: 1
МТ4.04.005
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: МТ4.04.108 Количество на модель: 1
МТ4.04.108
1
16

Номер детали на чертеже:

16

Шайба 8Т 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба 8Т 65Г 096 ГОСТ 6402-70 Количество на модель: 6
Шайба 8Т 65Г 096 ГОСТ 6402-70
6
17

Номер детали на чертеже:

17

Гайка М8-6Н.016 ГОСТ 5915-70

Заводской номер: Гайка М8-6Н.016 ГОСТ 5915-70 Количество на модель: 6
Гайка М8-6Н.016 ГОСТ 5915-70
6
18

Номер детали на чертеже:

18

Шплинт 2х12.016 ГОСТ 397-79

Заводской номер: Шплинт 2х12.016 ГОСТ 397-79 Количество на модель: 2
Шплинт 2х12.016 ГОСТ 397-79
2
19

Номер детали на чертеже:

19

Шайба 6.01.016 ГОСТ 11371-78

Заводской номер: Шайба 6.01.016 ГОСТ 11371-78 Количество на модель: 2
Шайба 6.01.016 ГОСТ 11371-78
2
20

Номер детали на чертеже:

20

Втулка

Заводской номер: МТ4.04.123 Количество на модель: 2
МТ4.04.123
2
21

Номер детали на чертеже:

21

Рейка

Заводской номер: МТ4.04.015 Количество на модель: 1
МТ4.04.015
1
22

Номер детали на чертеже:

22

Элемент жалюзи

Заводской номер: МТ4.04.007 Количество на модель: 13
МТ4.04.007
13
23

Номер детали на чертеже:

23

Втулка

Заводской номер: МТ4.04.106 Количество на модель: 45
МТ4.04.106
45
