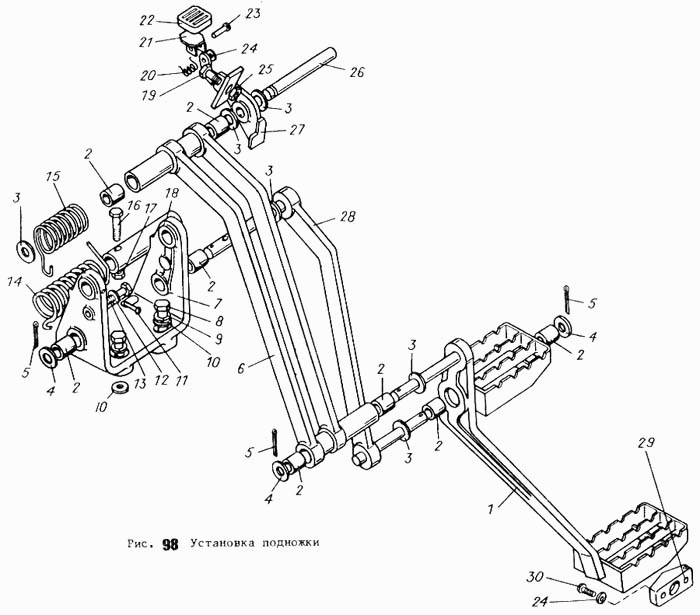

Установка подножки ТТ-4М

Облицовка трактора ТТ-4М Двигатель А-01М (вид справа) ТТ-4М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг подножки с втулками

Заводской номер: МТ4.70.005 Количество на модель: 1
МТ4.70.005
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: Т4.20Д.132 Количество на модель: 8
Т4.20Д.132
8
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: МТ4.70.103 Количество на модель: 6
МТ4.70.103
6
4

Номер детали на чертеже:

4

Шайба 18.01.016 ГОСТ 11371-78

Заводской номер: Шайба 18.01.016 ГОСТ 11371-78 Количество на модель: 3
Шайба 18.01.016 ГОСТ 11371-78
3
5

Номер детали на чертеже:

5

Шплинт 4х25.016 ГОСТ 397-79

Заводской номер: Шплинт 4х25.016 ГОСТ 397-79 Количество на модель: 3
Шплинт 4х25.016 ГОСТ 397-79
3
6

Номер детали на чертеже:

6

Связь верхняя с втулками

Заводской номер: МТ4.70.004 Количество на модель: 1
МТ4.70.004
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: МТ4.70.120 Количество на модель: 1
МТ4.70.120
1
8

Номер детали на чертеже:

8

Болт М14-6gх55.88.016 ГОСТ 7795-70

Заводской номер: Болт М14-6gх55.88.016 ГОСТ 7795-70 Количество на модель: 4
Болт М14-6gх55.88.016 ГОСТ 7795-70
4
9

Номер детали на чертеже:

9

Шайба 14ОТ 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба 14ОТ 65Г 096 ГОСТ 6402-70 Количество на модель: 4
Шайба 14ОТ 65Г 096 ГОСТ 6402-70
4
10

Номер детали на чертеже:

10

Шайба 14.01.016 ГОСТ 11371-78

Заводской номер: Шайба 14.01.016 ГОСТ 11371-78 Количество на модель: 4
Шайба 14.01.016 ГОСТ 11371-78
4
11

Номер детали на чертеже:

11

Винт М6-6gх16.14Н.016 ГОСТ 1478-84

Заводской номер: Винт М6-6gх16.14Н.016 ГОСТ 1478-84 Количество на модель: 1
Винт М6-6gх16.14Н.016 ГОСТ 1478-84
1
12

Номер детали на чертеже:

12

Шайба 8.01.016 ГОСТ 11371-78

Заводской номер: Шайба 8.01.016 ГОСТ 11371-78 Количество на модель: 1
Шайба 8.01.016 ГОСТ 11371-78
1
13

Номер детали на чертеже:

13

Болт М8-6gх20.88.016 ГОСТ 7796-70

Заводской номер: Болт М8-6gх20.88.016 ГОСТ 7796-70 Количество на модель: 1
Болт М8-6gх20.88.016 ГОСТ 7796-70
1
14

Номер детали на чертеже:

14

Пружина

Заводской номер: МТ4.70.106 Количество на модель: 1
МТ4.70.106
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: МТ4.70.104 Количество на модель: 1
МТ4.70.104
1
16

Номер детали на чертеже:

16

Болт М8-6gх55.88.016 ГОСТ 7795-70

Заводской номер: Болт М8-6gх55.88.016 ГОСТ 7795-70 Количество на модель: 1
Болт М8-6gх55.88.016 ГОСТ 7795-70
1
17

Номер детали на чертеже:

17

Гайка М8.6Н.6.016 ГОСТ 5915-70

Заводской номер: Гайка М8.6Н.6.016 ГОСТ 5915-70 Количество на модель: 1
Гайка М8.6Н.6.016 ГОСТ 5915-70
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: МТ4.70.102 Количество на модель: 1
МТ4.70.102
1
19

Номер детали на чертеже:

19

Болт М10-6gх30.88.016 ГОСТ 7796-70

Заводской номер: Болт М10-6gх30.88.016 ГОСТ 7796-70 Количество на модель: 1
Болт М10-6gх30.88.016 ГОСТ 7796-70
1
20

Номер детали на чертеже:

20

Пружина

Заводской номер: МТ4.70.123 Количество на модель: 1
МТ4.70.123
1
21

Номер детали на чертеже:

21

Скоба педали

Заводской номер: МТ4.70.007 Количество на модель: 1
МТ4.70.007
1
22

Номер детали на чертеже:

22

Чехол

Заводской номер: МТ4.70.124 Количество на модель: 1
МТ4.70.124
1
23

Номер детали на чертеже:

23

Палец

Заводской номер: МТ4.70.108 Количество на модель: 1
МТ4.70.108
1
24

Номер детали на чертеже:

24

Шайба 6.01.016 ГОСТ 11371-78

Заводской номер: Шайба 6.01.016 ГОСТ 11371-78 Количество на модель: 3
Шайба 6.01.016 ГОСТ 11371-78
3
25

Номер детали на чертеже:

25

Гайка М10.6Н.6.016 ГОСТ 5915-70

Заводской номер: Гайка М10.6Н.6.016 ГОСТ 5915-70 Количество на модель: 1
Гайка М10.6Н.6.016 ГОСТ 5915-70
1
26

Номер детали на чертеже:

26

Ось верхняя

Заводской номер: МТ4.70.105 Количество на модель: 1
МТ4.70.105
1
27

Номер детали на чертеже:

27

Рычаг педали

Заводской номер: МТ4.70.008 Количество на модель: 1
МТ4.70.008
1
28

Номер детали на чертеже:

28

Рычаг нижний

Заводской номер: МТ4.70.003 Количество на модель: 1
МТ4.70.003
1
29

Номер детали на чертеже:

29

Упор

Заводской номер: МТ4.70.128 Количество на модель: 1
МТ4.70.128
1
30

Номер детали на чертеже:

30

Винт М6-6gх30.58.016 ГОСТ 17473-80

Заводской номер: Винт М6-6gх30.58.016 ГОСТ 17473-80 Количество на модель: 2
Винт М6-6gх30.58.016 ГОСТ 17473-80
2
