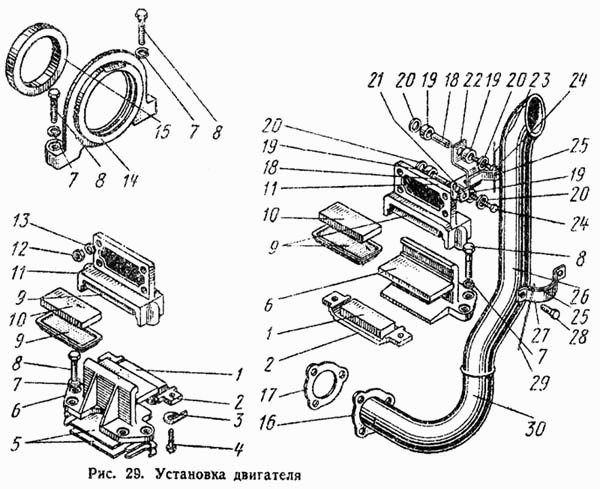

Установка двигателя ТТ-4. Каталог 1972г.

Двигатель А-01МЛ (вид слева) ТТ-4 Блок-картер ТТ-4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Колено в сборе

Заводской номер: Т4.02.018 Количество на модель: 1
Т4.02.018
1

Номер детали на чертеже:

Кронштейн в сборе

Заводской номер: Т4.02.005 Количество на модель: 1
Т4.02.005
1

Номер детали на чертеже:

Лапа крепления двигателя в сборе

Заводской номер: М04.02.004 Количество на модель: 2
М04.02.004
2

Номер детали на чертеже:

Опора двигателя задняя

Заводской номер: Т4.02.013 Количество на модель: 2
Т4.02.013
2

Номер детали на чертеже:

Труба выпускная в сборе

Заводской номер: Т4.02.004 Количество на модель: 1
Т4.02.004
1

Номер детали на чертеже:

Установка двигателя

Заводской номер: Т4.02.001 Количество на модель: 1
Т4.02.001
1

Номер детали на чертеже:

Хомут в сборе

Заводской номер: Т4.02.006 Количество на модель: 1
Т4.02.006
1
1

Номер детали на чертеже:

1

Подушка нижняя

Заводской номер: М04.02.142 Количество на модель: 2
М04.02.142
2
2

Номер детали на чертеже:

2

Крышка

Заводской номер: М04.02.147 Количество на модель: 2
М04.02.147
2
3

Номер детали на чертеже:

3

Шайба замковая

Заводской номер: 04.02.107 Количество на модель: 4
04.02.107
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: БНП-М16Х40 Количество на модель: 4
БНП-М16Х40
4
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: Т4.02.120 Количество на модель:
Т4.02.120
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: Т4.02.128 Количество на модель:
Т4.02.128
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: Т4.02.138 Количество на модель: 2
Т4.02.138
2
7

Номер детали на чертеже:

7

Шайба пружинная

Заводской номер: ШП-20Т Количество на модель: 10
ШП-20Т
10
8

Номер детали на чертеже:

8

Болт

Заводской номер: Т4.02.157 Количество на модель: 10
Т4.02.157
10
9

Номер детали на чертеже:

9

Обойма подушки

Заводской номер: М04.02.139 Количество на модель: 4
М04.02.139
4
10

Номер детали на чертеже:

10

Подушка верхняя

Заводской номер: М04.02.143 Количество на модель: 2
М04.02.143
2
11

Номер детали на чертеже:

11

Лапа крепления двигателя

Заводской номер: М04.02.135-1 Количество на модель: 2
М04.02.135-1
2
12

Номер детали на чертеже:

12

Гайка

Заводской номер: ГШ-М16 Количество на модель: 8
ГШ-М16
8
13

Номер детали на чертеже:

13

Шайба пружинная

Заводской номер: ШП-16Т Количество на модель: 8
ШП-16Т
8
14

Номер детали на чертеже:

14

Опора двигателя передняя

Заводской номер: Т4.02.101 Количество на модель: 1
Т4.02.101
1
15

Номер детали на чертеже:

15

Подушка передней опоры

Заводской номер: 77.29.115 Количество на модель: 1
77.29.115
1
16

Номер детали на чертеже:

16

Фланец выпускной трубы

Заводской номер: 60-01-152 Количество на модель: 1
60-01-152
1
17

Номер детали на чертеже:

17

Прокладка фланца выпускной трубы

Заводской номер: 60-01-153 Количество на модель: 1
60-01-153
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: М04.13.169 Количество на модель: 2
М04.13.169
2
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: Т4.02.133-1 Количество на модель: 4
Т4.02.133-1
4
20

Номер детали на чертеже:

20

Чашка

Заводской номер: Т4.02.153 Количество на модель: 4
Т4.02.153
4
21

Номер детали на чертеже:

21

Гайка

Заводской номер: ГШ-М10 Количество на модель: 2
ГШ-М10
2
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: Т4.02.131-2 Количество на модель: 1
Т4.02.131-2
1
23

Номер детали на чертеже:

23

Проволока контровочная

Заводской номер: ПЖ- диаметром 1,2Х180 Количество на модель: 2
ПЖ- диаметром 1,2Х180
2
24

Номер детали на чертеже:

24

Болт

Заводской номер: БНПС-М12Х50 Количество на модель: 2
БНПС-М12Х50
2
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: Т4.02.129 Количество на модель: 2
Т4.02.129
2
26

Номер детали на чертеже:

26

Труба выпускная

Заводской номер: Т4.02.106 Количество на модель: 1
Т4.02.106
1
27

Номер детали на чертеже:

27

Хомут

Заводской номер: Т4.02.132-2 Количество на модель: 1
Т4.02.132-2
1
28

Номер детали на чертеже:

28

Болт

Заводской номер: БНПС-М10Х30 Количество на модель: 2
БНПС-М10Х30
2
29

Номер детали на чертеже:

29

Проволока контровочная

Заводской номер: ПЖ- диаметром 1,2Х120 Количество на модель: 2
ПЖ- диаметром 1,2Х120
2
30

Номер детали на чертеже:

30

Колено

Заводской номер: Т4.02.105 Количество на модель: 1
Т4.02.105
1
