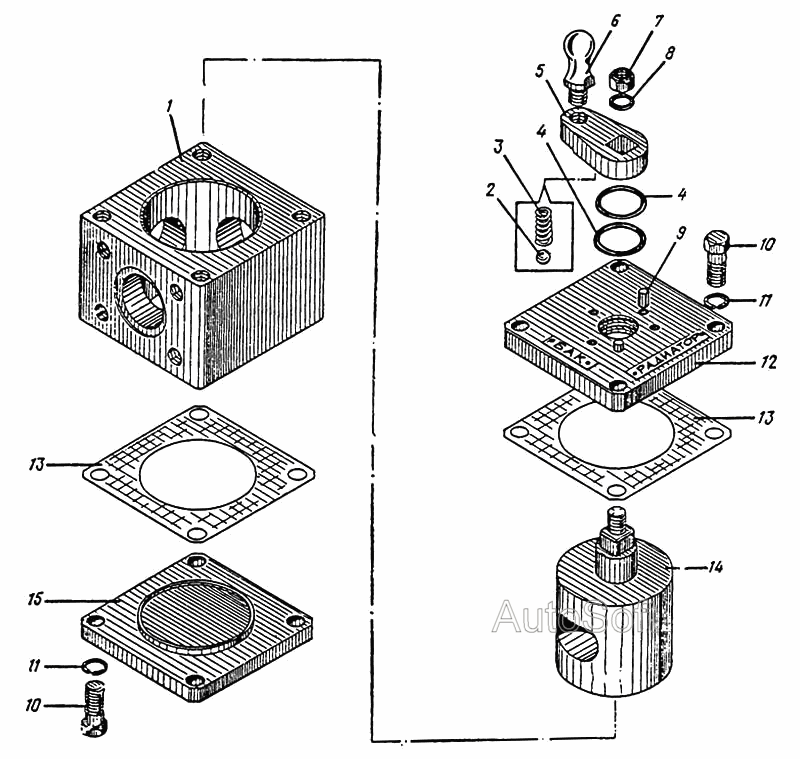

Кран трехходовой 09.2155.000 ЭОВ-4421. Каталог 1983г.

Клапан 09.1500.100 ЭОВ-4421 Фильтр гидравлический 09.3203.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: 09.2155.001 Количество на модель: 1
09.2155.001
1
2

Номер детали на чертеже:

2

Шарик

Заводской номер: 6ммР ГОСТ 3722-81 Количество на модель: 1
6ммР ГОСТ 3722-81
1
3

Номер детали на чертеже:

3

Пружина

Заводской номер: 09.2155.011 Количество на модель: 1
09.2155.011
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 028-034-36-2-2 ГОСТ 9833-73 Количество на модель: 2
028-034-36-2-2 ГОСТ 9833-73
2
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: 09.2155.008 Количество на модель: 1
09.2155.008
1
6

Номер детали на чертеже:

6

Рукоятка

Заводской номер: 09.2155.009 Количество на модель: 1
09.2155.009
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М12.5.20.02 ГОСТ 5915-70 Количество на модель: 1
М12.5.20.02 ГОСТ 5915-70
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 12.01.019 ГОСТ 11371-78 Количество на модель: 1
12.01.019 ГОСТ 11371-78
1
9

Номер детали на чертеже:

9

Штифт цилиндрический

Заводской номер: 6Пр2зах12 ГОСТ 3128-70 Количество на модель: 2
6Пр2зах12 ГОСТ 3128-70
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: М12х30.46.02 ГОСТ 7798-70 Количество на модель: 8
М12х30.46.02 ГОСТ 7798-70
8
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 12.65Г.021 ГОСТ 6402-70 Количество на модель: 8
12.65Г.021 ГОСТ 6402-70
8
12

Номер детали на чертеже:

12

Крышка верхняя

Заводской номер: 09.2155.002 Количество на модель: 1
09.2155.002
1
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 09.2155.005 Количество на модель: 2
09.2155.005
2
14

Номер детали на чертеже:

14

Золотник

Заводской номер: 09.2155.004 Количество на модель: 1
09.2155.004
1
15

Номер детали на чертеже:

15

Крышка нижняя

Заводской номер: 09.2155.003 Количество на модель: 1
09.2155.003
1
