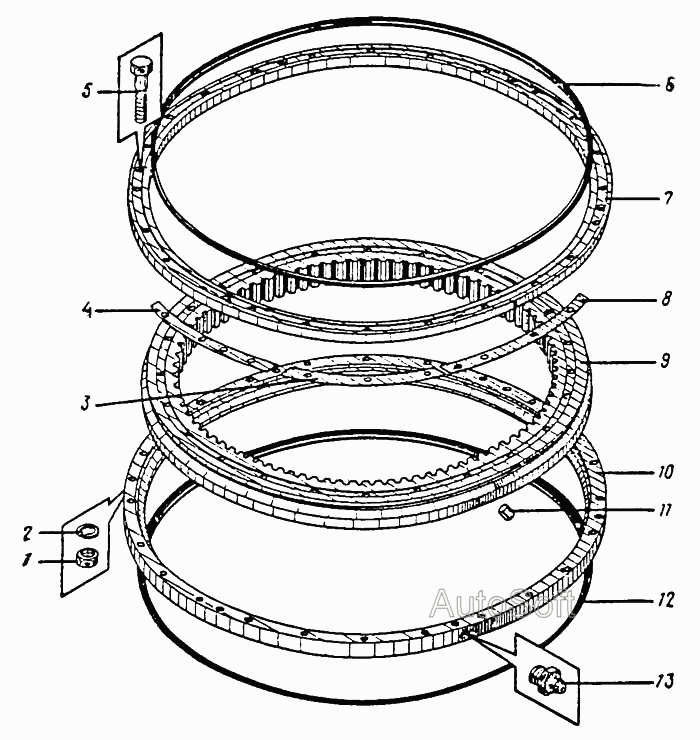

Опора поворотная У1230.04.000-05 ЭОВ-4421. Каталог 1983г.

Установка щитка и подножки 35.1000.000 ЭОВ-4421 Установка двигателя 09.1200.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: М16.4.016 ГОСТ 5915-70 Количество на модель: 6
М16.4.016 ГОСТ 5915-70
6
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 16.65Г.019 ГОСТ 6402-70 Количество на модель: 6
16.65Г.019 ГОСТ 6402-70
6
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: У1230.04.004-05 Количество на модель: 30
У1230.04.004-05
30
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: У1230.04.004-05-01 Количество на модель: 15
У1230.04.004-05-01
15
5

Номер детали на чертеже:

5

Болт

Заводской номер: М16х100.46.019 ГОСТ 7798-70 Количество на модель: 6
М16х100.46.019 ГОСТ 7798-70
6
6

Номер детали на чертеже:

6

Манжета верхняя

Заводской номер: У1230.04.006-05 Количество на модель: 1
У1230.04.006-05
1
7

Номер детали на чертеже:

7

Полуобойма верхняя

Заводской номер: У1230.04.001-05 Количество на модель: 1
У1230.04.001-05
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: У1230.04.004-05-02 Количество на модель: 15
У1230.04.004-05-02
15
9

Номер детали на чертеже:

9

Венец

Заводской номер: У1230.04.003-05 Количество на модель: 1
У1230.04.003-05
1
10

Номер детали на чертеже:

10

Полуобойма нижняя

Заводской номер: У1230.04.002-05 Количество на модель: 1
У1230.04.002-05
1
11

Номер детали на чертеже:

11

Ролик

Заводской номер: ДШ50х49,4 НР ТУ Н-31-58 Количество на модель:
ДШ50х49,4 НР ТУ Н-31-58
12

Номер детали на чертеже:

12

Манжета нижняя

Заводской номер: У1230.04.007-05 Количество на модель: 1
У1230.04.007-05
1
13

Номер детали на чертеже:

13

Масленка

Заводской номер: 1.2.Ц6 ГОСТ 19853-74 Количество на модель: 1
1.2.Ц6 ГОСТ 19853-74
1
